Tiết Kiệm Năng Lượng HVAC Cho Công Trình Hiện Hữu

Tiết kiệm năng lượng HVAC không nên bắt đầu bằng việc thay thiết bị

Khi điện năng của một tòa nhà hoặc nhà máy tăng cao, phản ứng thường gặp là nghĩ ngay tới việc thay Chiller, thay hệ VRV/VRF hoặc đầu tư thiết bị có hiệu suất cao hơn.

Tuy nhiên, với công trình hiện hữu, thiết bị cũ chưa chắc là nguyên nhân chính.

Một hệ thống HVAC vẫn có thể tiêu thụ nhiều điện dù thiết bị còn hoạt động tốt nếu:

• Lịch vận hành không còn phù hợp.
• Setpoint bị đặt quá thấp.
• Chiller chạy sai vùng tải.
• Bơm và quạt luôn chạy 100%.
• AHU hoặc FCU bị bẩn.
• Van và damper hoạt động không đúng.
• Cảm biến bị sai lệch.
• BMS chưa được tối ưu.
• Hệ thống vận hành ngoài giờ cần thiết.
• Tải thực tế đã thay đổi so với thiết kế ban đầu.

Vì vậy, nguyên tắc của HRT là:

Đo đúng → Phân tích đúng → Tối ưu đúng → Đo lại hiệu quả.

5 nhóm nguyên nhân khiến HVAC tiêu thụ điện cao

Thay vì xem HVAC như một thiết bị riêng lẻ, nên chia vấn đề thành năm nhóm.

Thiết bị

Bao gồm:

• Chiller.
• Cooling Tower.
• VRV/VRF.
• AHU.
• FCU.
• Bơm.
• Quạt.
• Máy nén.
• Động cơ.

Thiết bị có thể bị suy giảm hiệu suất do tuổi đời, bám bẩn, mài mòn hoặc không còn phù hợp với tải hiện tại.

Hệ thống phân phối

Hệ thống nước lạnh hoặc đường gió có thể vận hành không đúng thiết kế.

Các vấn đề thường gặp gồm:

• Lưu lượng quá lớn.
• Lưu lượng thiếu.
• Mất cân bằng.
• ΔT thấp.
• Áp suất dư thừa.
• Airflow không đúng.

Điều khiển

Một hệ thống tốt nhưng logic điều khiển không phù hợp vẫn có thể lãng phí năng lượng.

Ví dụ:

• Nhiều Chiller chạy đồng thời ở tải thấp.
• Bơm chạy 50 Hz liên tục.
• AHU không giảm lưu lượng khi tải thấp.
• Setpoint không reset theo tải.
• Thiết bị vẫn hoạt động ngoài giờ.

Vận hành và bảo trì

Filter bẩn, coil bám bụi, cảm biến sai hoặc lịch bảo trì không phù hợp đều có thể làm giảm hiệu suất.

Tải thực tế

Công năng tòa nhà có thể đã thay đổi đáng kể sau nhiều năm.

Một hệ thống được thiết kế cho 100% tải không nên mặc định phải vận hành ở chế độ 100% khi tải thực tế chỉ còn 50–60%.

Muốn tiết kiệm điện phải thiết lập baseline trước

Một trong những bước thường bị bỏ qua là xác định baseline năng lượng.

Baseline là trạng thái tiêu thụ năng lượng tham chiếu trước khi thực hiện tối ưu hoặc Retrofit.

Nếu không có baseline, doanh nghiệp khó trả lời câu hỏi:

Sau cải tạo đã thực sự tiết kiệm bao nhiêu?

Baseline nên bao gồm những dữ liệu nào?

Có thể cần xem xét:

• Tổng điện năng HVAC.
• Điện năng Chiller.
• Điện năng bơm.
• Điện năng quạt.
• Thời gian vận hành.
• Tải lạnh.
• Công năng sử dụng.
• Điều kiện thời tiết.
• Số người sử dụng.
• Những thay đổi lớn trong công trình.

Không nên chỉ so sánh hai hóa đơn điện giữa hai tháng khác nhau nếu điều kiện vận hành không tương đương.

Energy Audit HVAC giúp tìm điện năng đang bị lãng phí ở đâu

Energy Audit không chỉ là kiểm tra hóa đơn điện.

Mục tiêu quan trọng hơn là xác định:

Thiết bị nào – thời điểm nào – chế độ vận hành nào đang gây lãng phí.

Hồ sơ cần thu thập trước khi khảo sát

Các dữ liệu hữu ích gồm:

• Hóa đơn điện.
• Bản vẽ HVAC.
• Catalogue thiết bị.
• Thông số thiết kế.
• Nhật ký vận hành.
• Lịch bảo trì.
• Trend BMS.
• Lịch chạy máy.
• Các lỗi đã từng xảy ra.

Những thông số cần đo tại hiện trường

Tùy hệ thống, HRT có thể xem xét:

• kW điện.
• Dòng điện.
• Nhiệt độ nước.
• ΔT.
• Lưu lượng nước.
• Lưu lượng gió.
• Áp suất.
• Nhiệt độ phòng.
• Độ ẩm.
• Tốc độ bơm.
• Tốc độ quạt.
• Trạng thái van.
• Trạng thái damper.
• Setpoint.

Khi có dữ liệu, việc tối ưu mới chuyển từ cảm tính sang định lượng.

Nên tối ưu vận hành trước khi đầu tư Retrofit lớn

Không phải giải pháp tiết kiệm năng lượng nào cũng cần CAPEX lớn.

HRT thường ưu tiên phân giải pháp thành ba tầng.

Tầng 1 – Không hoặc ít đầu tư

Ưu tiên kiểm tra:

• Schedule.
• Setpoint.
• Sequencing.
• Cảm biến.
• Filter.
• Coil.
• Van.
• Damper.
• Cân bằng nước.
• Cân bằng gió.

Đây là nhóm giải pháp có thể tạo hiệu quả nhanh nếu hệ thống trước đó vận hành chưa tốt.

Tầng 2 – Cải tạo điều khiển và thiết bị phụ trợ

Có thể xem xét:

• VFD.
• BMS.
• Cảm biến.
• Controller.
• Điều khiển theo tải.
• Reset setpoint.
• Demand Control Ventilation.

Tầng 3 – Retrofit thiết bị chính

Khi thiết bị không còn phù hợp có thể đánh giá:

• Thay Chiller.
• Retrofit Chiller.
• Thay VRV/VRF.
• Cải tạo AHU.
• Thay bơm.
• Thay quạt.
• Bổ sung HRV/ERV.
• Nâng cấp hệ thống điều khiển.

Nguyên tắc là:

Không thay nhiều nhất – mà thay đúng nhất.

Tối ưu Chiller phải nhìn toàn bộ hệ thống Chilled Water

Một sai lầm phổ biến là chỉ nhìn COP hoặc kW/RT của Chiller.

Một Chiller hiệu suất cao vẫn có thể nằm trong một hệ thống vận hành kém nếu:

• Bơm tiêu thụ điện lớn.
• Cooling Tower không tối ưu.
• ΔT thấp.
• Chiller chạy sai tải.
• AHU yêu cầu lưu lượng nước quá cao.
• Logic BMS chưa phù hợp.

Do đó cần nhìn toàn bộ:

Chiller → CHWP → CWP → Cooling Tower → AHU/FCU → BMS

Tối ưu số lượng Chiller vận hành

Nếu nhiều Chiller cùng chạy nhưng mỗi máy chỉ mang tải thấp, tổng hiệu suất plant có thể giảm.

Cần đánh giá:

• Lead/Lag.
• Start/Stop.
• Sequencing.
• Load Sharing.

Theo dõi ΔT nước lạnh

ΔT quá thấp có thể làm tăng lưu lượng bơm và giảm khả năng khai thác công suất hệ thống.

Nguyên nhân có thể nằm ở:

• Van.
• Coil.
• Lưu lượng.
• Tải.
• Cân bằng thủy lực.
• Logic điều khiển.

Tối ưu Cooling Tower

Nhiệt độ nước giải nhiệt ảnh hưởng trực tiếp tới điều kiện làm việc của Chiller.

Do đó Chiller và Cooling Tower không nên được tối ưu độc lập.

VFD có thể tiết kiệm điện nhưng không phải cứ lắp là hiệu quả

VFD đặc biệt phù hợp với tải thay đổi.

Ứng dụng phổ biến gồm:

• Bơm nước lạnh.
• Bơm nước giải nhiệt.
• Quạt AHU.
• Cooling Tower Fan.
• Quạt thông gió.

Khi nhu cầu giảm, tốc độ motor có thể giảm theo.

Tuy nhiên, hiệu quả thực tế còn phụ thuộc:

• Profile tải.
• Số giờ vận hành.
• Dải tốc độ.
• Hệ thống thủy lực.
• Hệ thống đường gió.
• Cảm biến.
• Logic điều khiển.

Do đó không nên quảng cáo một tỷ lệ tiết kiệm cố định cho mọi dự án VFD.

AHU và FCU có thể gây lãng phí mà không dễ nhận ra

AHU và FCU thường vận hành nhiều năm nhưng ít được đánh giá lại toàn bộ.

Filter bẩn

Filter tăng trở lực khiến quạt phải làm việc nhiều hơn.

Coil bẩn

Khả năng truyền nhiệt giảm, dẫn tới:

• Van mở lớn hơn.
• Thời gian chạy dài hơn.
• Khả năng xử lý nhiệt giảm.

Lưu lượng gió sai

Một AHU chạy tốt về mặt cơ khí vẫn có thể tiêu thụ điện không hợp lý nếu lưu lượng thực tế vượt xa nhu cầu.

Van điều khiển hoạt động không đúng

Van có thể bị:

• Kẹt.
• Rò.
• Sai tín hiệu.
• Điều khiển không ổn định.

Những lỗi này thường được phát hiện tốt hơn khi kết hợp BMS trend với đo thực tế.

Tiết kiệm năng lượng VRV/VRF nên bắt đầu từ vận hành

Với VRV/VRF, hiệu suất catalogue cao không đảm bảo điện năng thực tế luôn thấp.

Hệ thống cần được kiểm tra theo:

• Lịch hoạt động.
• Setpoint.
• Phân vùng.
• Dàn nóng.
• Dàn lạnh.
• Filter.
• Môi chất lạnh.
• Điều khiển trung tâm.
• Phụ tải sử dụng.

Một khu vực không có người nhưng dàn lạnh vẫn chạy cả ngày là một nguồn lãng phí rất rõ.

BMS là nền tảng của tối ưu năng lượng dài hạn

BMS có giá trị lớn nhất khi hệ thống không chỉ hiển thị trạng thái mà còn lưu và phân tích được dữ liệu.

Các điểm nên theo dõi gồm:

• Nhiệt độ.
• Độ ẩm.
• CO₂.
• Pressure.
• Flow.
• Trạng thái máy.
• Tần số VFD.
• Van.
• Damper.
• Alarm.
• Runtime.
• Setpoint.
• Điện năng.

Từ trend dữ liệu, đội vận hành có thể phát hiện:

• Máy chạy ngoài giờ.
• Setpoint bất thường.
• Sensor drift.
• Thiết bị chạy quá lâu.
• Chiller staging chưa hợp lý.

BMS vì thế là một công cụ quan trọng của HVAC Optimization, nhưng chỉ hiệu quả khi logic điều khiển được thiết kế đúng.

Tiết kiệm năng lượng không được đánh đổi bằng chất lượng không khí

Một cách giảm tải lạnh rất nhanh là giảm lượng gió tươi.

Nhưng đó không phải giải pháp đúng nếu khiến chất lượng không khí trong nhà suy giảm.

Mục tiêu cần là:

Đủ gió tươi – đúng thời điểm – đúng nhu cầu – với năng lượng hợp lý.

Demand Control Ventilation

DCV có thể điều chỉnh lượng gió ngoài trời theo nhu cầu thực tế tại những ứng dụng phù hợp.

HRV và ERV

HRV/ERV có thể thu hồi một phần năng lượng từ dòng khí thải để hỗ trợ xử lý gió tươi.

Đây là giải pháp đáng xem xét đối với:

• Khách sạn.
• Văn phòng.
• Nhà máy.
• Bệnh viện.
• Công trình có yêu cầu gió tươi lớn.

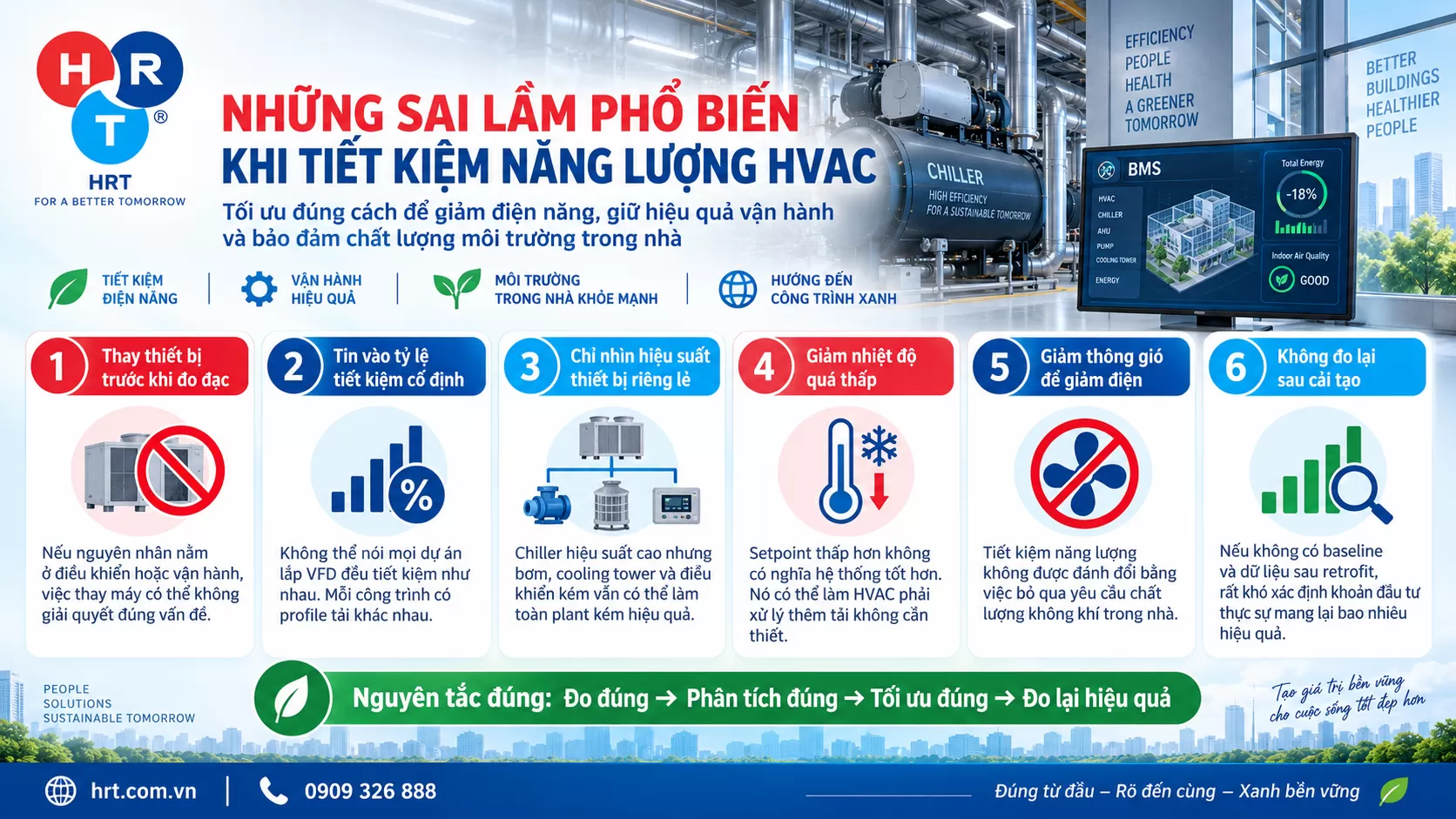

Những sai lầm khi thực hiện dự án tiết kiệm năng lượng HVAC



Thay thiết bị trước khi đo

Nếu vấn đề thực tế nằm ở điều khiển, việc thay Chiller mới chưa chắc giải quyết được gốc vấn đề.

Tin vào tỷ lệ tiết kiệm cố định

Không nên khẳng định:

“Lắp VFD sẽ tiết kiệm 30%.”

Kết quả phải dựa trên profile tải thực tế.

Chỉ nhìn hiệu suất từng thiết bị

Hệ thống HVAC là một chuỗi liên kết.

Tối ưu một Chiller nhưng để bơm hoặc Cooling Tower hoạt động kém vẫn có thể làm tổng hiệu suất plant thấp.

Đặt setpoint quá thấp

Nhiệt độ thấp hơn không đồng nghĩa hệ thống tốt hơn.

Nó có thể làm Chiller, VRV hoặc AHU xử lý thêm tải không cần thiết.

Giảm thông gió để giảm điện

Không nên tiết kiệm điện bằng cách hy sinh chất lượng môi trường trong nhà.

Không đo lại sau cải tạo

Không có baseline và Measurement & Verification thì khó chứng minh hiệu quả đầu tư.

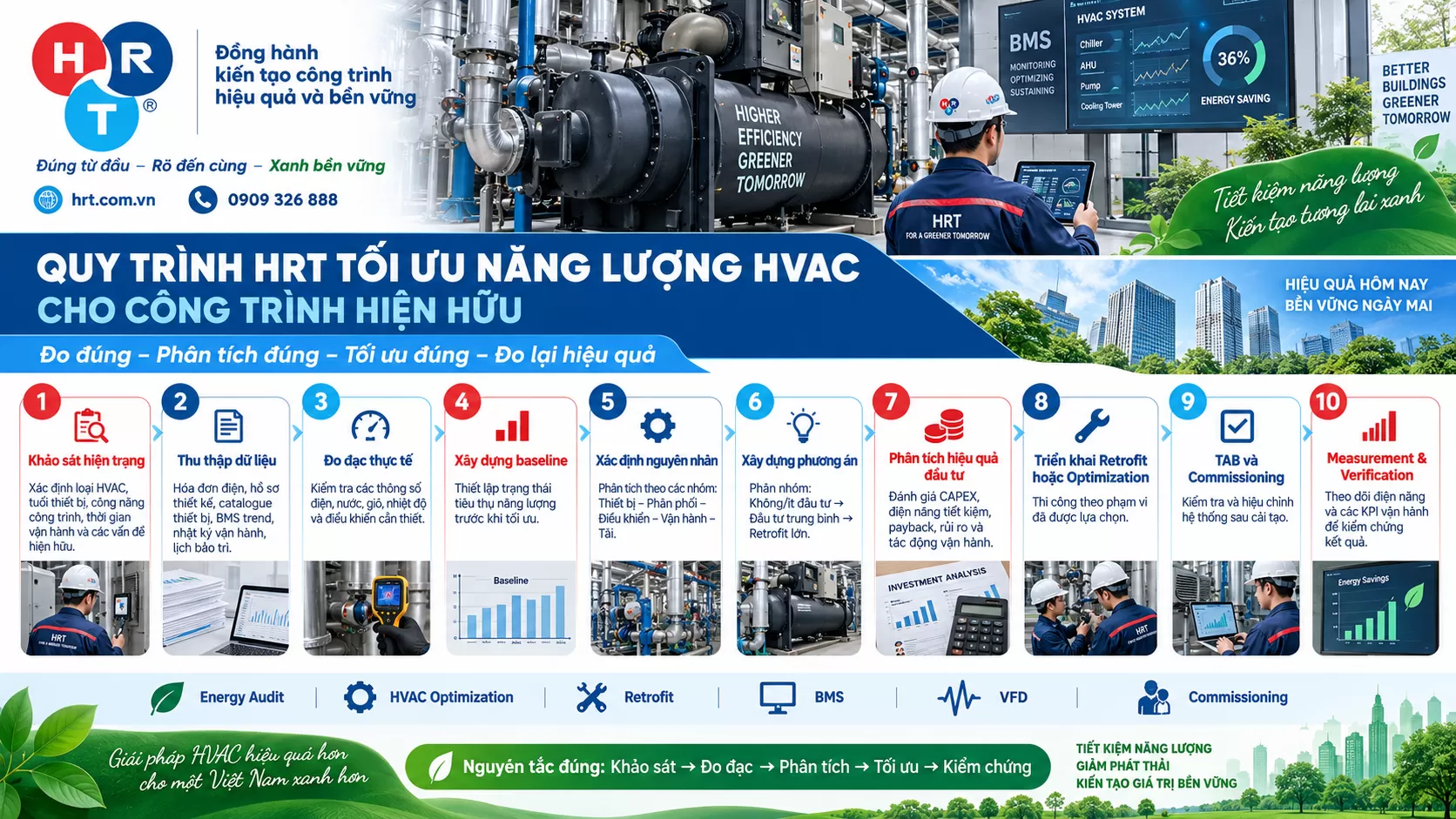

Quy trình HRT tối ưu năng lượng HVAC cho công trình hiện hữu



Bước 1: Khảo sát hiện trạng

Xác định:

• Kiến trúc hệ HVAC.
• Tuổi thiết bị.
• Công năng công trình.
• Thời gian vận hành.
• Các vấn đề hiện hữu.

Bước 2: Thu thập dữ liệu

Tập hợp hóa đơn điện, bản vẽ, catalogue, BMS trend và nhật ký vận hành.

Bước 3: Đo đạc thực tế

Đo thông số điện, nước, gió, nhiệt độ và điều khiển.

Bước 4: Xây dựng baseline

Thiết lập trạng thái tiêu thụ năng lượng trước khi tối ưu.

Bước 5: Xác định nguyên nhân

Phân tích theo năm nhóm:

Thiết bị – Phân phối – Điều khiển – Vận hành – Tải.

Bước 6: Xây dựng phương án

Chia thành:

Ít đầu tư → Đầu tư trung bình → Retrofit lớn.

Bước 7: Phân tích hiệu quả đầu tư

Đánh giá:

• CAPEX.
• Điện năng tiết kiệm.
• Payback.
• Rủi ro.
• Tác động tới vận hành.

Bước 8: Triển khai Optimization hoặc Retrofit

Thi công theo giải pháp đã được lựa chọn.

Bước 9: TAB và Commissioning

Kiểm tra, cân bằng và hiệu chỉnh hệ thống sau cải tạo.

Bước 10: Measurement & Verification

Theo dõi dữ liệu để xác minh kết quả tiết kiệm thực tế.

CAPEX thấp chưa chắc là giải pháp tốt nhất

Khi đánh giá dự án Retrofit cần nhìn cả vòng đời thay vì chỉ so giá ban đầu.

Một giải pháp nên được đánh giá theo:

CAPEX + OPEX + Energy Saving + Reliability + Maintenance + Lifetime

Simple Payback

Có thể sử dụng:

Thời gian hoàn vốn = Chi phí đầu tư / Giá trị tiết kiệm hàng năm

Ví dụ:

Chi phí Retrofit: 500 triệu đồng.

Giá trị điện năng giảm dự kiến: 200 triệu đồng/năm.

Thời gian hoàn vốn đơn giản:

500 / 200 = 2,5 năm

Tuy nhiên, đây chỉ là một trong các tiêu chí.

Những lợi ích ngoài tiết kiệm điện

Một dự án HVAC Optimization tốt còn có thể mang lại:

• Giảm sự cố.
• Tăng độ tin cậy.
• Tăng tuổi thọ thiết bị.
• Cải thiện tiện nghi.
• Giảm khiếu nại nóng lạnh.
• Giảm chi phí bảo trì.
• Cải thiện khả năng quản lý.
• Hỗ trợ mục tiêu ESG.
• Giảm phát thải gián tiếp từ điện năng.

Do đó, chỉ nhìn số kWh chưa phản ánh toàn bộ giá trị của dự án.

KPI nên theo dõi sau khi tối ưu

Sau Retrofit, HRT khuyến nghị theo dõi KPI thay vì chỉ nhìn hóa đơn tổng.

Chiller Plant

Có thể theo dõi:

• kW.
• RT.
• kW/RT.
• COP.
• Load %.

Chilled Water

Theo dõi:

• Supply Temperature.
• Return Temperature.
• ΔT.
• Flow.

Bơm

Theo dõi:

• kW.
• Hz.
• Pressure.
• Flow.

AHU

Theo dõi:

• Airflow.
• Static Pressure.
• Supply Air Temperature.
• Return Air Temperature.

BMS

Theo dõi:

• Runtime.
• Schedule.
• Setpoint.
• Alarm.
• Trend.

Dữ liệu giúp đánh giá hệ thống có duy trì hiệu quả sau nhiều tháng hay không.

Khi nào nên Retrofit thay vì tiếp tục sửa chữa?

Retrofit nên được đánh giá nghiêm túc khi:

• Thiết bị quá cũ.
• Hiệu suất thấp.
• Chi phí sửa chữa tăng.
• Linh kiện khó tìm.
• Không đáp ứng tải.
• Không tương thích BMS.
• Không còn khả năng mở rộng.
• Nguy cơ dừng hệ thống cao.
• Thiết bị sử dụng công nghệ cũ.

Trong trường hợp này, tiếp tục sửa chữa có thể rẻ trước mắt nhưng đắt hơn trong vòng đời.

HRT cung cấp giải pháp tối ưu HVAC nào?

HRT tư vấn và triển khai giải pháp cho hệ thống HVAC thương mại và công nghiệp hiện hữu, bao gồm:

• Energy Audit.
• HVAC Optimization.
• Retrofit HVAC.
• Chiller.
• Chilled Water.
• VRV/VRF.
• AHU.
• FCU.
• Cooling Tower.
• Pump.
• Ventilation.
• VFD.
• BMS.
• HRV/ERV.
• TAB.
• Commissioning.
• Measurement & Verification.

Nguyên tắc xuyên suốt là:

Đo đúng → Phân tích đúng → Tối ưu đúng → Đo lại hiệu quả.

Câu hỏi thường gặp về tiết kiệm năng lượng HVAC

Có nhất thiết phải thay Chiller cũ mới giảm được điện không?

Không.

Trước tiên cần xác định hệ thống đang tiêu thụ điện cao do Chiller hay do bơm, Cooling Tower, tải, điều khiển hoặc chiến lược vận hành.

Lắp VFD có chắc chắn tiết kiệm điện?

Không có một tỷ lệ cố định cho mọi công trình.

Hiệu quả phụ thuộc vào tải thực tế và cách điều khiển.

BMS có làm giảm điện ngay không?

BMS là công cụ giám sát và điều khiển.

Hiệu quả tiết kiệm phụ thuộc vào logic, cảm biến và chiến lược vận hành được xây dựng trên BMS.

Bao lâu thì dự án Retrofit hoàn vốn?

Không có con số chung.

Cần tính theo CAPEX, điện năng tiết kiệm, giá điện, giờ vận hành và các lợi ích liên quan.

Công trình nào nên thực hiện Energy Audit HVAC?

Đặc biệt phù hợp với:

• Nhà máy.
• Văn phòng.
• Trung tâm thương mại.
• Khách sạn.
• Bệnh viện.
• Data Center.
• Trường học.
• Công trình có Chiller lớn.
• Công trình VRV/VRF vận hành nhiều năm.

Sau Retrofit có cần đo lại không?

Có.

Measurement & Verification là bước quan trọng để xác nhận kết quả thực tế và phát hiện hệ thống có bị trôi khỏi trạng thái tối ưu theo thời gian hay không.

Kết luận

Tiết kiệm năng lượng HVAC cho công trình hiện hữu không đơn thuần là mua thiết bị mới có hiệu suất cao hơn.

Một dự án hiệu quả cần trả lời được bốn câu hỏi:

Hệ thống đang tiêu thụ bao nhiêu?
Điện năng đang bị lãng phí ở đâu?
Giải pháp nào mang lại hiệu quả tốt nhất?
Sau cải tạo đã tiết kiệm thực tế bao nhiêu?

Do đó, trình tự phù hợp nên là:

Energy Audit → Baseline → Optimization → Retrofit → Commissioning → Measurement & Verification.

Với hệ thống Chiller, VRV/VRF, AHU/FCU, bơm, quạt, thông gió và BMS đã vận hành nhiều năm, việc tối ưu đồng bộ thường mang lại giá trị tốt hơn so với chỉ thay từng thiết bị riêng lẻ.

HRT – Công Ty TNHH Điều Hòa Thông Gió HRT
Website: hrt.com.vn
Hotline: 0909 326 888

Đúng Từ Đầu – Rõ Đến Cùng – Xanh Bền Vững.
