Rò Rỉ Ống Gió HVAC: Nguyên Nhân, Dấu Hiệu Nhận Biết Và Giải Pháp Khắc Phục Hiệu Quả
1. Tổng quan về hiện tượng rò rỉ ống gió HVAC
Trong hệ thống HVAC, đường ống gió đóng vai trò vận chuyển và phân phối không khí đến từng khu vực sử dụng. Tuy nhiên, trong quá trình thi công hoặc vận hành, hiện tượng rò rỉ ống gió HVAC có thể xảy ra tại các vị trí như mối nối, mặt bích, cửa thăm, đoạn nối mềm hoặc thân ống.
Rò rỉ không chỉ làm giảm hiệu quả cấp gió mà còn ảnh hưởng trực tiếp đến khả năng kiểm soát nhiệt độ, độ ẩm, chất lượng không khí và mức tiêu thụ năng lượng của toàn hệ thống.
Đây là một trong những vấn đề cần được kiểm tra trong quá trình nghiệm thu, TAB HVAC và bảo trì hệ thống thông gió điều hòa không khí.
2. Những dấu hiệu cảnh báo hệ thống ống gió đang bị rò rỉ
Không phải lúc nào vị trí rò rỉ cũng dễ dàng quan sát bằng mắt thường. Một số dấu hiệu thường gặp gồm:
Lưu lượng gió thực tế thấp hơn thiết kế
Khi đường ống bị thất thoát khí, lượng gió đến các khu vực cuối tuyến có thể không đạt yêu cầu.
Biểu hiện thường thấy:
- Phòng không đủ lạnh dù điều hòa hoạt động liên tục.
- Miệng cấp gió yếu.
- Khu vực gần AHU quá lạnh nhưng khu vực xa lại thiếu gió.
Khó khăn trong quá trình cân bằng gió TAB
Trong quá trình TAB HVAC, kỹ thuật viên cần điều chỉnh damper để phân phối lưu lượng theo thiết kế.
Tuy nhiên, nếu hệ thống có điểm rò rỉ:
- Van gió mở lớn nhưng lưu lượng vẫn thiếu.
- Kết quả đo không ổn định.
- Việc cân chỉnh mất nhiều thời gian hơn.
Áp suất tĩnh thay đổi bất thường
Rò rỉ làm thay đổi đặc tính vận hành của hệ thống.
Nếu chỉ kiểm tra áp suất mà không đánh giá độ kín đường ống, có thể dẫn đến nhận định sai như:
- Quạt không đủ công suất.
- AHU hoạt động yếu.
- Bộ lọc hoặc coil bị tắc.
Xuất hiện đọng sương khu vực trần kỹ thuật
Khi khí lạnh thoát ra ngoài tại vị trí rò rỉ, kết hợp với môi trường có độ ẩm cao có thể gây:
- Đọng nước trên bề mặt ống.
- Hỏng lớp bảo ôn.
- Xuất hiện vết ố trên trần.
- Ảnh hưởng thiết bị xung quanh.
3. Rò rỉ ống gió HVAC gây ảnh hưởng gì?
Giảm hiệu suất phân phối không khí
Không khí bị thất thoát trước khi đến khu vực sử dụng khiến hệ thống không đạt đúng lưu lượng thiết kế.
Điều này làm giảm hiệu quả làm lạnh, thông gió và kiểm soát môi trường trong phòng.
Gia tăng chi phí vận hành
Khi thiếu lưu lượng gió, hệ thống thường phải:
- Tăng tốc độ quạt.
- Tăng thời gian vận hành.
- Điều chỉnh nhiệt độ thấp hơn.
Điều này khiến mức tiêu thụ năng lượng tăng lên nhưng hiệu quả cải thiện không tương xứng.
Ảnh hưởng chất lượng không khí trong nhà
Đối với đường gió tươi, rò rỉ làm giảm lượng không khí sạch đưa vào phòng.
Đối với đường gió hồi hoặc gió thải, rò rỉ có thể gây:
- Hút phải bụi bẩn.
- Phát tán mùi.
- Giảm khả năng kiểm soát khu vực ô nhiễm.
4. Các nguyên nhân phổ biến gây rò rỉ ống gió HVAC
4.1 Mối nối và mặt bích không kín
Đây là nguyên nhân thường gặp nhất.
Các lỗi có thể bao gồm:
- Gioăng lắp sai vị trí.
- Keo kín khí không đảm bảo.
- Bulông siết không đều.
- Góc ghép bị hở.
4.2 Thân ống bị hư hỏng
Trong quá trình vận chuyển, lắp đặt hoặc phối hợp với các hệ thống MEP khác, đường ống có thể:
- Bị móp.
- Bị thủng.
- Biến dạng tiết diện.
Với hệ thống lâu năm, rung động và môi trường ẩm cũng làm vật liệu xuống cấp.
4.3 Đoạn nối mềm bị lỗi
Nối mềm tại AHU, quạt hoặc thiết bị xử lý khí có nhiệm vụ giảm rung.
Tuy nhiên, nếu:
- Bị rách.
- Kẹp không chặt.
- Lắp lệch.
- Lão hóa vật liệu.
Đây có thể trở thành điểm thất thoát khí lớn.
4.4 Phụ kiện trên tuyến không kín
Các vị trí cần kiểm tra gồm:
- Cửa thăm.
- Damper.
- VAV Box.
- Hộp gió.
- Terminal Box.
- Miệng gió.
4.5 Thi công cải tạo không đúng kỹ thuật
Khi thay đổi tuyến ống để tránh hệ điện, nước, PCCC hoặc kết cấu, các điểm nối mới nếu không xử lý kín sẽ làm tăng nguy cơ rò rỉ.

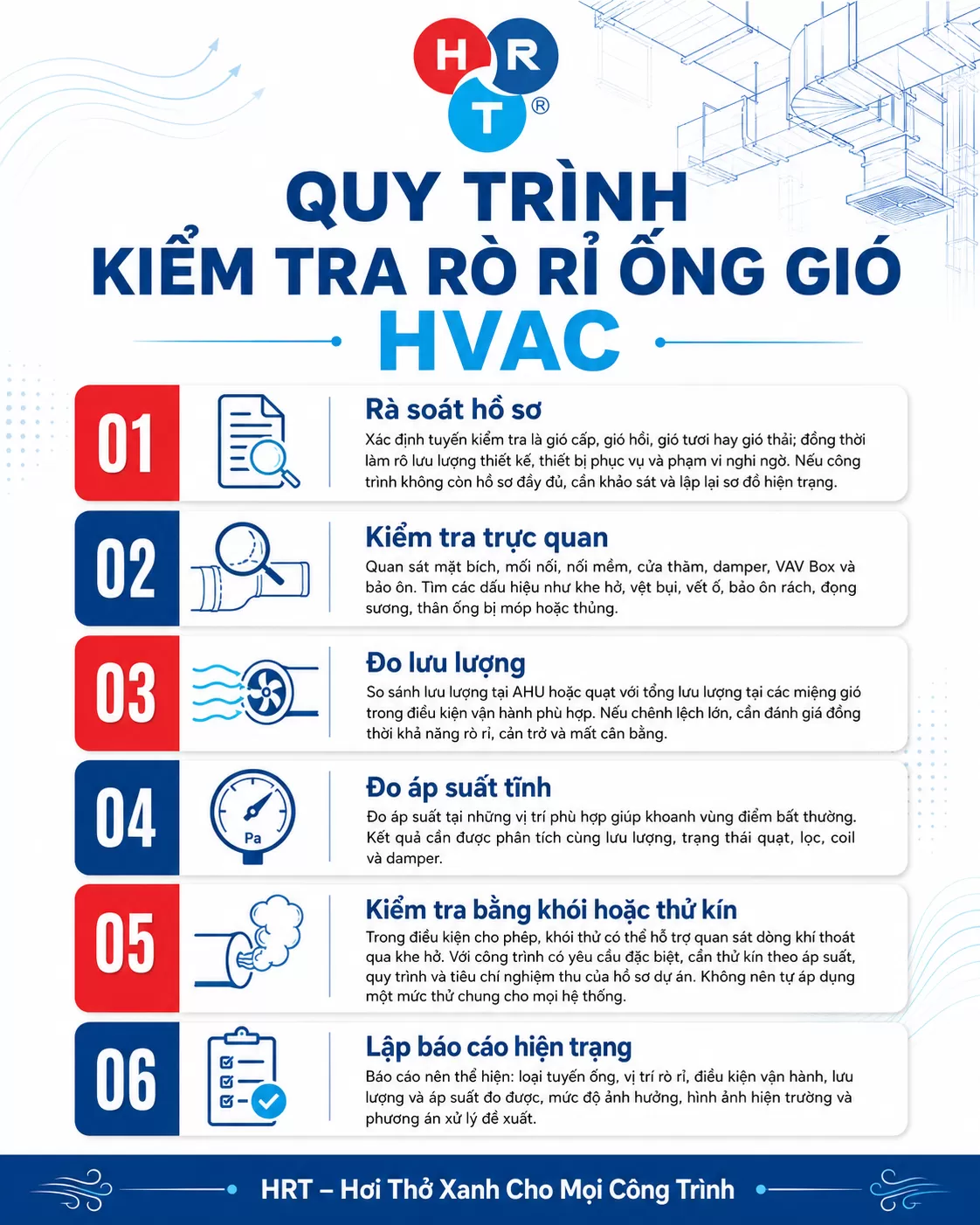

5. Quy trình kiểm tra rò rỉ ống gió HVAC
Bước 1: Kiểm tra hồ sơ thiết kế
Xác định:
- Loại tuyến gió.
- Lưu lượng thiết kế.
- Phạm vi cần kiểm tra.
- Điều kiện vận hành.
Bước 2: Khảo sát hiện trạng
Kiểm tra trực tiếp:
- Mặt bích.
- Mối nối.
- Nối mềm.
- Cửa thăm.
- Bảo ôn.
- Thân ống.
Các dấu hiệu cần chú ý:
- Khe hở.
- Vệt bụi.
- Đọng sương.
- Vật liệu rách.
Bước 3: Đo lưu lượng và áp suất
So sánh:
- Lưu lượng tại AHU/quạt.
- Tổng lưu lượng tại các miệng gió.
- Áp suất trên tuyến.
Kết quả cần được đánh giá cùng trạng thái quạt, lọc, coil và damper.
Bước 4: Kiểm tra bằng phương pháp thử kín
Tùy yêu cầu dự án có thể áp dụng:
- Kiểm tra bằng khói.
- Đo rò rỉ theo áp suất.
- Thử kín theo tiêu chuẩn nghiệm thu.
Bước 5: Lập báo cáo và đề xuất xử lý
Báo cáo cần thể hiện:
- Vị trí rò rỉ.
- Mức độ ảnh hưởng.
- Hình ảnh hiện trường.
- Điều kiện vận hành.
- Giải pháp khắc phục.
6. Giải pháp hạn chế rò rỉ ống gió HVAC
Để hệ thống vận hành ổn định, cần chú trọng ngay từ giai đoạn thiết kế và thi công:
- Thi công đúng bản vẽ được phê duyệt.
- Sử dụng vật liệu và phụ kiện phù hợp.
- Kiểm soát chất lượng mối nối.
- Thi công bảo ôn kín liên tục.
- Kiểm tra độ kín trước nghiệm thu.
- Thực hiện TAB sau khi hoàn thiện.
Xem thêm :
Kết luận
Rò rỉ ống gió HVAC là lỗi kỹ thuật có thể làm giảm hiệu quả vận hành, tăng chi phí năng lượng và ảnh hưởng chất lượng môi trường trong công trình.
Việc kiểm tra độ kín đường ống, đánh giá đúng nguyên nhân và xử lý ngay từ đầu giúp hệ thống HVAC đạt đúng công suất thiết kế, vận hành ổn định và tiết kiệm năng lượng lâu dài.
