1. PAU là gì?

PAU là thiết bị xử lý không khí, thường được sử dụng để tiếp nhận và xử lý gió ngoài trời trước khi đưa vào không gian điều hòa hoặc các thiết bị HVAC phía sau.

Tùy tài liệu kỹ thuật và cách đặt tên của từng dự án, PAU có thể được gọi là:

Primary Air Unit
Pre-Cooling Air Handling Unit

Do đó, khi đọc bản vẽ hoặc hồ sơ thiết kế HVAC, cần xem chức năng thực tế của thiết bị thay vì chỉ dựa vào tên viết tắt.

Một PAU điển hình có thể thực hiện các nhiệm vụ:

Lấy gió tươi từ bên ngoài.
Lọc bụi và tạp chất.
Giảm nhiệt độ không khí.
Tách bớt hơi ẩm.
Tạo áp suất cấp gió.
Phân phối gió vào hệ thống.
Kết nối với hệ thống điều khiển hoặc BMS.

Nói ngắn gọn:

PAU là thiết bị giúp biến gió nóng ẩm, nhiều bụi từ ngoài trời thành luồng không khí phù hợp hơn trước khi đưa vào công trình.

2. Vì sao không nên cấp trực tiếp gió ngoài trời vào phòng?

Gió tươi rất cần thiết cho công trình, đặc biệt ở những khu vực có mật độ người cao.

Tuy nhiên, gió ngoài trời tại Việt Nam thường có:

Nhiệt độ cao.
Độ ẩm lớn.
Bụi.
Khí thải giao thông.
Phấn hoa.
Các chất ô nhiễm khác.

Nếu đưa trực tiếp lượng lớn không khí ngoài trời vào phòng, hệ thống điều hòa sẽ phải xử lý thêm cả:

Tải nhiệt hiện + tải ẩn do hơi ẩm.

Điều này có thể dẫn tới:

Tăng công suất lạnh.
Độ ẩm trong phòng cao.
Nguy cơ đọng sương.
Tăng điện năng tiêu thụ.
FCU hoặc AHU hoạt động quá tải.

PAU giúp xử lý trước lượng không khí này.

3. Luồng không khí đi qua PAU như thế nào?

Một chu trình PAU cơ bản có thể hiểu như sau:

Gió ngoài trời → Damper → Filter → Coil lạnh → Quạt → Ống gió → Không gian sử dụng

Trong quá trình đó, không khí được xử lý từng bước.

Bước 1: Tiếp nhận gió ngoài trời

Không khí được đưa vào PAU thông qua cửa lấy gió.

Bước 2: Điều chỉnh lưu lượng

Damper điều chỉnh lượng không khí đi vào hệ thống.

Bước 3: Lọc bụi

Filter loại bỏ một phần bụi và các hạt có trong không khí.

Bước 4: Xử lý nhiệt và ẩm

Không khí đi qua coil lạnh để giảm nhiệt độ.

Nếu nhiệt độ bề mặt coil thấp hơn điểm sương của không khí, hơi nước sẽ ngưng tụ và được tách ra.

Bước 5: Cấp gió

Quạt tạo áp suất đưa không khí đã xử lý vào mạng ống gió.

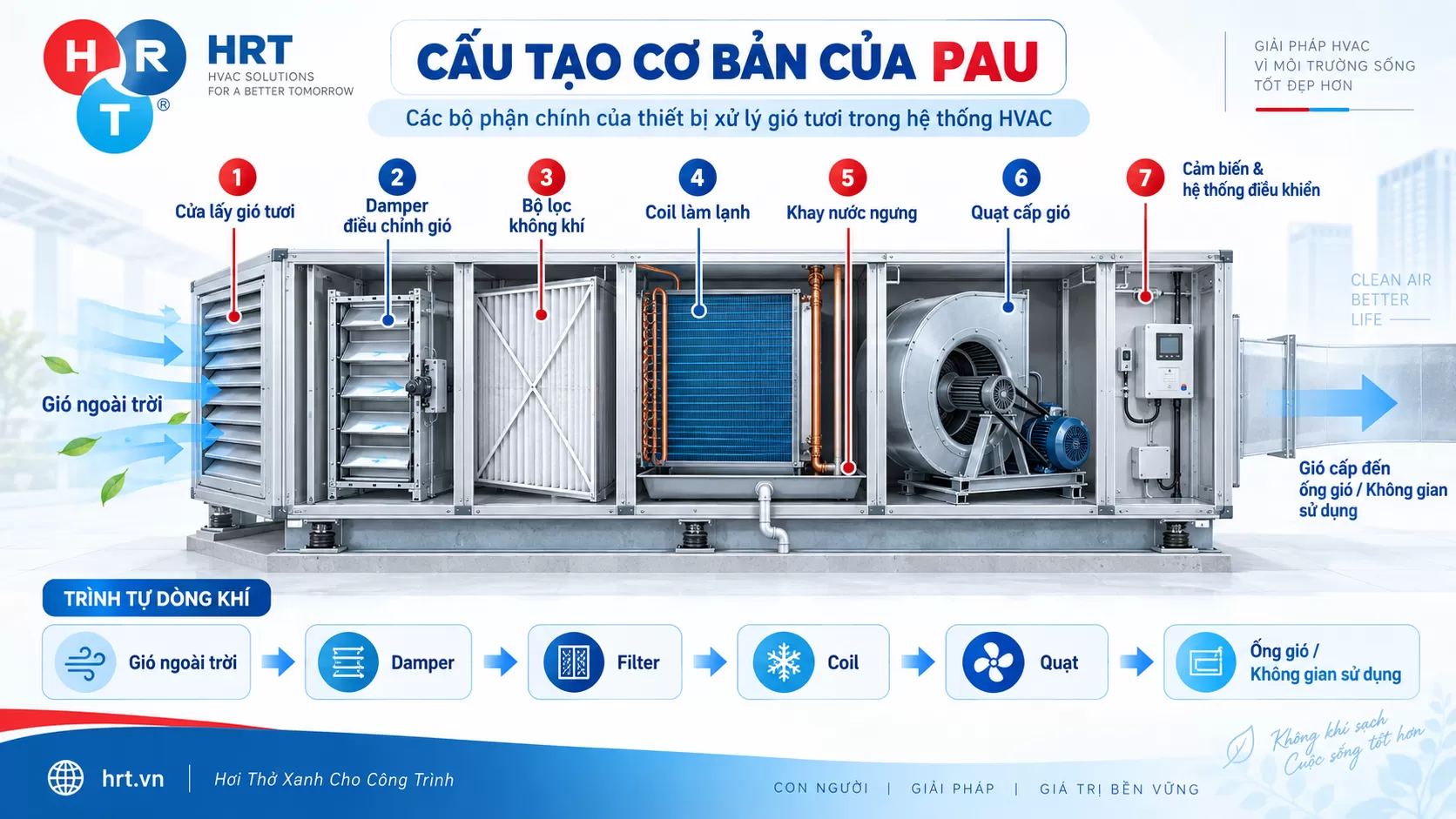

4. PAU gồm những bộ phận nào?

Một PAU có thể có nhiều cấu hình khác nhau tùy dự án. Tuy nhiên, các thành phần phổ biến gồm:

Cửa lấy gió tươi

Tiếp nhận không khí từ bên ngoài.

Vị trí lấy gió cần tránh:

Miệng xả khí.
Bãi xe.
Khu vực máy phát điện.
Khu vực nhiều bụi.
Nguồn khí thải.

Damper

Điều chỉnh hoặc đóng mở lưu lượng gió.

Damper có thể được điều khiển bằng motor và tích hợp với hệ thống BMS.

Bộ lọc Filter

Giữ lại bụi và các hạt trong không khí.

Có thể sử dụng:

Lọc thô.
Lọc trung gian.
Lọc hiệu suất cao.
Nhiều cấp lọc liên tiếp.

Coil lạnh

Coil có nhiệm vụ trao đổi nhiệt giữa không khí và môi chất lạnh hoặc nước lạnh.

Trong hệ thống Water Chiller:

Nước lạnh → Coil PAU → Trao đổi nhiệt → Nước hồi

Khay nước ngưng

Thu lượng nước sinh ra khi hơi ẩm trong không khí ngưng tụ trên coil.

Quạt cấp

Tạo áp suất để đưa không khí qua thiết bị và hệ thống ống gió.

Cảm biến và bộ điều khiển

Có thể bao gồm:

Nhiệt độ.
Độ ẩm.
Áp suất.
Chênh áp filter.
Trạng thái quạt.
Lưu lượng.
CO₂ tùy chiến lược vận hành.

5. PAU khác AHU và FCU ở điểm nào?

Đây là một trong những câu hỏi thường gặp nhất khi tìm hiểu hệ thống HVAC.

PAU và AHU

PAU thường tập trung vào xử lý gió ngoài trời.

AHU thường xử lý:

Gió hồi.
Gió tươi.
Hoặc hỗn hợp gió hồi và gió ngoài trời.

Tiêu chí	PAU	AHU
Gió xử lý	Chủ yếu gió ngoài trời	Gió hồi, gió tươi hoặc hỗn hợp
Lọc khí	Có	Có
Coil lạnh	Có thể có	Thường có
Tách ẩm	Có	Có
Chức năng chính	Xử lý gió tươi	Điều hòa và phân phối không khí

PAU và FCU

FCU thường xử lý tải lạnh trong từng khu vực hoặc từng phòng.

PAU lại có thể đảm nhiệm việc cung cấp gió tươi.

Một cấu hình phổ biến:

PAU → Gió tươi → Phòng

đồng thời:

FCU → Tuần hoàn không khí trong phòng → Xử lý tải nhiệt

Như vậy PAU và FCU không nhất thiết thay thế nhau mà thường bổ trợ nhau.

6. PAU hoạt động như thế nào trong hệ thống Chiller?

Trong các dự án Water Chiller, PAU thường được cấp nước lạnh từ hệ thống trung tâm.

Chu trình có thể mô tả:

Chiller → Bơm nước lạnh → Coil PAU → Nước hồi → Chiller

Khi gió ngoài trời đi qua coil:

Nhiệt độ giảm.
Hơi ẩm có thể ngưng tụ.
Không khí sau xử lý được cấp vào hệ thống.

Đây là lý do khi tính PAU không thể chỉ xem lưu lượng gió m³/h.

Cần đồng thời xét:

Nhiệt độ gió ngoài trời.
Độ ẩm ngoài trời.
Nhiệt độ gió yêu cầu sau coil.
Điểm sương.
Tải hiện.
Tải ẩn.
Công suất coil.

7. Khi nào công trình nên sử dụng PAU?

PAU đặc biệt hữu ích trong các công trình cần lượng gió ngoài trời đáng kể.

Văn phòng

Giúp bổ sung không khí cho:

Khu làm việc.
Phòng họp.
Không gian đông người.

Khách sạn

Có thể cấp gió cho:

Phòng nghỉ.
Hành lang.
Sảnh.
Nhà hàng.
Phòng hội nghị.

Trung tâm thương mại

Giúp phối hợp giữa:

Gió tươi.
Hút thải.
Điều hòa.
Kiểm soát mật độ người.

Nhà máy

Ứng dụng tại:

Khu sản xuất.
Phòng điều khiển.
Văn phòng.
Khu công nghệ.

Bệnh viện và phòng sạch

PAU có thể là một thành phần trong hệ thống xử lý không khí tổng thể.

Tuy nhiên, các công trình đặc thù cần tuân thủ các yêu cầu riêng về:

Cấp lọc.
Chênh áp.
Độ ẩm.
Nhiệt độ.
Số lần trao đổi không khí.

8. Cách lựa chọn PAU đúng cho công trình

Lựa chọn PAU không nên bắt đầu bằng câu hỏi:

“Cần PAU bao nhiêu m³/h?”

mà phải bắt đầu từ điều kiện thiết kế.

1. Xác định lượng gió tươi

Lưu lượng phải được xác định theo:

Công năng.
Mật độ người.
Diện tích.
Tiêu chuẩn thiết kế áp dụng.

2. Xác định điều kiện gió ngoài trời

Bao gồm:

Nhiệt độ khô.
Độ ẩm.
Enthalpy.
Điều kiện thiết kế mùa.

3. Xác định trạng thái gió sau PAU

Cần biết rõ:

Nhiệt độ yêu cầu.
Độ ẩm yêu cầu.
Điểm sương.

4. Tính tải coil

Không chỉ tính nhiệt độ mà cần xét cả tải ẩm.

5. Tính cột áp quạt

Tổng trở lực có thể bao gồm:

Filter + Coil + Damper + Ống gió + Co cút + Miệng gió + Phụ kiện

6. Chọn cấp lọc

Cấp lọc phải phù hợp với mục đích sử dụng.

7. Bố trí không gian bảo trì

Cần đủ không gian để:

Thay filter.
Vệ sinh coil.
Kiểm tra quạt.
Bảo trì motor.
Vệ sinh khay nước ngưng.

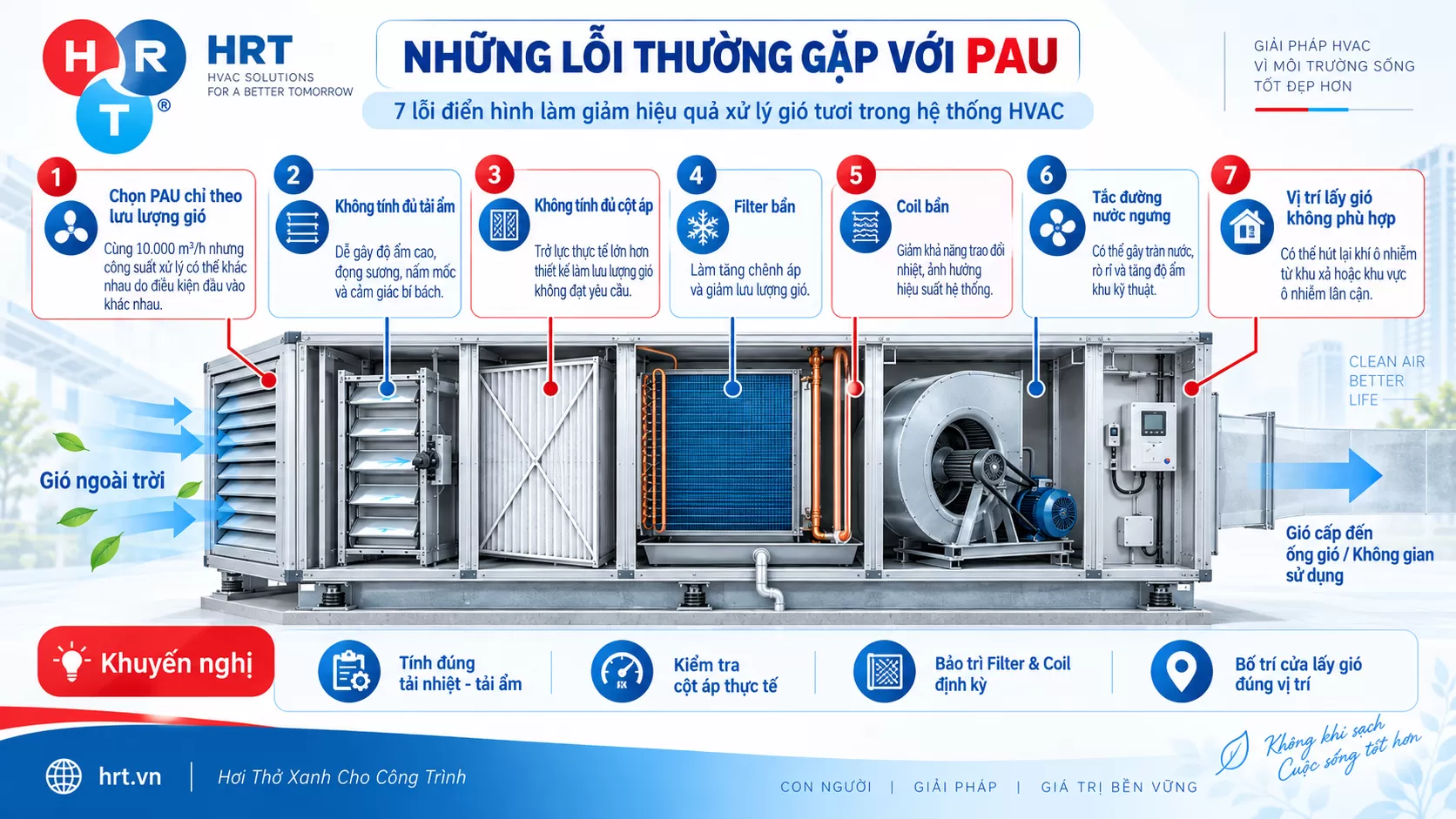

9. 7 lỗi PAU thường gặp trong thực tế

Một PAU được chọn sai hoặc vận hành không đúng có thể khiến toàn bộ hệ thống HVAC hoạt động kém hiệu quả.

1. Chỉ chọn PAU theo lưu lượng gió

Hai PAU cùng 10.000 m³/h chưa chắc có cùng công suất xử lý.

Điều kiện nhiệt độ và độ ẩm đầu vào có thể hoàn toàn khác nhau.

2. Không tính đủ tải ẩm

Đây là lỗi đáng lưu ý tại Việt Nam.

Hậu quả có thể là:

Độ ẩm phòng cao.
Đọng sương.
Nấm mốc.
Cảm giác bí.
Điều hòa chạy nhiều nhưng không đạt trạng thái mong muốn.

3. Không tính đúng cột áp

Nếu trở lực thực tế cao hơn thiết kế, lưu lượng gió sẽ giảm.

4. Filter quá bẩn

Filter bẩn làm:

Tăng chênh áp.
Giảm lưu lượng.
Tăng tải quạt.

5. Coil bẩn

Bề mặt coil bám bụi làm giảm khả năng trao đổi nhiệt.

6. Tắc đường nước ngưng

Có thể gây:

Tràn nước.
Rò rỉ.
Đọng nước.
Tăng nguy cơ nấm mốc.

7. Bố trí cửa lấy gió sai vị trí

Nếu đặt cửa lấy gió gần miệng xả hoặc nguồn ô nhiễm, hệ thống có thể hút ngược khí bẩn vào công trình.

10. Checklist bảo trì PAU

Một PAU muốn vận hành ổn định cần được kiểm tra định kỳ.

Checklist cơ bản gồm:

Kiểm tra tình trạng filter.
Đo chênh áp filter.
Vệ sinh coil.
Kiểm tra quạt.
Kiểm tra motor.
Kiểm tra ổ bi và độ rung.
Kiểm tra damper.
Vệ sinh khay nước ngưng.
Kiểm tra siphon và đường thoát nước.
Kiểm tra cảm biến nhiệt độ, độ ẩm.
Đo lưu lượng gió.
Kiểm tra nhiệt độ gió trước và sau coil.

Nên lưu lại số liệu theo từng kỳ bảo trì để so sánh xu hướng suy giảm hiệu suất.

11. PAU có giúp tiết kiệm năng lượng không?

PAU có thể hỗ trợ hệ thống HVAC vận hành hiệu quả hơn nếu thiết kế đúng.

Tuy nhiên, bản thân PAU cũng tiêu thụ năng lượng cho:

Quạt.
Làm lạnh.
Gia nhiệt nếu có.
Hệ thống điều khiển.

Do đó, tối ưu PAU cần xem xét đồng bộ:

Lưu lượng gió + Cột áp + Coil + Filter + Điều khiển + Thời gian vận hành

Một số giải pháp có thể xem xét:

Điều khiển quạt bằng biến tần.
Cảm biến CO₂ khi phù hợp.
Điều khiển theo lịch sử dụng.
Giám sát chênh áp filter.
Tối ưu nhiệt độ gió cấp.
Thu hồi năng lượng trong những hệ thống phù hợp.

12. Một số dấu hiệu PAU đang hoạt động không hiệu quả

Trong quá trình vận hành, nên kiểm tra PAU nếu xuất hiện:

Phòng có độ ẩm cao bất thường.
Thiếu gió tươi.
Lưu lượng gió giảm.
Filter nhanh bẩn.
Coil đóng bẩn.
Có nước tràn từ PAU.
Đọng sương trên ống gió.
Quạt chạy tải cao.
Điện năng tăng bất thường.
Chất lượng không khí trong phòng giảm.

Không nên ngay lập tức kết luận cần thay PAU.

Cần kiểm tra toàn bộ hệ thống gồm:

PAU – Ống gió – Damper – Filter – Coil – Chiller – FCU/AHU – BMS

13. Giải pháp PAU và HVAC của HRT

Trong hệ thống HVAC, PAU không phải một thiết bị hoạt động độc lập.

Hiệu quả thực tế phụ thuộc vào việc thiết kế đồng bộ:

PAU → AHU/FCU → Hệ thống ống gió → Hút thải → Chiller/VRV → BMS

HRT triển khai các hạng mục:

Khảo sát hiện trạng HVAC.
Tư vấn giải pháp.
Thiết kế hệ thống.
Lựa chọn PAU/AHU/FCU.
Thi công hệ thống Chiller.
Thi công hệ thống thông gió.
Cân chỉnh lưu lượng.
Bảo trì.
Cải tạo HVAC.
Tối ưu năng lượng.

Đặc biệt với các công trình đang gặp tình trạng độ ẩm cao, thiếu gió tươi, đọng sương hoặc lưu lượng không đạt, việc kiểm tra tổng thể hệ thống thường mang lại hiệu quả tốt hơn so với chỉ thay riêng thiết bị.

Kết luận

PAU là một trong những thiết bị quan trọng để xử lý gió tươi trong hệ thống HVAC.

Thiết bị có thể thực hiện đồng thời nhiều nhiệm vụ:

Lọc khí → Làm lạnh → Tách ẩm → Cấp gió → Kiểm soát chất lượng không khí.

Đối với điều kiện khí hậu nóng ẩm như Việt Nam, thiết kế PAU cần đặc biệt quan tâm đến tải ẩm, điểm sương, cột áp quạt và trạng thái gió sau coil.

Một hệ thống PAU được tính toán đúng từ đầu sẽ góp phần nâng cao chất lượng không khí, giảm nguy cơ đọng sương và giúp toàn bộ hệ thống HVAC vận hành ổn định hơn.
