Ống Gió HVAC: Phân Loại, Vật Liệu Và Tiêu Chuẩn Thi Công

Ống gió HVAC là hệ thống đường dẫn không khí kết nối AHU, FCU, quạt và các khu vực sử dụng trong công trình. Tùy theo chức năng, đường ống có thể vận chuyển gió cấp, gió hồi, gió tươi hoặc gió thải.

Ống gió được thiết kế đúng sẽ giúp không khí phân phối đều, hạn chế tiếng ồn và giảm tổn thất áp suất. Ngược lại, đường ống sai kích thước, rò rỉ, bảo ôn hở hoặc bố trí quá nhiều co cút có thể khiến hệ thống thiếu gió, đọng sương và tiêu tốn thêm điện năng.

Vì vậy, hiệu quả của hệ thống HVAC không chỉ phụ thuộc vào công suất thiết bị mà còn phụ thuộc rất lớn vào chất lượng thiết kế và thi công đường ống.

1. Vai trò của ống gió trong hệ thống HVAC



Mỗi tuyến ống trong hệ thống điều hòa thông gió đảm nhận một nhiệm vụ riêng.

Đường gió cấp

Đường gió cấp đưa không khí đã được làm lạnh, sưởi hoặc xử lý độ ẩm từ AHU, FCU đến các phòng.

Lưu lượng tại từng nhánh phải phù hợp với tải nhiệt và công năng sử dụng của khu vực.

Đường gió hồi

Gió hồi thu không khí trong phòng về AHU hoặc FCU để tiếp tục tuần hoàn và xử lý.

Bố trí đường hồi không phù hợp có thể làm giảm khả năng tuần hoàn không khí và gây chênh lệch nhiệt độ trong phòng.

Đường gió tươi

Gió tươi đưa không khí bên ngoài vào công trình nhằm cải thiện chất lượng không khí trong nhà.

Hệ thống cần được tính toán theo số người, công năng và thời gian sử dụng thực tế.

Đường gió thải

Đường gió thải loại bỏ mùi, hơi nóng, bụi hoặc không khí ô nhiễm khỏi nhà vệ sinh, bếp, phòng kỹ thuật và khu sản xuất.

Gió cấp và gió thải cần được phối hợp hợp lý để tránh mất cân bằng áp suất hoặc lan truyền mùi giữa các khu vực.

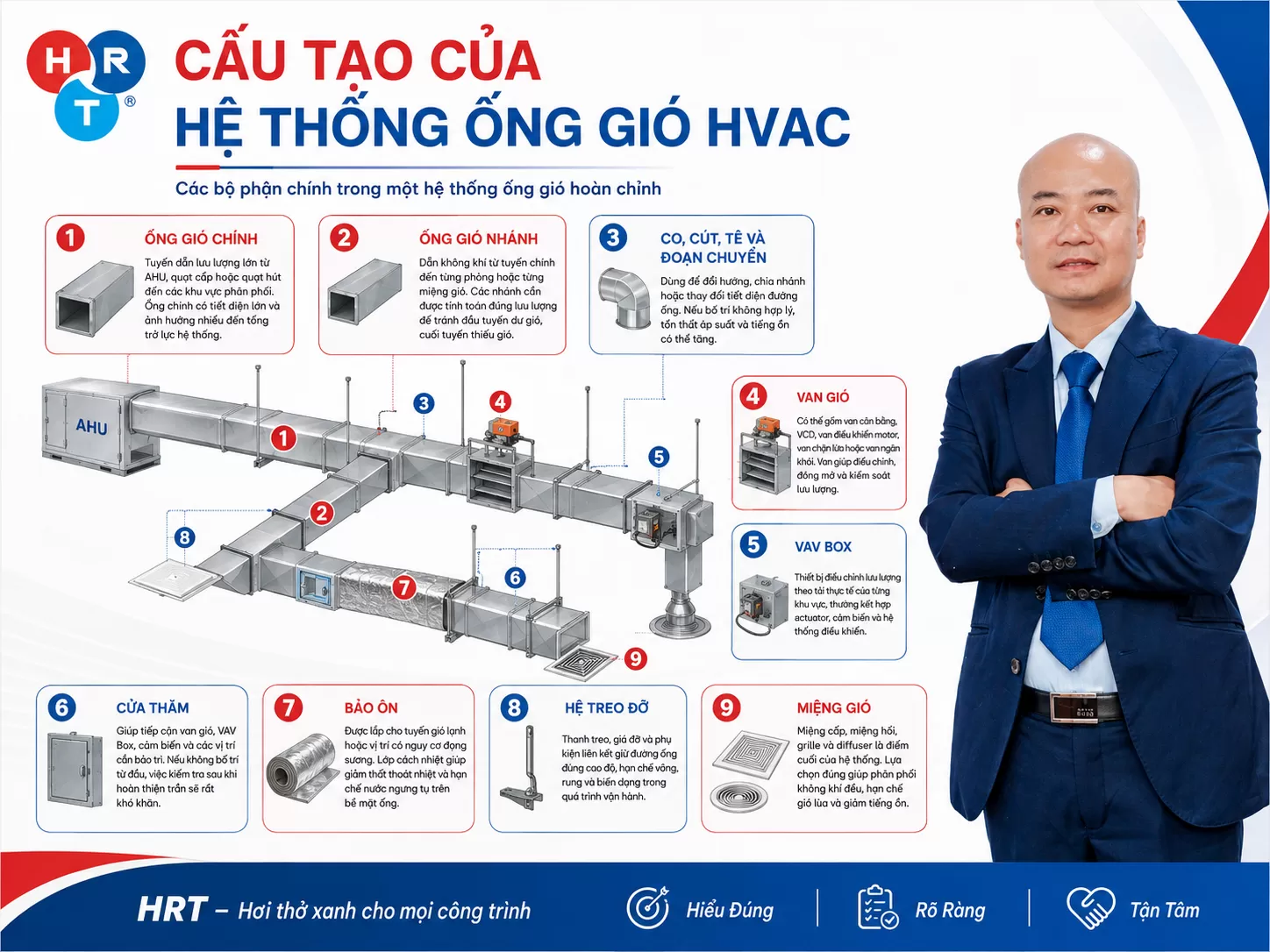

2. Một hệ thống ống gió gồm những bộ phận nào?

Hệ thống hoàn chỉnh không chỉ có các đoạn ống thẳng mà còn bao gồm nhiều phụ kiện và thiết bị điều khiển.

Tuyến ống chính

Ống chính dẫn lượng không khí lớn từ AHU, quạt cấp hoặc quạt hút đến các khu vực phân phối.

Tuyến này thường có kích thước lớn và ảnh hưởng đáng kể đến tổng trở lực của hệ thống.

Các nhánh phân phối

Ống nhánh đưa không khí từ tuyến chính đến từng phòng, VAV Box hoặc miệng gió.

Kích thước nhánh phải được lựa chọn theo lưu lượng thiết kế để tránh tình trạng đầu tuyến dư gió nhưng cuối tuyến thiếu gió.

Co, cút, tê và đoạn chuyển

Những phụ kiện này dùng để đổi hướng, chia nhánh hoặc thay đổi kích thước đường ống.

Đoạn chuyển quá ngắn, co cút quá gấp hoặc bố trí nhiều phụ kiện liên tiếp có thể làm tăng tổn thất áp suất và tiếng ồn.

Van gió

Hệ thống có thể sử dụng:

• Van cân bằng lưu lượng.
• Van VCD.
• Van điều khiển bằng motor.
• Van chặn lửa.
• Van ngăn khói.

Van cần được lắp đúng chiều, đúng vị trí và có đủ khoảng trống để kiểm tra, điều chỉnh.

VAV Box

VAV Box điều chỉnh lưu lượng gió theo nhu cầu của từng khu vực.

Thiết bị thường kết hợp actuator, cảm biến và BMS để thay đổi lượng gió theo nhiệt độ hoặc tải thực tế.

Cửa thăm

Cửa thăm giúp tiếp cận van gió, VAV Box, cảm biến và các vị trí cần vệ sinh.

Nếu không bố trí từ giai đoạn thiết kế, công tác bảo trì sau khi đóng trần sẽ rất khó khăn.

Miệng gió

Miệng cấp, miệng hồi, grille và diffuser là điểm cuối của hệ thống phân phối không khí.

Việc lựa chọn đúng chủng loại giúp hạn chế gió lùa, tiếng ồn và phân phối không khí đều hơn.

Hệ thống treo đỡ

Thanh treo, giá đỡ và phụ kiện liên kết giữ đường ống đúng cao độ, hạn chế rung, võng hoặc biến dạng.

Lớp bảo ôn

Bảo ôn được sử dụng cho các tuyến gió lạnh hoặc vị trí có nguy cơ đọng sương.

Lớp cách nhiệt giúp hạn chế thất thoát nhiệt và bảo vệ trần, thiết bị xung quanh khỏi nước ngưng tụ.

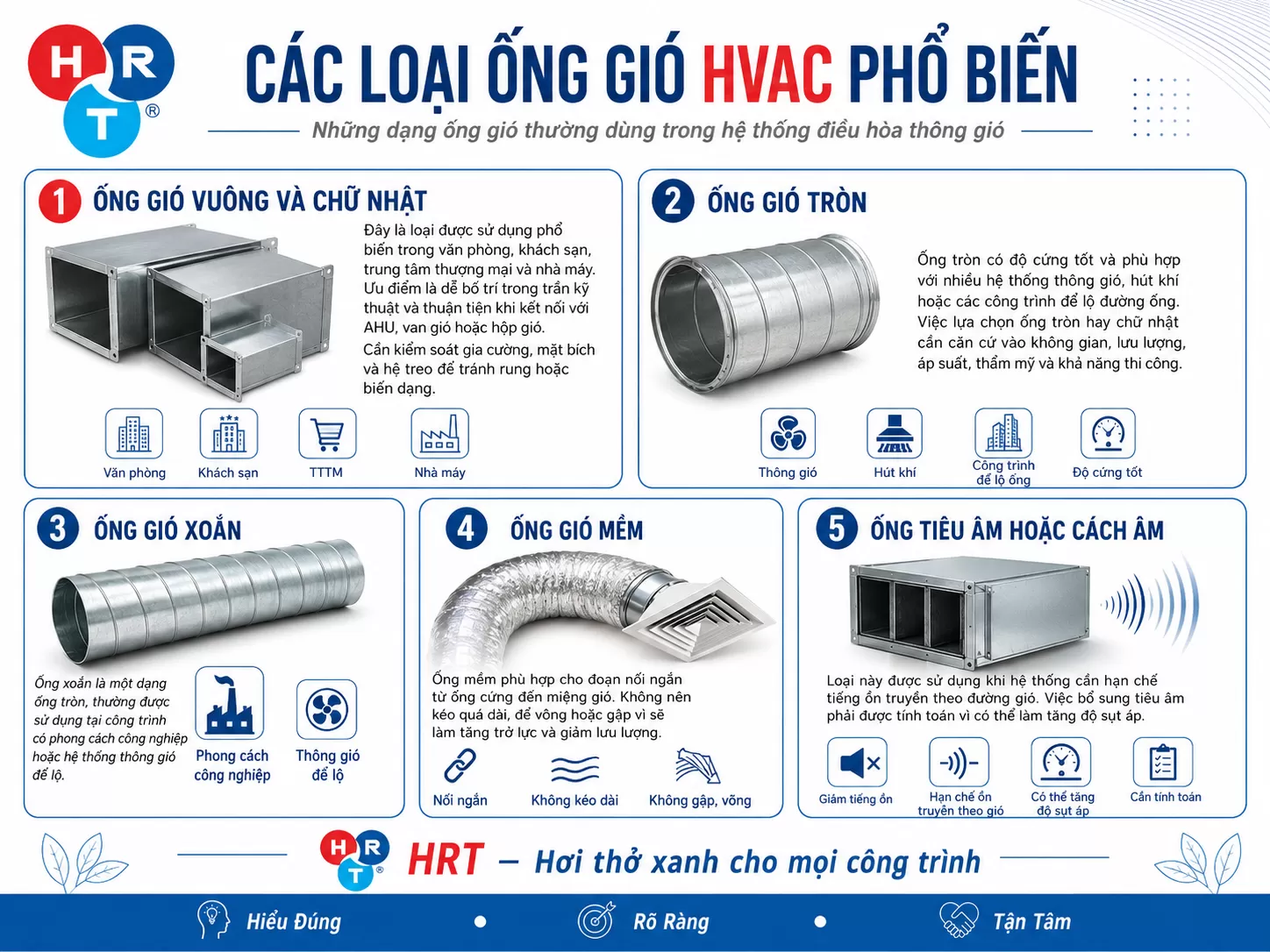

3. Phân loại ống gió HVAC theo hình dạng và công năng

Ống gió vuông hoặc chữ nhật

Đây là dạng phổ biến tại văn phòng, khách sạn, bệnh viện, trung tâm thương mại và nhà máy.

Ưu điểm:

• Dễ bố trí trong trần kỹ thuật.
• Thuận tiện kết nối với AHU và hộp gió.
• Có thể thay đổi tỷ lệ chiều rộng và chiều cao theo không gian.

Tuy nhiên, loại ống này cần được gia cường đúng yêu cầu để tránh rung hoặc biến dạng.

Ống gió tròn

Ống tròn có độ cứng tốt, khả năng chịu áp phù hợp và được sử dụng trong nhiều hệ thống cấp gió, hút thải hoặc thông gió công nghiệp.

Loại này cũng phù hợp với các công trình để lộ đường ống vì có tính thẩm mỹ tốt.

Ống gió xoắn

Ống xoắn là một dạng ống tròn được sản xuất theo đường xoắn liên tục.

Sản phẩm thường xuất hiện tại nhà máy, phòng tập, nhà hàng hoặc công trình mang phong cách công nghiệp.

Ống gió mềm

Ống mềm chủ yếu dùng cho đoạn kết nối ngắn giữa tuyến ống cứng và miệng gió.

Không nên kéo ống quá dài, để võng, xoắn hoặc gập vì sẽ làm giảm tiết diện và tăng trở lực.

Ống tiêu âm hoặc cách âm

Ống tiêu âm được sử dụng tại khu vực cần kiểm soát tiếng ồn truyền theo đường không khí.

Tuy nhiên, lớp tiêu âm và các bộ phận bên trong có thể làm tăng độ sụt áp nên cần được tính toán cùng cột áp quạt.

4. Những vật liệu thường dùng để sản xuất ống gió

Tôn mạ kẽm

Tôn mạ kẽm là vật liệu được sử dụng rộng rãi nhờ dễ gia công, độ bền phù hợp và chi phí hợp lý.

Độ dày tôn cần được lựa chọn theo kích thước ống, áp suất và yêu cầu của hồ sơ thiết kế.

Inox

Ống gió inox phù hợp với môi trường có độ ẩm cao, dầu mỡ, hóa chất nhẹ hoặc yêu cầu vệ sinh cao.

Vật liệu này thường được sử dụng cho bếp công nghiệp, phòng sạch và một số khu vực sản xuất đặc thù.

Nhôm

Nhôm có trọng lượng nhẹ và khả năng chống ăn mòn trong một số điều kiện nhất định.

Việc lựa chọn cần xem xét độ bền cơ học, môi trường lắp đặt và phương pháp liên kết.

Vật liệu bảo ôn

Các vật liệu cách nhiệt thường gặp gồm:

• Bông thủy tinh.
• Cao su lưu hóa.
• Vật liệu cách nhiệt chuyên dụng.
• Lớp bạc hoặc lớp bảo vệ bên ngoài.

Vật liệu phải được thi công kín, không rách, không thấm ẩm và không bị nén quá mức.

5. Các yếu tố quyết định hiệu quả đường ống

Kích thước đường ống

Ống quá nhỏ làm vận tốc và tổn thất áp suất tăng. Ống quá lớn lại chiếm nhiều không gian và làm tăng chi phí đầu tư.

Kích thước phải được lựa chọn theo lưu lượng, vận tốc và cột áp cho phép.

Tuyến đi

Tuyến ống càng dài và càng nhiều co cút thì tổng trở lực càng lớn.

Thiết kế cần hạn chế thay đổi hướng đột ngột và phối hợp sớm với kết cấu, điện, nước và PCCC.

Độ kín khí

Rò rỉ tại mặt bích, mối ghép và cửa thăm làm thất thoát không khí trước khi đến khu vực sử dụng.

Điều này khiến hệ thống khó cân bằng và quạt phải hoạt động nhiều hơn.

Khả năng bảo trì

Van gió, VAV Box, cảm biến và cửa thăm cần được bố trí tại vị trí có thể tiếp cận.

Một hệ thống không thể bảo trì thuận tiện sẽ nhanh xuống cấp và khó hiệu chỉnh sau bàn giao.

Độ ồn

Vận tốc cao, co cút gấp, van đóng quá nhiều hoặc treo đỡ không chắc chắn đều có thể gây tiếng ồn.

Kiểm soát tiếng ồn phải được thực hiện từ thiết kế, không nên chỉ bổ sung tiêu âm sau khi hệ thống đã hoàn thiện.

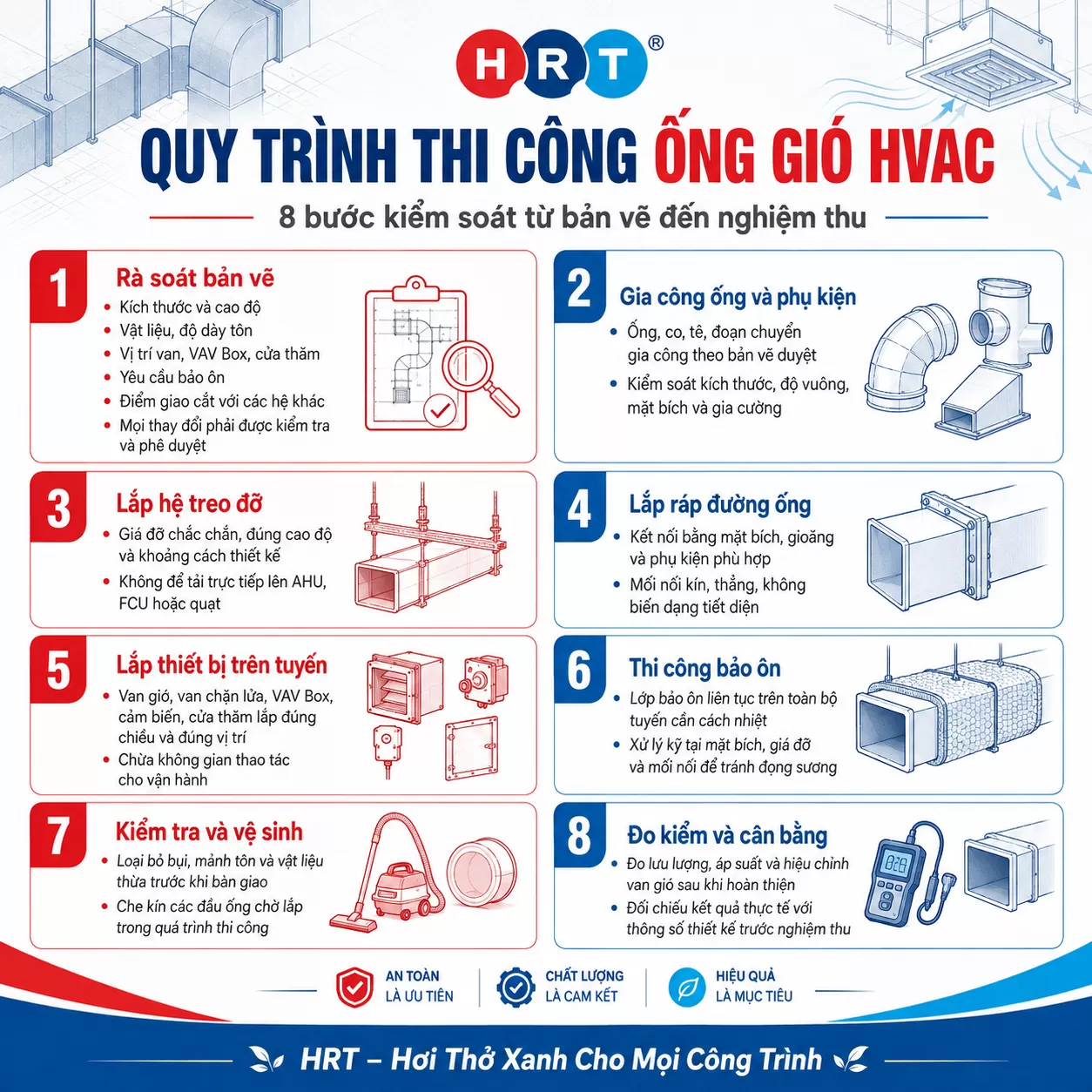

6. Quy trình thi công ống gió HVAC

Bước 1: Rà soát bản vẽ

Đội thi công cần kiểm tra:

• Kích thước và cao độ.
• Vật liệu và độ dày tôn.
• Vị trí van, VAV Box và cửa thăm.
• Yêu cầu bảo ôn.
• Điểm giao cắt với các hệ thống khác.

Mọi thay đổi cần được kiểm tra và phê duyệt trước khi thực hiện.

Bước 2: Gia công ống và phụ kiện

Các đoạn ống, co, tê và đoạn chuyển được gia công theo bản vẽ đã duyệt.

Kích thước, độ vuông, mặt bích và gia cường phải được kiểm soát trước khi đưa lên lắp đặt.

Bước 3: Lắp hệ treo đỡ

Giá đỡ phải được lắp chắc chắn, đúng cao độ và khoảng cách thiết kế.

Không để đường ống tạo tải trực tiếp lên AHU, FCU hoặc quạt.

Bước 4: Lắp ráp đường ống

Các đoạn ống được kết nối bằng mặt bích, gioăng và phụ kiện phù hợp.

Mối nối cần kín, thẳng và không làm biến dạng tiết diện đường ống.

Bước 5: Lắp thiết bị trên tuyến

Van gió, van chặn lửa, VAV Box, cảm biến và cửa thăm phải được lắp đúng chiều và đúng vị trí.

Cần chừa không gian thao tác cho đội vận hành.

Bước 6: Thi công bảo ôn

Lớp bảo ôn phải liên tục trên toàn bộ tuyến cần cách nhiệt.

Các vị trí mặt bích, giá đỡ và mối nối cần được xử lý kỹ để tránh đọng sương.

Bước 7: Kiểm tra và vệ sinh

Trước khi bàn giao cần loại bỏ bụi, mảnh tôn và vật liệu thừa bên trong đường ống.

Các đầu ống chờ lắp cũng cần được che kín trong suốt quá trình thi công.

Bước 8: Đo kiểm và cân bằng

Sau khi hệ thống hoàn thiện, cần đo lưu lượng, áp suất và hiệu chỉnh van gió.

Kết quả thực tế phải được đối chiếu với thông số thiết kế trước khi nghiệm thu.

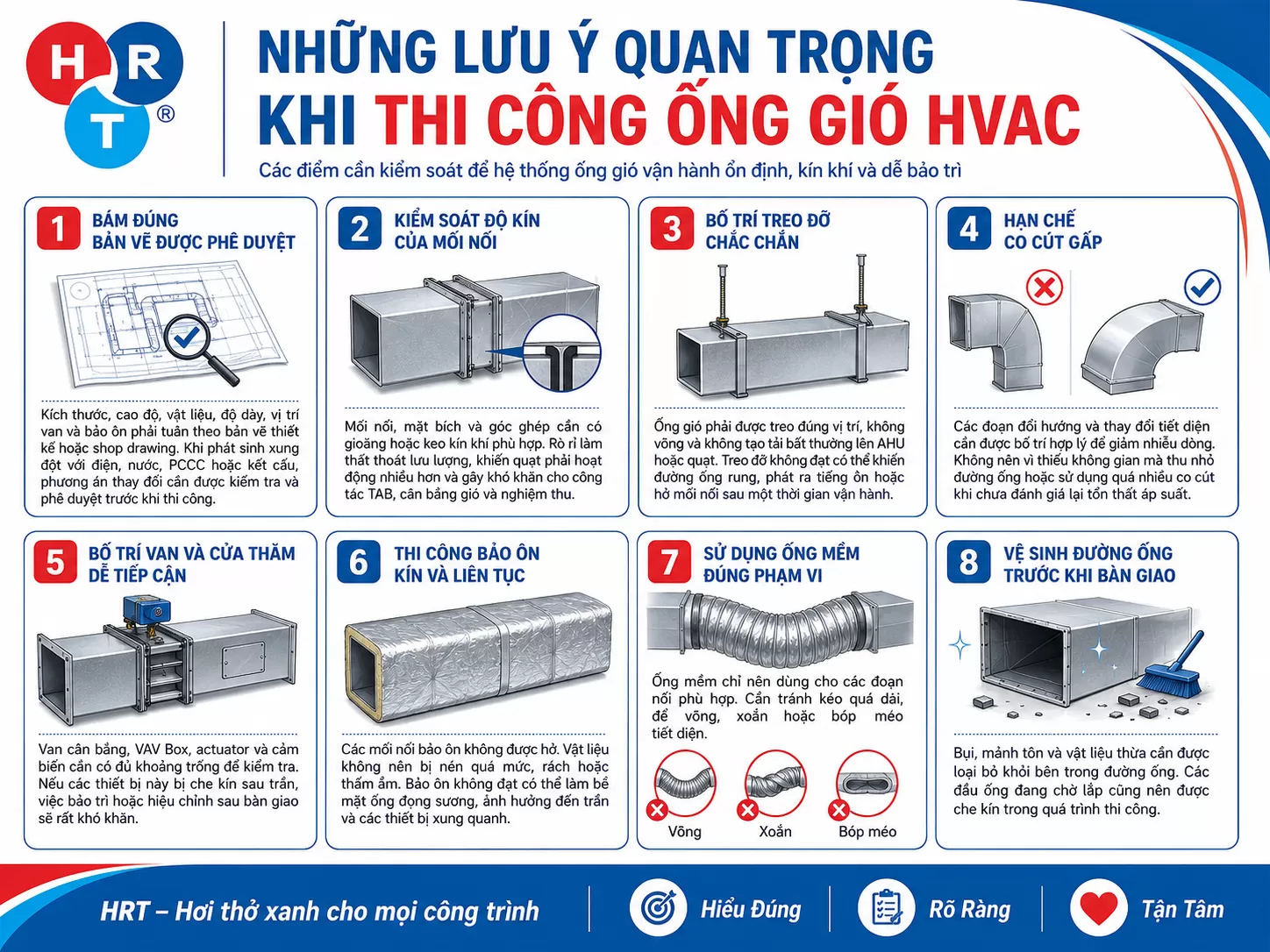

7. Tám lưu ý quan trọng khi thi công

Tuân thủ shop drawing được duyệt

Không tự ý thay đổi kích thước hoặc tuyến đi chỉ để thuận tiện thi công.

Mọi thay đổi đều có thể ảnh hưởng đến lưu lượng, áp suất và khả năng bảo trì.

Làm kín tất cả mối nối

Mặt bích, góc ghép và cửa thăm cần sử dụng gioăng hoặc keo kín khí phù hợp.

Treo đỡ chắc chắn

Đường ống không được võng, lệch cao độ hoặc rung khi quạt hoạt động.

Hạn chế co cút gấp

Các đoạn đổi hướng nên có hình dạng phù hợp để dòng khí chuyển hướng ổn định hơn.

Chừa khoảng trống cho van và cửa thăm

Không được che kín VAV Box, actuator hoặc cảm biến sau trần.

Bảo ôn kín và liên tục

Mọi khe hở đều có thể trở thành vị trí đọng sương.

Sử dụng ống mềm đúng chiều dài

Ống mềm chỉ nên dùng cho đoạn kết nối ngắn, không để gập hoặc bóp méo.

Vệ sinh trước khi bàn giao

Bụi và vật liệu thừa trong đường ống có thể phát tán vào phòng khi hệ thống vận hành.

8. Những lỗi thường gặp trên công trường

Một số lỗi phổ biến gồm:

• Lắp sai kích thước so với bản vẽ.
• Thu nhỏ tiết diện để tránh xung đột.
• Mối nối bị hở.
• Thiếu gioăng kín khí.
• Ống mềm kéo quá dài.
• Không gia cường ống kích thước lớn.
• Khoảng cách treo đỡ không phù hợp.
• Bảo ôn bị rách hoặc hở mép.
• Không có cửa thăm cho van và VAV Box.
• Đường ống chưa được vệ sinh trước khi chạy máy.
• Không đo lưu lượng sau khi hoàn thành.

Các lỗi này có thể khiến công trình thiếu gió, phát sinh tiếng ồn, đọng sương và tăng chi phí vận hành.

9. Khi nào cần kiểm tra hoặc cải tạo đường ống?

Hệ thống nên được kiểm tra khi xuất hiện:

• Một số phòng không đủ gió.
• Nhiệt độ giữa các khu vực không đồng đều.
• Miệng gió phát tiếng rít.
• Đường ống rung hoặc gây tiếng ồn.
• Trần xuất hiện vết ẩm hoặc đọng sương.
• Hệ thống hút mùi hoạt động yếu.
• Công trình đã thay đổi mặt bằng.
• AHU hoặc quạt được thay mới.
• Điện năng tăng nhưng hiệu quả không cải thiện.

Không nên chỉ tăng tốc quạt khi chưa xác định tình trạng đường ống, van gió, lọc và coil.

10. Giải pháp hệ thống ống gió tại HRT

HRT triển khai đường ống trong mối liên hệ với toàn bộ hệ thống HVAC, từ thiết bị đến phân phối không khí.

Quy trình thực hiện gồm:

Khảo sát: Kiểm tra mặt bằng, tuyến đi và điều kiện thi công.

Thiết kế: Tính lưu lượng, kích thước, vận tốc, áp suất và phương án bảo ôn.

Phối hợp: Kiểm tra xung đột với điện, nước, PCCC và kết cấu.

Thi công: Kiểm soát vật liệu, gia công, mối nối, treo đỡ và bảo ôn.

Đo kiểm: Kiểm tra lưu lượng, áp suất và độ kín.

Hiệu chỉnh: Cân bằng lưu lượng theo từng nhánh và khu vực.

HRT hướng đến hệ thống được thực hiện đúng từ đầu, rõ trách nhiệm và thuận tiện cho vận hành lâu dài.

Kết luận

Ống gió HVAC là bộ phận quyết định khả năng phân phối không khí trong hệ thống điều hòa thông gió.

Một hệ thống đạt yêu cầu cần có kích thước phù hợp, tuyến đi hợp lý, mối nối kín, treo đỡ chắc chắn, bảo ôn liên tục và đầy đủ điều kiện bảo trì.

Thiết kế đúng nhưng thi công sai vẫn có thể khiến hệ thống hoạt động kém. Vì vậy, đường ống cần được kiểm soát từ bản vẽ, vật liệu, gia công, lắp đặt đến đo kiểm và cân bằng sau hoàn thiện.
