Lỗi Đấu Nối Điện VRV: Nguyên Nhân, Kiểm Tra Và Cách Phòng Tránh

Vì sao đấu nối điện VRV dễ phát sinh sự cố?

Hệ thống VRV không chỉ có dây cấp nguồn mà còn bao gồm nhiều phần liên quan như dây truyền thông, tiếp địa, CB, terminal, đầu cos và hệ thống điều khiển.

Trong một hệ thống có nhiều dàn nóng và hàng chục dàn lạnh, chỉ một điểm đấu nối không đúng cũng có thể gây:

• Không khởi động hệ thống.
• Dàn nóng không nhận dàn lạnh.
• Báo lỗi truyền thông.
• CB tác động.
• Terminal phát nhiệt.
• Hệ thống chạy chập chờn.
• Commissioning kéo dài.
• Tăng nguy cơ hư hỏng bo mạch.

Vì vậy, phần điện VRV cần được kiểm soát từ giai đoạn thi công, trước khi cấp điện và trong quá trình nghiệm thu.

Những dấu hiệu thường gặp khi hệ VRV có vấn đề điện

Dàn nóng không khởi động

Khi dàn nóng không chạy, không nên kết luận ngay rằng máy nén hoặc bo mạch bị hỏng.

Cần kiểm tra trước:

• Nguồn điện đầu vào.
• CB.
• Số pha.
• Terminal.
• Dây truyền thông.
• Tiếp địa.
• Mã lỗi hệ thống.

Dàn nóng không nhận đủ dàn lạnh

Đây là dấu hiệu thường liên quan đến:

• Sai terminal.
• Đứt dây truyền thông.
• Nhánh dây sai sơ đồ.
• Terminal lỏng.
• Sai cấu hình hệ thống.

Hệ thống báo lỗi truyền thông

Lỗi truyền thông có thể xuất phát từ:

• Đấu sai F1/F2 hoặc terminal tương ứng.
• Dây tín hiệu bị đứt.
• Dây nguồn đi quá gần dây truyền thông.
• Điểm nối kém.
• Sai topology.
• Bo mạch hoặc thiết bị có vấn đề.

CB thường xuyên nhảy

Không nên xử lý bằng cách thay ngay CB có dòng lớn hơn.

Cần xác định nguyên nhân thực tế:

• Quá dòng.
• Ngắn mạch.
• Rò điện.
• Sai đấu nối.
• Lỗi thiết bị.
• Sự cố cách điện.

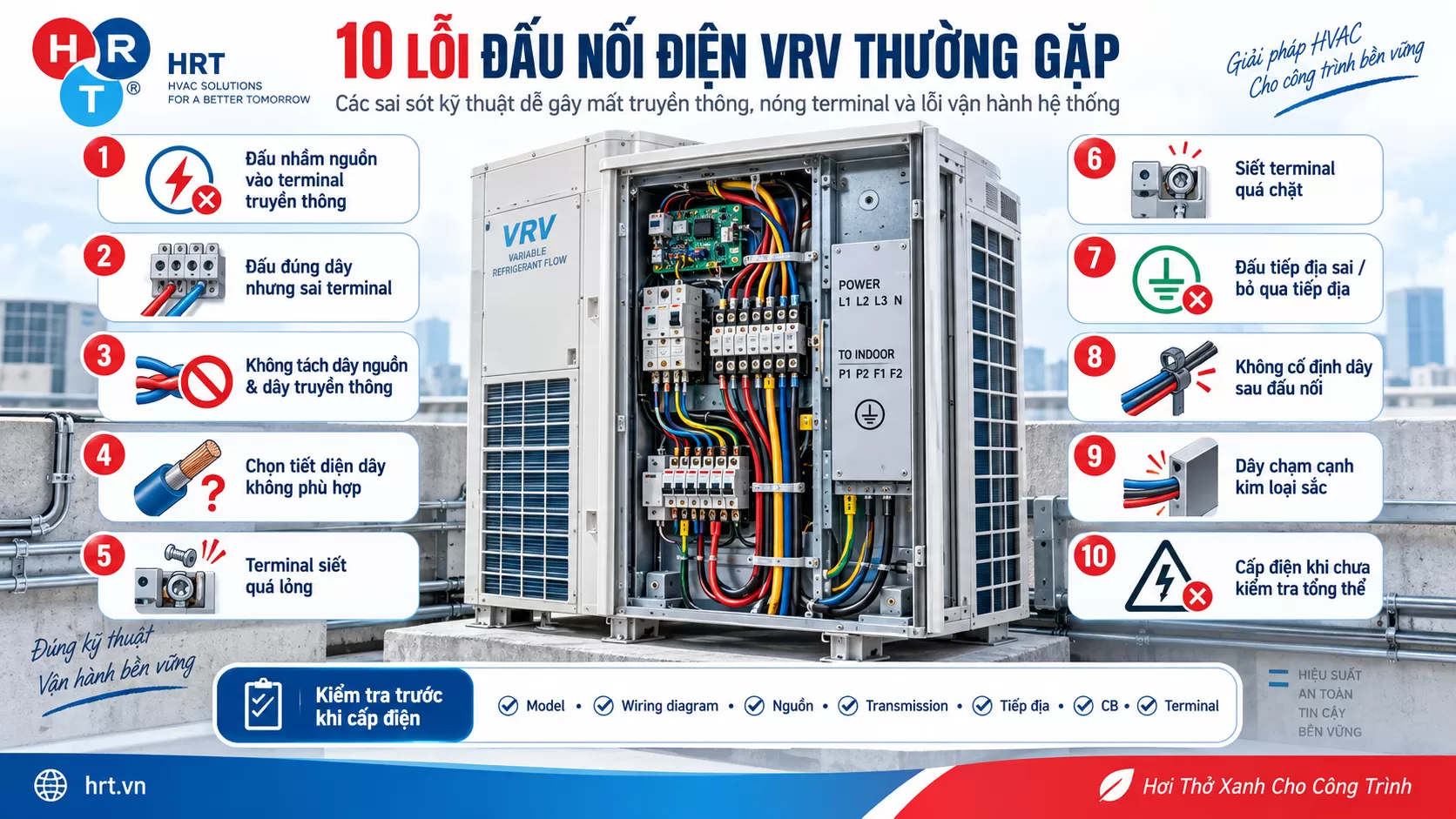

Nhóm lỗi liên quan đến nguồn và transmission

Đấu nhầm nguồn vào terminal truyền thông

Đây là một trong những lỗi nghiêm trọng nhất.

Nguồn cấp và transmission wiring là hai hệ thống có chức năng khác nhau. Nếu cấp điện áp nguồn vào terminal truyền thông, linh kiện điện tử có thể bị hư hỏng.

Nguyên nhân thường gặp:

• Không kiểm tra wiring diagram.
• Dây không được đánh số.
• Nhầm terminal.
• Đấu theo kinh nghiệm từ model khác.

Biện pháp:

Đánh nhãn dây → Đối chiếu sơ đồ → Kiểm tra terminal → Kiểm tra chéo → Mới cấp điện.

Đấu đúng dây nhưng sai terminal

Dây đúng loại chưa đồng nghĩa với đấu đúng.

Trong hệ VRV nhiều dàn nóng, một số terminal có thể dành cho:

• Dàn nóng – dàn lạnh.
• Dàn nóng – dàn nóng.
• Điều khiển trung tâm.
• Remote.
• Adapter.

Kỹ thuật viên phải xác nhận đúng chức năng của từng terminal trên model thực tế.

Không tách dây nguồn và dây truyền thông đúng yêu cầu

Dây nguồn có thể tạo nhiễu điện từ ảnh hưởng đến tín hiệu điều khiển.

Nếu đi dây không phù hợp, hệ thống có thể gặp:

• Mất tín hiệu.
• Lỗi không ổn định.
• Lỗi xuất hiện ngẫu nhiên.
• Khó xác định nguyên nhân.

Không nên áp dụng một khoảng cách cố định cho tất cả hệ VRV. Cần tuân theo yêu cầu của từng thiết bị và thiết kế.

Nhóm lỗi tại terminal và đầu nối

Terminal bị lỏng

Một terminal lỏng có thể vẫn cho hệ thống hoạt động trong thời gian đầu.

Tuy nhiên:

Tiếp xúc kém → Điện trở tăng → Phát nhiệt → Oxy hóa → Tiếp xúc càng kém.

Dấu hiệu thường gặp:

• Đầu cos nóng.
• Terminal đổi màu.
• Có mùi khét.
• Nhựa cách điện biến dạng.
• CB tác động bất thường.

Siết terminal quá chặt

Siết quá lực cũng có thể gây:

• Hỏng ren.
• Biến dạng terminal.
• Gãy vít.
• Hỏng đầu cos.
• Khó bảo trì.

Nên kiểm soát lực siết theo yêu cầu kỹ thuật của từng model.

Chọn tiết diện dây không phù hợp

Không nên chọn dây chỉ theo số HP của máy.

Cần tính đến:

• Dòng điện.
• Chiều dài tuyến.
• Sụt áp.
• Phương pháp lắp đặt.
• Nhiệt độ môi trường.
• Khả năng mang dòng.
• Thiết bị bảo vệ.

Đấu nhiều dây vào cùng terminal không đúng kỹ thuật

Một số lỗi thường gặp:

• Gom nhiều dây dưới cùng một vít.
• Dây có tiết diện khác nhau.
• Đầu cos không đúng kích thước.
• Ép cos không đủ lực.
• Lõi đồng bị xòe.

Những điểm này có thể làm tăng nguy cơ phát nhiệt và tiếp xúc kém.

Nhóm lỗi liên quan đến tiếp địa và bảo vệ

Đấu tiếp địa không đúng

Dây tiếp địa cần được kiểm tra cùng với nguồn và transmission.

Các hạng mục cần chú ý:

• Dây PE.
• Terminal đất.
• Tính liên tục của mạch bảo vệ.
• Chất lượng điểm nối.

Không nên xem tiếp địa là hạng mục phụ.

Chọn thiết bị bảo vệ không phù hợp

CB, cầu chì và thiết bị chống rò cần được lựa chọn theo thiết kế và thông số điện của thiết bị.

Khi CB thường xuyên tác động, phải kiểm tra nguyên nhân trước khi điều chỉnh thông số bảo vệ.

Nhóm lỗi cơ khí ảnh hưởng đến phần điện

Không cố định dây sau khi đấu nối

Nếu dây treo tự do, lực kéo và rung động có thể truyền trực tiếp tới terminal.

Theo thời gian có thể gây:

• Lỏng đầu nối.
• Hỏng đầu cos.
• Đứt lõi.
• Mài mòn lớp cách điện.

Dây chạm cạnh kim loại sắc

Khi dây đi qua mép tôn hoặc lỗ knockout mà không được bảo vệ, lớp cách điện có thể bị cắt hoặc mài mòn.

Rủi ro gồm:

• Rò điện.
• Chạm vỏ.
• Ngắn mạch.
• CB tác động.

Sai lầm cuối cùng: cấp điện khi chưa kiểm tra tổng thể

Nhiều sự cố có thể tránh được nếu thực hiện kiểm tra độc lập trước khi đóng điện.

Trước khi cấp nguồn, tối thiểu cần xác nhận:

• Model.
• Wiring diagram.
• Nguồn điện.
• Dây nguồn.
• Transmission.
• Tiếp địa.
• CB.
• Terminal.
• Đầu cos.
• Cách cố định dây.

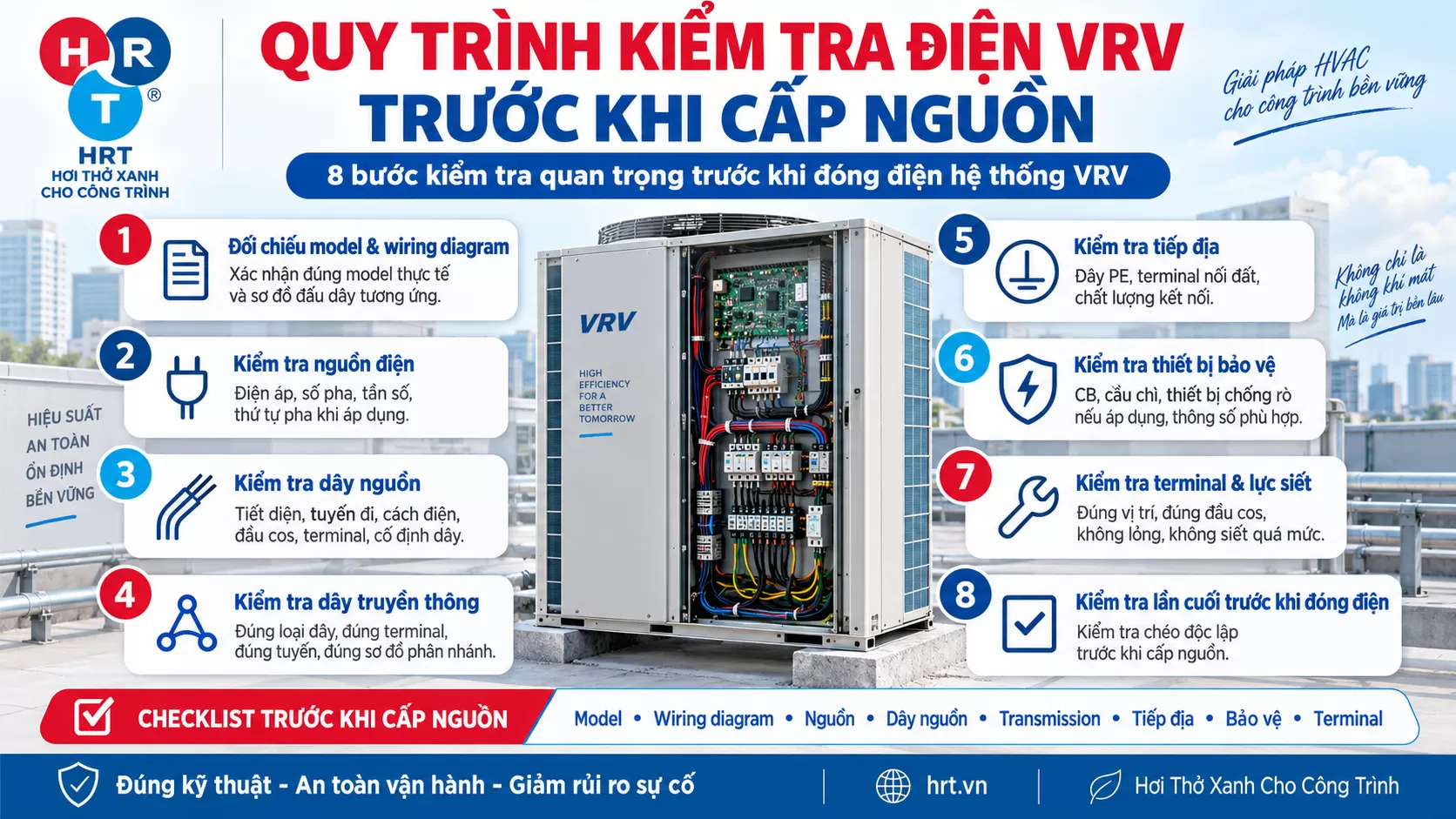

Quy trình kiểm tra điện VRV trước khi cấp nguồn

Bước 1: Xác nhận model và sơ đồ đấu dây

Đối chiếu model thực tế tại công trường với hồ sơ.

Không sử dụng sơ đồ của một model tương tự để thay thế khi chưa kiểm tra.

Bước 2: Kiểm tra nguồn điện

Xác nhận:

• Điện áp.
• Số pha.
• Tần số.
• Thứ tự pha khi áp dụng.

Bước 3: Kiểm tra dây nguồn

Kiểm tra:

• Tiết diện.
• Đường đi dây.
• Cách điện.
• Đầu cos.
• Terminal.
• Clamp cố định.

Bước 4: Kiểm tra transmission

Xác nhận:

• Đúng loại dây.
• Đúng terminal.
• Đúng tuyến.
• Đúng sơ đồ phân nhánh.
• Không nhầm với dây nguồn.

Bước 5: Kiểm tra tiếp địa

Đảm bảo:

• Dây PE đầy đủ.
• Terminal đất chắc chắn.
• Không bỏ sót thiết bị.

Bước 6: Kiểm tra CB và bảo vệ

Đối chiếu thông số thực tế với thiết kế.

Bước 7: Kiểm tra terminal và lực siết

Mỗi điểm đấu nối cần:

• Đúng vị trí.
• Đúng đầu cos.
• Không lộ lõi đồng.
• Không quá lỏng.
• Không siết quá mức.

Bước 8: Kiểm tra chéo trước khi đóng điện

Nên có người thứ hai kiểm tra độc lập trước khi cấp nguồn.

Đây là bước đặc biệt hữu ích với hệ thống VRV lớn.

Checklist nghiệm thu nhanh trước khi commissioning

Khi VRV báo lỗi sau khi cấp điện nên kiểm tra theo thứ tự nào?

Không nên thay ngay bo mạch khi hệ thống báo lỗi.

Một trình tự hợp lý:

Đọc mã lỗi → Kiểm tra nguồn → Kiểm tra CB → Kiểm tra terminal → Kiểm tra transmission → Kiểm tra cấu hình → Kiểm tra linh kiện.

Đọc đúng mã lỗi

Mã lỗi giúp xác định khu vực cần kiểm tra nhưng không có nghĩa linh kiện đó chắc chắn hỏng.

Kiểm tra nguồn trước

Nguồn không ổn định có thể tạo ra nhiều biểu hiện tương tự lỗi thiết bị.

Kiểm tra transmission

Đặc biệt quan trọng khi:

• Không nhận dàn lạnh.
• Báo communication error.
• Hệ thống mất kết nối từng lúc.

Kiểm tra cấu hình

Sau khi xác nhận hệ thống dây đúng, mới kiểm tra setting và configuration.

Chẩn đoán linh kiện cuối cùng

Bo mạch và linh kiện chỉ nên được kết luận sau khi đã loại trừ các vấn đề của nguồn và hệ thống dây.

5 nguyên tắc giúp giảm lỗi đấu điện VRV tại công trường

Luôn dùng wiring diagram đúng model

Không đấu dây theo trí nhớ.

Đánh nhãn dây ở cả hai đầu

Nhãn nên thể hiện rõ:

• Nguồn.
• Điểm đến.
• Chức năng.

Phân biệt POWER và TRANSMISSION ngay từ đầu

Điều này giúp giảm nguy cơ đấu nhầm khi hoàn thiện.

Sử dụng đúng dụng cụ

Nên trang bị:

• Đồng hồ điện.
• Kìm ép cos.
• Dụng cụ tuốt dây.
• Tua vít phù hợp.
• Torque screwdriver khi cần.

Kiểm tra hai lớp

Người đấu nối và người kiểm tra nên độc lập với nhau.

An toàn khi kiểm tra và sửa chữa điện VRV

VRV sử dụng inverter và các mạch điện tử công suất.

Khi làm việc cần:

• Cô lập nguồn điện.
• Xác nhận mất điện.
• Chờ thời gian xả điện theo hướng dẫn nhà sản xuất.
• Đo kiểm trước khi thao tác.
• Sử dụng bảo hộ phù hợp.

Không nên chỉ tắt remote rồi mở hộp điện để thao tác.

HRT kiểm tra sự cố điện VRV theo hướng nào?

Ảnh sử dụng: Ảnh CEO + “Quy trình kiểm tra điện VRV trước khi cấp nguồn”
Có thể dùng làm ảnh đại diện bài viết.

Với hệ thống VRV có biểu hiện:

• Không khởi động.
• Mất truyền thông.
• Không nhận dàn lạnh.
• CB tác động.
• Terminal nóng.
• Hoạt động không ổn định.

HRT kiểm tra theo chuỗi:

Nguồn điện → Bảo vệ → Terminal → Transmission → Điều khiển → Thiết bị → Vận hành

Cách tiếp cận này giúp phân biệt nguyên nhân thuộc:

• Điện nguồn.
• Dây dẫn.
• Terminal.
• Truyền thông.
• Cấu hình.
• Bo mạch.
• Thiết bị HVAC.

Câu hỏi thường gặp về đấu nối điện VRV

F1 F2 VRV có phải dây nguồn không?

Thông thường F1/F2 được sử dụng cho đường truyền thông trên nhiều hệ VRV. Tuy nhiên vẫn phải kiểm tra sơ đồ đúng model trước khi đấu.

Lỗi truyền thông VRV có phải bo mạch hỏng không?

Không nhất thiết. Dây, terminal, topology và cấu hình cũng có thể gây lỗi.

Terminal lỏng có làm hệ thống mất ổn định không?

Có. Tiếp xúc không tốt có thể gây phát nhiệt, sụt áp hoặc mất tín hiệu.

Có thể tăng CB khi VRV thường xuyên nhảy không?

Không nên tự ý tăng CB khi chưa xác định nguyên nhân.

Có cần kiểm tra lại điện sau khi cải tạo VRV không?

Có. Đặc biệt khi:

• Di chuyển dàn lạnh.
• Thay dàn nóng.
• Nối thêm thiết bị.
• Cải tạo tuyến dây.
• Thay bo hoặc controller.

Kết luận

Lỗi đấu nối điện VRV có thể bắt đầu từ một chi tiết rất nhỏ nhưng dẫn đến sự cố lớn trong quá trình vận hành.

Những điểm quan trọng cần kiểm soát gồm:

Nguồn → Transmission → Terminal → Tiếp địa → CB → Cố định dây → Kiểm tra trước khi cấp điện.

Nguyên tắc nên duy trì trong mọi công trình VRV:

Đúng model – Đúng sơ đồ – Đúng terminal – Đúng kỹ thuật – Kiểm tra trước khi cấp nguồn.
