Lỗi Bảo Ôn VRV: Đọng Sương, Chảy Nước Và Quy Trình Kiểm Tra

Lỗi bảo ôn VRV thường bắt đầu từ một chi tiết rất nhỏ

Một khe hở vài milimet tại mối nối, một đoạn bảo ôn bị rách khi kéo ống qua tường hoặc một vị trí bị ép quá mạnh tại giá treo đều có thể trở thành điểm phát sinh đọng sương.

Ban đầu, hiện tượng có thể chỉ là một vài giọt nước.

Nhưng nếu kéo dài, công trình có thể xuất hiện:

Trần thạch cao bị ố.
Sơn bị bong.
Bảo ôn bị ẩm.
Nấm mốc.
Nước nhỏ xuống thiết bị phía dưới.
Tăng trao đổi nhiệt không mong muốn.
Khó bảo trì khi tuyến ống đã bị che kín.

Điểm quan trọng là không nên chỉ xử lý phần nước đang nhìn thấy.

Muốn khắc phục triệt để phải xác định:

Nước đến từ đâu → Điểm nào mất khả năng cách nhiệt → Vì sao bảo ôn bị lỗi → Có lỗi hệ thống khác đi kèm hay không.

Bảo ôn có vai trò gì trong hệ thống VRV?

Bảo ôn không đơn thuần là lớp vật liệu bọc bên ngoài ống đồng.

Nó giúp tạo lớp cách nhiệt giữa đường ống môi chất và môi trường xung quanh.

Trong quá trình làm lạnh, nhiệt độ của một số tuyến ống có thể thấp hơn đáng kể so với nhiệt độ không khí.

Nếu bề mặt bên ngoài trở nên quá lạnh, hơi nước trong không khí có thể ngưng tụ.

Cơ chế gây đọng sương

Có thể hiểu theo nguyên tắc:

Bề mặt đủ lạnh + Không khí có độ ẩm → Nguy cơ ngưng tụ nước

Lớp bảo ôn có nhiệm vụ hạn chế điều kiện này.

Khi bảo ôn bị:

Hở.
Rách.
Ép mỏng.
Thấm nước.
Bỏ sót tại phụ kiện.

nhiệt độ bề mặt tại vị trí đó có thể giảm và xuất hiện đọng sương.

Vì sao công trình nóng ẩm dễ phát sinh lỗi hơn?

Trong khu vực có độ ẩm cao, nhiệt độ điểm sương cao hơn nên khả năng ngưng tụ trên bề mặt lạnh cũng tăng.

Các khu vực cần đặc biệt chú ý gồm:

Trần kỹ thuật nóng.
Khu vực gần mái.
Nhà xưởng.
Khu vực gần cửa ngoài trời.
Không gian không được điều hòa.
Khu vực có gió tươi lớn.
Phòng kỹ thuật có nhiệt độ cao.

Do đó, thiết kế bảo ôn phải gắn với điều kiện công trình thực tế.

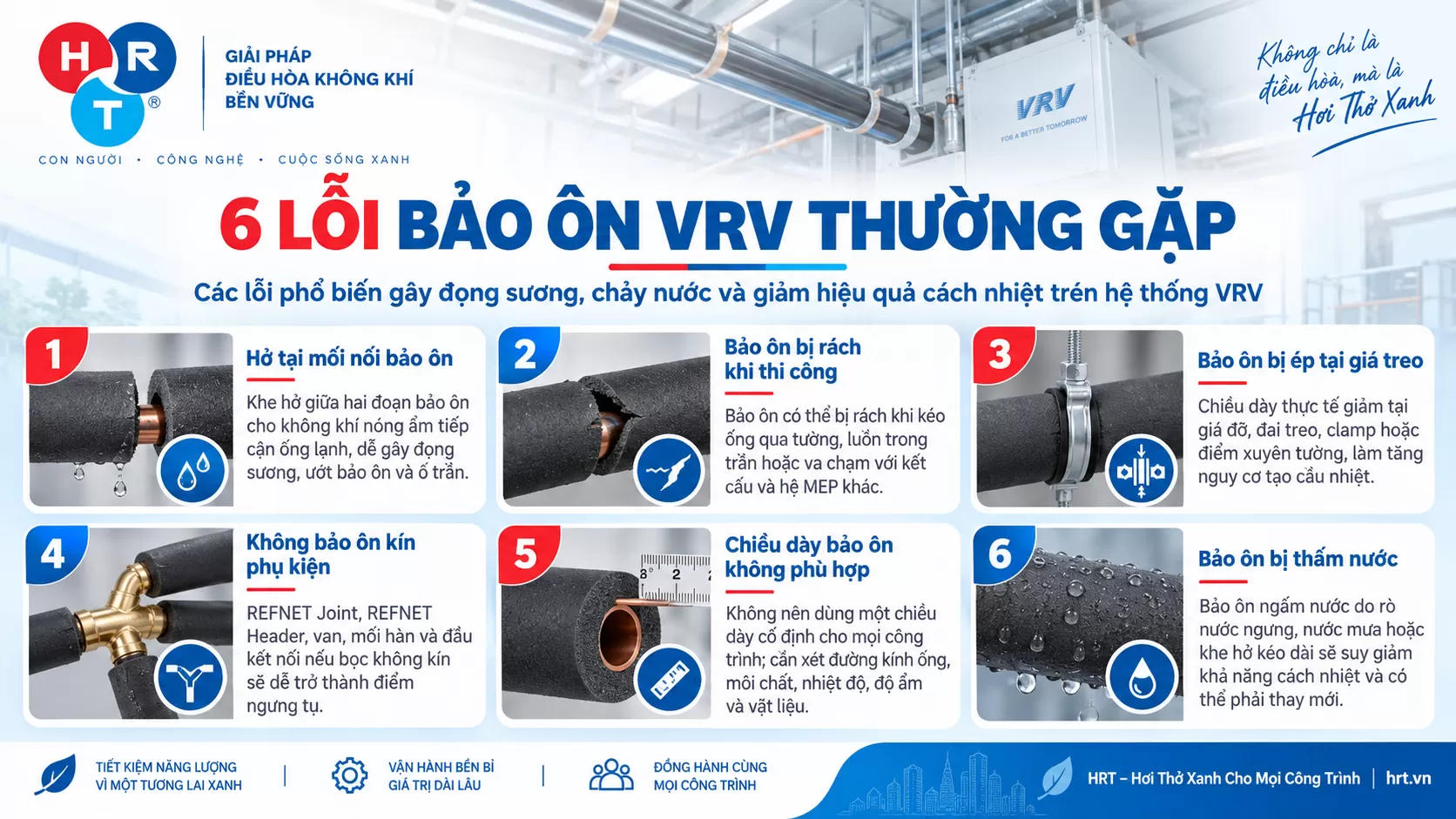

6 lỗi bảo ôn VRV thường gặp nhất

Lỗi bảo ôn VRV

Hở tại mối nối bảo ôn

Hai đoạn bảo ôn nếu không được ghép kín sẽ hình thành khe hở.

Không khí nóng ẩm có thể tiếp xúc với khu vực gần đường ống lạnh và hình thành nước ngưng.

Dấu hiệu thường gặp:

Đọng nước đúng tại mối nối.
Lớp ngoài bị ướt.
Keo bong.
Mối nối mở.
Trần phía dưới xuất hiện vết ố.

Đây là vị trí cần kiểm tra đầu tiên khi hiện tượng chỉ xuất hiện cục bộ.

Bảo ôn bị rách trong quá trình thi công

Bảo ôn có thể bị tổn thương khi:

Kéo ống.
Luồn qua tường.
Luồn qua trần.
Thi công đồng thời với điện, PCCC hoặc ống gió.
Bị vật sắc cắt vào.
Tháo lắp để sửa chữa.

Một vết rách nhỏ có thể chưa gây vấn đề ngay nhưng trở thành điểm ngưng tụ khi độ ẩm tăng cao.

Bảo ôn bị ép tại giá treo

Đây là lỗi rất dễ bị bỏ qua.

Khi đai treo hoặc clamp ép mạnh vào vật liệu, chiều dày bảo ôn tại vị trí đó giảm.

Kết quả là khả năng cách nhiệt tại điểm treo thấp hơn phần còn lại.

Cần chú ý:

Giá đỡ.
Đai treo.
Clamp.
Điểm xuyên tường.
Điểm xuyên sàn.

Không bảo ôn kín REFNET và phụ kiện

Các tuyến ống thẳng thường dễ xử lý.

Những vị trí phức tạp hơn như:

REFNET Joint.
REFNET Header.
Van.
Mối hàn.
Đầu nối dàn lạnh.
Đầu nối dàn nóng.

lại dễ bị bỏ sót hoặc không được bọc kín hoàn toàn.

Chỉ cần một phần kim loại lạnh lộ ra ngoài cũng có thể hình thành điểm ngưng tụ.

Chiều dày bảo ôn không phù hợp

Không nên lựa chọn chiều dày chỉ theo thói quen.

Cần xem xét đồng thời:

Đường kính ống.
Loại tuyến.
Nhiệt độ môi chất.
Nhiệt độ môi trường.
Độ ẩm.
Vật liệu sử dụng.
Điều kiện lắp đặt.
Yêu cầu kỹ thuật của hệ thống.

Bảo ôn đúng vật liệu nhưng không phù hợp điều kiện môi trường vẫn có thể xảy ra đọng sương.

Bảo ôn bị thấm nước

Một lớp bảo ôn đã ngấm nước sâu có thể mất dần hiệu quả cách nhiệt.

Nguồn ẩm có thể đến từ:

Nước ngưng.
Nước mưa.
Đường nước khác.
Khe hở trên tuyến.
Thi công khi vật liệu đang ướt.

Không nên chỉ lau khô bề mặt rồi tiếp tục sử dụng nếu phần bên trong đã bị thấm nước lâu ngày.

Nhìn thấy nước chưa chắc bảo ôn VRV đã hỏng

Đây là điểm cần phân biệt rõ trước khi sửa chữa.

Nước trong khu vực trần có thể đến từ nhiều nguồn.

Khi nào nên nghi ngờ lỗi bảo ôn?

Các dấu hiệu thường gặp:

Nước bám trực tiếp trên bề mặt bảo ôn.
Chỉ một vị trí mối nối bị ướt.
Có khe hở hoặc vết rách rõ ràng.
Hiện tượng tăng khi độ ẩm môi trường cao.
Nước xuất hiện dọc theo đường ống môi chất.

Khi nào nên kiểm tra nước ngưng dàn lạnh?

Nếu nước xuất phát gần dàn lạnh, cần kiểm tra:

Máng nước ngưng.
Đường thoát nước.
Độ dốc ống.
Bơm nước ngưng.
Mối nối đường drain.
Tình trạng tắc nghẽn.
Bảo ôn ống nước ngưng.

Một nguyên tắc quan trọng

Không nên sửa theo suy đoán.

Trình tự đúng nên là:

Xác định nguồn nước → Khoanh vùng → Kiểm tra → Đo đạc → Xử lý.

Những vị trí có nguy cơ lỗi bảo ôn cao

Không phải mọi đoạn đường ống đều có mức rủi ro giống nhau.

REFNET

Do hình dạng phức tạp, REFNET thường khó bọc bảo ôn kín hơn tuyến thẳng.

Cần kiểm tra đặc biệt phần:

Nhánh chia.
Mối nối.
Khu vực chuyển tiếp giữa ống và phụ kiện.

Điểm nối dàn lạnh

Đây là khu vực tập trung nhiều thành phần:

Đường gas.
Đường lỏng.
Nước ngưng.
Van.
Đầu nối.

Việc chẩn đoán phải cẩn thận để không nhầm lỗi bảo ôn với lỗi drain.

Giá treo

Nếu treo đỡ không phù hợp, bảo ôn có thể bị:

Ép mỏng.
Biến dạng.
Rách.
Tiếp xúc với kim loại.

Điểm xuyên tường

Khi luồn ống qua lỗ kỹ thuật, vật liệu bảo ôn có thể bị cọ xát và rách.

Khu vực vừa sửa chữa

Các đoạn từng tháo bảo ôn cần được kiểm tra kỹ vì khả năng ghép nối lại không kín cao hơn.

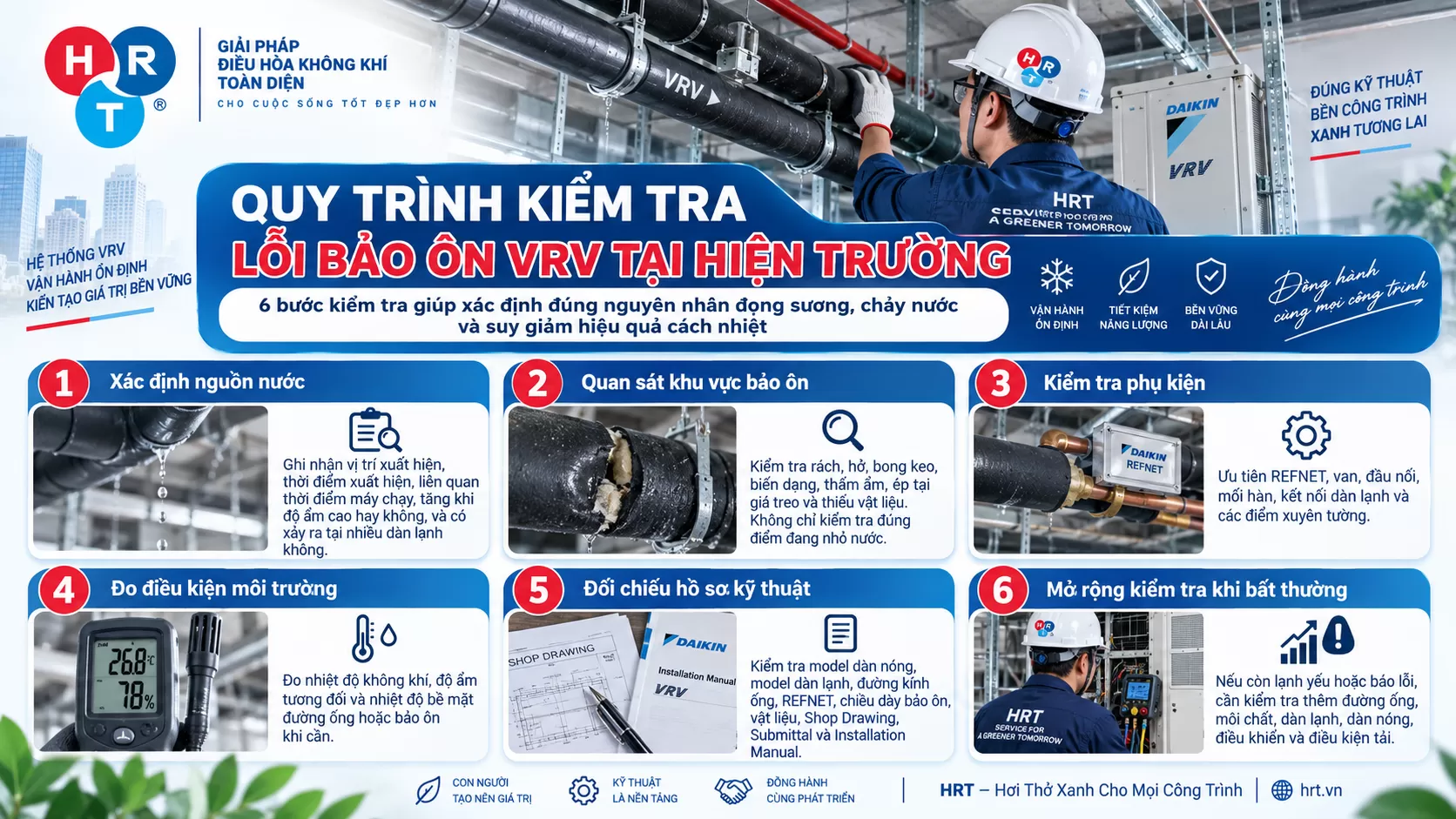

Quy trình kiểm tra lỗi bảo ôn VRV tại hiện trường

Lỗi bảo ôn VRV

Bước 1: Xác định nguồn nước

Trước tiên cần ghi nhận:

Vị trí nước xuất hiện.
Thời điểm xảy ra.
Có xuất hiện khi hệ thống chạy hay không.
Có tăng khi trời nóng ẩm hay không.
Chỉ xảy ra một điểm hay nhiều điểm.

Không nên mở toàn bộ trần trước khi xác định vùng cần kiểm tra.

Bước 2: Quan sát khu vực bảo ôn

Kiểm tra trực tiếp:

Rách.
Hở.
Bong keo.
Mất liên tục.
Biến dạng.
Thấm nước.
Ép tại giá đỡ.

Cần mở rộng quan sát quanh điểm nước xuất hiện vì nước có thể chảy dọc tuyến.

Bước 3: Kiểm tra REFNET và phụ kiện

Ưu tiên:

REFNET.
Van.
Đầu nối.
Mối hàn.
Điểm kết nối dàn lạnh.
Điểm xuyên kết cấu.

Những vị trí này có nguy cơ lỗi cao hơn tuyến ống thẳng.

Bước 4: Đo nhiệt độ và độ ẩm

Nên kiểm tra:

Nhiệt độ không khí.
Độ ẩm tương đối.
Nhiệt độ bề mặt khi cần.

Đo đạc giúp đánh giá hiện tượng điểm sương bằng dữ liệu thay vì dựa hoàn toàn vào cảm quan.

Bước 5: Đối chiếu hồ sơ kỹ thuật

Kiểm tra lại:

Model dàn nóng.
Model dàn lạnh.
Đường kính ống.
REFNET.
Vật liệu bảo ôn.
Chiều dày.
Shop Drawing.
Submittal.
Installation Manual.

Mục tiêu là xác định vật liệu và cách thi công hiện tại có đúng yêu cầu thiết kế hay không.

Bước 6: Mở rộng kiểm tra khi cần

Nếu ngoài đọng sương còn có:

Lạnh yếu.
Phòng không đạt nhiệt độ.
Máy chạy kéo dài.
Báo lỗi.
Nhiều dàn lạnh bất thường.

thì không nên dừng việc kiểm tra tại bảo ôn.

Cần đánh giá toàn hệ thống.

Cách xử lý lỗi bảo ôn VRV theo từng tình huống

Mối nối bị hở

Không nên chỉ dán băng bên ngoài.

Cần:

Mở mối nối.
Kiểm tra bên trong.
Làm khô nếu có ẩm.
Ghép lại lớp bảo ôn.
Xử lý kín toàn bộ khe.

Bảo ôn bị rách

Nếu vật liệu vẫn khô và còn tốt, có thể xử lý theo phương pháp sửa phù hợp.

Nếu đã:

Ngấm nước.
Lão hóa.
Rách lớn.
Biến dạng nhiều.

nên thay đoạn mới.

REFNET chưa được bọc kín

Cần bảo đảm lớp cách nhiệt liên tục quanh toàn bộ phụ kiện.

Không nên để:

Đồng.
Van.
Mối hàn.
Đầu nối.

tiếp xúc trực tiếp với không khí nóng ẩm.

Giá treo ép bảo ôn

Phải sửa đồng thời cả:

Lớp bảo ôn + Cấu tạo treo đỡ

Nếu chỉ thay bảo ôn rồi siết clamp lại như cũ, lỗi có thể tái diễn.

Bảo ôn bị ướt

Trước khi thay vật liệu cần xác định:

Nước từ đâu tới?

Nếu không giải quyết nguồn nước, vật liệu mới có thể tiếp tục bị ẩm.

Lỗi bảo ôn có ảnh hưởng đến hiệu suất VRV không?

Có thể ảnh hưởng, nhưng mức độ phụ thuộc phạm vi hư hỏng.

Một khe hở nhỏ tại một điểm không đồng nghĩa toàn bộ hệ thống mất hiệu suất nghiêm trọng.

Tuy nhiên, nếu:

Bảo ôn lỗi trên diện rộng.
Tuyến ống dài.
Nhiều phụ kiện không được bọc kín.
Vật liệu thấm nước.
Đường ống đi qua không gian nóng.

thì trao đổi nhiệt không mong muốn tăng lên.

Vì sao tổn thất có thể tăng?

Khi lớp cách nhiệt không còn hoạt động đúng:

Đường ống ↔ môi trường xung quanh

sẽ trao đổi nhiệt nhiều hơn.

Điều này có thể làm tăng tổn thất trên tuyến.

Vì vậy, chất lượng bảo ôn cần được xem là một phần của chất lượng toàn hệ thống VRV.

Đọng sương có đồng nghĩa hệ thống VRV thiếu gas?

Không.

Không thể kết luận tình trạng môi chất chỉ bằng việc nhìn thấy đọng sương.

Cần kiểm tra thêm:

Nhiệt độ vận hành.
Trạng thái dàn nóng.
Trạng thái dàn lạnh.
Báo lỗi.
Điều kiện tải.
Hệ thống đường ống.
Các thông số kỹ thuật khác.

Tự ý nạp thêm môi chất khi chưa xác định được nguyên nhân có thể khiến việc chẩn đoán phức tạp hơn.

Những sai lầm thường gặp khi sửa bảo ôn VRV

Quấn thêm một lớp bên ngoài

Nếu lớp cũ đã ẩm hoặc có khe hở bên trong, quấn thêm chưa chắc giải quyết vấn đề.

Chỉ sửa đúng điểm nhỏ nước

Nước có thể chảy dọc bề mặt rồi mới nhỏ xuống.

Điểm nhìn thấy chưa chắc là vị trí lỗi.

Thấy đọng sương là nghĩ thiếu gas

Đây là cách chẩn đoán thiếu căn cứ.

Chỉ quan tâm chiều dày

Bảo ôn đủ dày nhưng mối nối không kín vẫn có thể xảy ra đọng sương.

Đóng trần quá sớm

Khi tuyến ống đã bị che kín, một lỗi nhỏ có thể trở thành công việc sửa chữa lớn.

Checklist nghiệm thu bảo ôn VRV trước khi đóng trần

Vật liệu

Kiểm tra:

Đúng chủng loại.
Đúng chiều dày.
Không bị ẩm.
Không bị rách.
Không biến dạng.

Tuyến ống

Kiểm tra:

Bảo ôn liên tục.
Không để lộ ống đồng.
Mối nối kín.
Không bị ép tại giá treo.

REFNET và phụ kiện

Kiểm tra:

Đã bảo ôn đầy đủ.
Không để lộ kim loại lạnh.
Mối nối kín.
Không có vùng cách nhiệt bị gián đoạn.

Điểm xuyên tường

Kiểm tra bảo ôn có bị:

Rách.
Cắt.
Nén.
Ép.
Bong.

Hồ sơ nghiệm thu

Nên có:

Ảnh hiện trạng.
Biên bản nghiệm thu.
Shop Drawing.
Hồ sơ vật liệu.
Hồ sơ kiểm tra đường ống.
Hồ sơ hoàn công theo yêu cầu dự án.

Khi nào phải chuyển sang chẩn đoán toàn bộ hệ VRV?

Nếu bảo ôn đã được sửa nhưng hiện tượng vẫn lặp lại nhiều lần, cần xem xét phạm vi rộng hơn.

Các dấu hiệu cần chú ý:

Nhiều dàn lạnh cùng xảy ra vấn đề.
Nhiệt độ phòng không đạt.
Hệ thống chạy kéo dài.
Có cảnh báo hoặc mã lỗi.
Nhiều vị trí đường ống cùng đọng sương.
Hệ thống đã qua nhiều lần cải tạo.
Có nghi ngờ sai REFNET hoặc cấu hình đường ống.

Khi đó nên kiểm tra theo chuỗi:

Dàn nóng → Đường ống → REFNET → Bảo ôn → Dàn lạnh → Drain → Điều khiển → Điều kiện tải

Bảng nhận diện nhanh lỗi bảo ôn VRV

Hiện tượng	Nên kiểm tra trước
Nước đúng tại mối ghép	Mối nối bảo ôn
Nước quanh REFNET	Cách nhiệt phụ kiện
Đọng sương tại giá đỡ	Bảo ôn bị ép
Bảo ôn ướt toàn đoạn	Nguồn nước xâm nhập
Nước gần dàn lạnh	Drain và máng nước
Nhiều tuyến cùng đọng sương	Nhiệt độ, độ ẩm, thiết kế bảo ôn
Đọng sương kèm lạnh yếu	Toàn bộ hệ VRV
Đã sửa nhưng vẫn tái diễn	Nguyên nhân gốc chưa được xử lý

HRT kiểm soát lỗi bảo ôn VRV từ giai đoạn nào?

Chất lượng bảo ôn không nên chỉ được kiểm tra khi đã xuất hiện nước.

Việc kiểm soát phải bắt đầu từ:

Thiết kế → Chọn vật liệu → Thi công → Nghiệm thu → Testing & Commissioning → Bảo trì

Trong giai đoạn thiết kế

Cần xác định:

Loại vật liệu.
Chiều dày.
Tuyến ống.
Các vị trí đặc biệt.
Điều kiện môi trường.

Trong giai đoạn thi công

Cần kiểm soát:

Mối nối.
Điểm treo.
REFNET.
Điểm xuyên tường.
Tình trạng vật liệu.

Trước khi đóng trần

Đây là mốc kiểm tra rất quan trọng.

Mọi vị trí nghi ngờ nên được xử lý trước khi mất khả năng tiếp cận.

Sau khi vận hành

Cần theo dõi:

Đọng sương.
Vết ẩm.
Nước nhỏ.
Điều kiện nhiệt độ.
Tình trạng bảo ôn tại các vị trí bảo trì.

Câu hỏi thường gặp về lỗi bảo ôn VRV

Bảo ôn bị hở có gây chảy nước không?

Có thể. Khi bề mặt lạnh tại vị trí hở đạt điều kiện ngưng tụ, nước có thể hình thành và nhỏ xuống khu vực phía dưới.

Bảo ôn càng dày có càng tốt không?

Không nên kết luận như vậy. Chiều dày cần phù hợp với vật liệu, đường kính ống, nhiệt độ và điều kiện môi trường. Chất lượng mối nối cũng rất quan trọng.

Vì sao bảo ôn mới vẫn bị đọng sương?

Có thể do:

Ghép không kín.
Vật liệu bị ép.
Một phụ kiện chưa được bọc.
Điều kiện độ ẩm cao.
Thiết kế chưa phù hợp.

Có cần bảo ôn REFNET không?

Có. REFNET là một phần của hệ thống đường ống môi chất và cần được xử lý cách nhiệt đúng kỹ thuật.

Đọng sương có phải dấu hiệu chắc chắn của thiếu môi chất?

Không. Cần kiểm tra toàn bộ điều kiện vận hành trước khi kết luận.

Có nên nghiệm thu bảo ôn trước khi đóng trần?

Nên. Đây là thời điểm sửa chữa dễ dàng và ít ảnh hưởng nhất đến hoàn thiện công trình.

Kết luận

Lỗi bảo ôn VRV thường không bắt đầu từ những hư hỏng lớn mà từ những chi tiết nhỏ:

Một mối nối hở.
Một vết rách.
Một clamp siết quá chặt.
Một REFNET chưa bọc kín.
Một đoạn bảo ôn bị thấm nước.

Nếu không được phát hiện sớm, những lỗi nhỏ này có thể dẫn tới:

Đọng sương → Chảy nước → Ố trần → Hư hỏng hoàn thiện → Phát sinh chi phí bảo trì.

Quy trình xử lý phù hợp là:

Xác định nguồn → Khoanh vùng → Kiểm tra bảo ôn → Đo điều kiện môi trường → Đối chiếu hồ sơ → Xử lý → Chạy thử → Nghiệm thu lại

HRT – Giải pháp hệ thống VRV cho công trình

HRT triển khai hệ thống điều hòa trung tâm VRV theo quy trình:

Khảo sát → Tư vấn → Thiết kế → Cung cấp → Thi công → Testing & Commissioning → Bảo trì → Cải tạo → Tối ưu

Việc kiểm soát đường ống, REFNET, bảo ôn, nước ngưng và điều kiện vận hành ngay từ đầu giúp giảm lỗi phát sinh sau khi công trình đã hoàn thiện.

HRT – Hơi Thở Xanh Cho Mọi Công Trình
