HRV Là Gì? Nguyên Lý, Lợi Ích Và Cách Chọn HRV Cho Hệ HVAC

Thông gió là yêu cầu quan trọng đối với văn phòng, trường học, khách sạn, căn hộ, trung tâm thương mại và nhiều công trình hiện đại. Không gian càng kín thì khả năng trao đổi không khí tự nhiên càng hạn chế, làm cho CO₂, mùi, hơi ẩm và chất ô nhiễm dễ tích tụ bên trong.

Tuy nhiên, việc đưa trực tiếp không khí ngoài trời vào phòng điều hòa có thể làm tăng đáng kể tải lạnh hoặc tải sưởi. Hệ thống HVAC phải tiêu tốn thêm năng lượng để xử lý nhiệt độ, độ ẩm và bụi trước khi cấp khí vào khu vực sử dụng.

HRV được phát triển để dung hòa hai yêu cầu này: cấp không khí ngoài trời cho công trình và thu hồi một phần nhiệt từ dòng khí thải trước khi xả ra môi trường.

1. Hiểu đúng HRV là gì

HRV là viết tắt của Heat Recovery Ventilator, có thể hiểu là thiết bị thông gió thu hồi nhiệt.

Trong quá trình vận hành, HRV đồng thời thực hiện các nhiệm vụ:

• Hút không khí cũ từ trong công trình ra ngoài.
• Đưa không khí ngoài trời vào hệ thống.
• Cho hai dòng khí đi qua lõi trao đổi nhiệt.
• Tiền xử lý nhiệt độ khí tươi trước khi cấp vào phòng.
• Giảm một phần tải phát sinh do thông gió cho hệ thống HVAC.

Hai dòng khí được dẫn qua các khoang riêng biệt. Nhiệt truyền qua bề mặt của lõi trao đổi nhưng khí tươi và khí thải không được thiết kế để chủ động hòa trộn trực tiếp.

HRV chủ yếu trao đổi nhiệt hiện, nghĩa là tác động chính đến nhiệt độ. Không nên mặc định HRV có khả năng truyền ẩm hoặc hút ẩm giống các thiết bị xử lý không khí chuyên dụng.

2. Bài toán năng lượng khi cấp khí tươi cho công trình

Khí tươi làm tăng tải xử lý

Không khí bên ngoài thường có nhiệt độ và độ ẩm khác với điều kiện trong phòng. Khi đưa khí này vào công trình, hệ thống điều hòa có thể phải:

• Làm lạnh vào mùa nóng.
• Sưởi ấm vào mùa lạnh.
• Khử ẩm trong điều kiện nóng ẩm.
• Lọc bụi và chất ô nhiễm.
• Điều chỉnh trạng thái khí trước khi cấp vào khu vực sử dụng.

Lưu lượng khí tươi càng lớn thì phần tải mà AHU, PAU, VRV/VRF hoặc Chiller phải xử lý càng tăng.

Khí thải vẫn còn giá trị năng lượng

Không khí được hút ra từ phòng điều hòa thường vẫn có nhiệt độ gần với điều kiện tiện nghi trong nhà.

Vào mùa nóng, khí thải thường mát hơn không khí ngoài trời. Nếu xả trực tiếp, phần năng lượng lạnh còn lại cũng bị mất theo.

HRV tận dụng chênh lệch nhiệt độ giữa khí thải và khí ngoài trời để tiền xử lý khí tươi. Nhờ đó, trạng thái không khí sau HRV tiến gần hơn đến trạng thái yêu cầu trước khi đi vào thiết bị xử lý tiếp theo.

HRV không loại bỏ hoàn toàn tải điều hòa

Thiết bị chỉ thu hồi một phần nhiệt, không thể đưa không khí ngoài trời về đúng nhiệt độ và độ ẩm cài đặt trong mọi điều kiện.

AHU, PAU, VRV/VRF, Chiller hoặc coil xử lý khí vẫn phải đảm nhiệm phần tải nhiệt và tải ẩm còn lại.

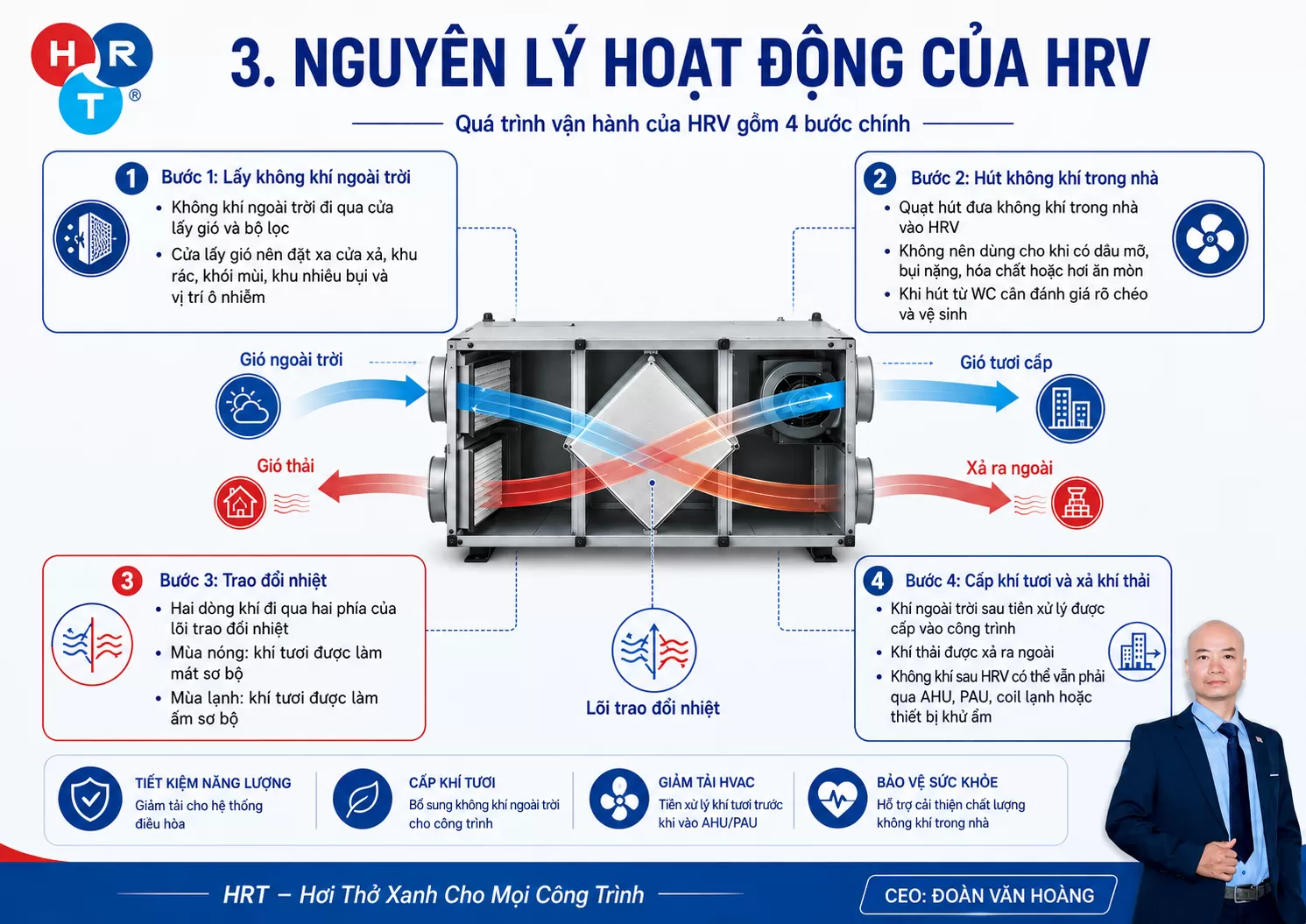

3. HRV hoạt động như thế nào?

Nguyên lý vận hành của HRV có thể chia thành bốn giai đoạn.

Giai đoạn 1: Đưa không khí ngoài trời vào thiết bị

Không khí ngoài trời đi qua cửa lấy gió, damper và bộ lọc trước khi vào lõi trao đổi nhiệt.

Cửa lấy gió nên đặt cách xa:

• Cửa xả khí thải.
• Khu tập kết rác.
• Nguồn khói và mùi.
• Khu vực giao thông nhiều bụi.
• Nguồn phát sinh hóa chất hoặc chất ô nhiễm.

Khoảng cách và hướng bố trí không phù hợp có thể khiến khí thải quay trở lại đường cấp.

Giai đoạn 2: Thu hồi không khí từ trong nhà

Quạt hút đưa không khí trong công trình về HRV.

Nguồn khí hút cần được đánh giá trước khi thiết kế. Không nên sử dụng lõi HRV thông thường để thu hồi nhiệt từ khí có:

• Dầu mỡ.
• Bụi nặng.
• Hóa chất.
• Hơi ăn mòn.
• Chất ô nhiễm nguy hiểm.

Trường hợp sử dụng khí hút từ nhà vệ sinh cần kiểm tra mức rò chéo, cấu tạo thiết bị, chênh áp và yêu cầu vệ sinh.

Giai đoạn 3: Trao đổi nhiệt qua lõi

Khí ngoài trời và khí thải đi qua hai phía của lõi trao đổi nhiệt.

Trong mùa nóng, một phần nhiệt của không khí ngoài trời được truyền sang dòng khí thải mát hơn. Vì vậy, nhiệt độ khí tươi giảm xuống trước khi được cấp vào hệ thống.

Trong mùa lạnh, khí thải ấm truyền một phần nhiệt sang khí ngoài trời lạnh, giúp nâng nhiệt độ khí cấp.

Giai đoạn 4: Cấp khí tươi và xả khí thải

Sau khi trao đổi nhiệt:

• Khí ngoài trời được tiền xử lý và đưa vào công trình.
• Khí thải được xả ra môi trường.

Trong nhiều dự án, không khí sau HRV vẫn phải đi qua AHU, PAU, coil lạnh hoặc thiết bị khử ẩm trước khi cấp vào phòng.

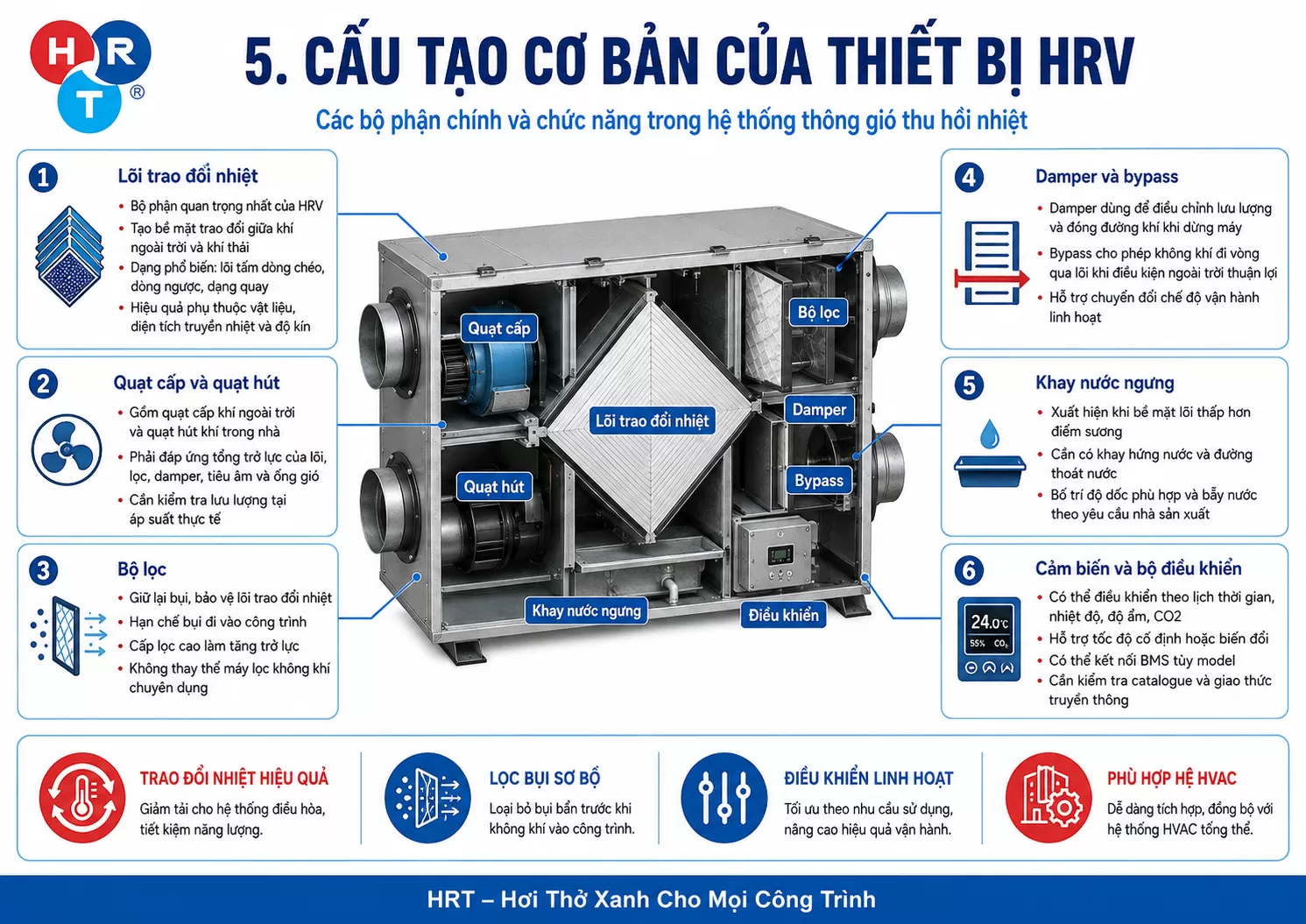

4. HRV gồm những bộ phận nào?

Lõi trao đổi nhiệt

Lõi là bộ phận trung tâm của thiết bị, tạo bề mặt truyền nhiệt giữa khí tươi và khí thải.

Các dạng thường gặp gồm:

• Lõi tấm dòng chéo.
• Lõi tấm dòng ngược.
• Bộ trao đổi nhiệt dạng quay.
• Lõi hoặc cấu hình chuyên dụng.

Khả năng trao đổi phụ thuộc vào vật liệu, diện tích bề mặt, tốc độ không khí, độ kín và trạng thái vận hành.

Quạt cấp và quạt hút

HRV thường sử dụng hai quạt:

• Quạt đưa không khí ngoài trời vào công trình.
• Quạt hút không khí trong nhà ra ngoài.

Quạt phải đáp ứng tổng trở lực của bộ lọc, lõi trao đổi, damper, tiêu âm, ống gió, cút, tê và miệng gió.

Vì vậy, không nên chọn HRV chỉ dựa vào lưu lượng tự do. Cần kiểm tra điểm làm việc của quạt tại áp suất thực tế.

Bộ lọc

Bộ lọc có nhiệm vụ giữ lại một phần bụi, bảo vệ lõi trao đổi và hạn chế bụi đi vào hệ thống.

Cấp lọc cao hơn thường làm tăng trở lực. Việc nâng cấp bộ lọc phải được tính toán đồng thời với khả năng của quạt và diện tích bề mặt lọc.

HRV có bộ lọc không đồng nghĩa với máy lọc không khí chuyên dụng.

Damper và đường bypass

Damper được sử dụng để:

• Đóng hoặc mở đường khí.
• Cân bằng lưu lượng.
• Hạn chế dòng khí ngược.
• Chuyển đổi chế độ vận hành.

Bypass cho phép không khí đi vòng qua lõi trao đổi khi điều kiện ngoài trời phù hợp hoặc khi hệ thống không cần thu hồi nhiệt.

Khay và đường thoát nước ngưng

Trong một số trạng thái nhiệt ẩm, bề mặt lõi có thể thấp hơn điểm sương và phát sinh nước ngưng.

Khi đó cần kiểm tra:

• Khay hứng nước.
• Độ dốc thoát nước.
• Đường ống thoát.
• Bẫy nước.
• Khả năng vệ sinh và bảo trì.

Cảm biến và bộ điều khiển

Tùy từng model, HRV có thể vận hành theo:

• Lịch thời gian.
• Nhiệt độ.
• Độ ẩm.
• Nồng độ CO₂.
• Tốc độ quạt cố định hoặc biến đổi.
• Tín hiệu từ hệ thống BMS.

Không phải thiết bị nào cũng tích hợp sẵn đầy đủ cảm biến và giao thức truyền thông. Catalogue phải được kiểm tra trước khi chốt phương án.

5. Năm giá trị HRV mang lại cho hệ HVAC

Cấp khí tươi chủ động

HRV giúp đưa không khí mới vào công trình và hút không khí cũ ra ngoài, hỗ trợ cải thiện điều kiện thông gió trong không gian kín.

Hạn chế thất thoát nhiệt

Một phần năng lượng còn lại trong khí thải được tận dụng để tiền xử lý không khí ngoài trời thay vì xả bỏ hoàn toàn.

Giảm tải điều hòa

Khí tươi sau lõi có nhiệt độ gần hơn với điều kiện trong phòng, giúp thiết bị phía sau xử lý mức chênh lệch nhỏ hơn.

Hỗ trợ kiểm soát áp suất

Khi lưu lượng cấp và hút được tính toán, đo kiểm và cân bằng đúng, HRV có thể hỗ trợ duy trì áp suất phù hợp cho từng khu vực.

Vận hành linh hoạt hơn

Thiết bị có thể kết hợp với cảm biến, lịch vận hành, damper bypass và hệ thống điều khiển theo nhu cầu để hạn chế chạy quạt khi không cần thiết.

Cần lưu ý rằng hiệu suất thu hồi nhiệt không phải là tỷ lệ tiết kiệm điện của toàn hệ thống. Hiệu quả thực tế còn phụ thuộc công suất quạt, trở lực bộ lọc, độ kín ống gió, mức rò chéo, thời tiết và thời gian vận hành.

6. HRV và ERV khác nhau ở điểm nào?

HRV và ERV đều được sử dụng trong hệ thống thông gió thu hồi năng lượng, nhưng phạm vi trao đổi không hoàn toàn giống nhau.

Đặc điểm của HRV

• Chủ yếu trao đổi nhiệt hiện.
• Tác động chính đến nhiệt độ.
• Không mặc định truyền hơi nước.
• Không nên xem là thiết bị hút ẩm.

Đặc điểm của ERV

• Có thể trao đổi nhiệt và một phần hơi nước.
• Tác động đến cả nhiệt độ và độ ẩm.
• Thường được xem xét khi tải ẩm là vấn đề đáng kể.
• Khả năng truyền ẩm phụ thuộc cấu tạo lõi và điều kiện vận hành.

Không nên chọn HRV hay ERV chỉ dựa vào tên gọi. Người thiết kế cần kiểm tra:

• Dữ liệu hiệu suất.
• Khả năng truyền ẩm.
• Mức rò chéo.
• Trạng thái không khí đầu vào.
• Công năng sử dụng.
• Điều kiện khí hậu.
• Yêu cầu chất lượng không khí.

7. HRV có thể kết hợp với những hệ thống nào?

Kết hợp với VRV/VRF

Dàn lạnh VRV/VRF xử lý tải nhiệt trong phòng, còn HRV cung cấp khí ngoài trời và hút khí thải.

Trong khí hậu nóng ẩm, không khí sau HRV vẫn có thể phải được khử ẩm trước khi cấp vào khu vực sử dụng.

Kết hợp với FCU

FCU đảm nhiệm tải lạnh tại từng phòng hoặc từng khu vực. HRV có thể cấp khí tươi độc lập hoặc đưa khí sau thu hồi vào mạng lưới phân phối.

Không nên đấu trực tiếp khí tươi vào cửa hút FCU khi chưa kiểm tra lưu lượng, áp suất và khả năng xử lý tải ẩm.

Kết hợp với AHU hoặc PAU

Không khí sau HRV được đưa qua AHU hoặc PAU để tiếp tục:

• Lọc.
• Làm lạnh.
• Sưởi.
• Khử ẩm.
• Điều chỉnh trạng thái.

Khi ghép nối phải làm rõ chênh áp, trình tự vận hành, khả năng hút ngược và trạng thái khi một trong hai thiết bị dừng.

Kết hợp với Chiller

HRV giúp giảm một phần tải của không khí ngoài trời trước khi dòng khí đi qua coil lạnh.

Hệ Chiller vẫn cung cấp nước lạnh cho AHU hoặc PAU xử lý phần tải còn lại.

8. Những công trình nên xem xét sử dụng HRV

Nhà ở, căn hộ và biệt thự

Phù hợp với công trình kín, dùng điều hòa thường xuyên và cần nguồn khí ngoài trời ổn định.

Cần chú ý độ ồn, chiều cao trần, cửa thăm và không gian thay lọc.

Văn phòng và phòng họp

Mật độ người có thể thay đổi theo từng khung giờ. HRV có thể kết hợp cảm biến CO₂ hoặc lịch vận hành để điều chỉnh lưu lượng theo nhu cầu.

Trường học

Phòng học tập trung nhiều người trong cùng thời điểm nên có nhu cầu thông gió đáng kể. HRV giúp cấp khí ngoài trời đồng thời giảm một phần tải do thông gió.

Khách sạn

Thiết bị có thể phục vụ từng phòng hoặc từng nhóm khu vực. Khi tận dụng khí hút nhà vệ sinh phải đánh giá rò chéo và nguy cơ nhiễm mùi.

Trung tâm thương mại

HRV có thể hoạt động độc lập hoặc kết hợp AHU, PAU. Hệ thống nên được phân vùng theo lịch sử dụng để tránh chạy đồng loạt gây lãng phí.

Nhà xưởng

Chỉ nên thu hồi nhiệt khi nguồn khí thải đủ sạch và có thể sử dụng an toàn. Khí chứa dầu, bụi nặng, hóa chất hoặc hơi ăn mòn cần giải pháp chuyên dụng.

9. Sáu tiêu chí quan trọng khi chọn HRV



1. Tính đúng lưu lượng khí tươi

Không chọn HRV chỉ theo diện tích sàn. Lưu lượng phải dựa trên:

• Công năng.
• Số người.
• Thời gian sử dụng.
• Nguồn ô nhiễm.
• Yêu cầu thông gió.
• Áp suất mong muốn.

2. Xác định đúng nguồn khí hút

Phải làm rõ khí hút có bụi, dầu mỡ, hóa chất, mùi hoặc chất ăn mòn hay không. Nguồn khí không phù hợp cần tách khỏi hệ thu hồi.

3. Kiểm tra lưu lượng tại áp suất thực tế

Thiết bị phải tạo đủ lưu lượng sau khi kết nối với bộ lọc, ống gió, damper, tiêu âm và miệng gió.

Thông số lưu lượng khi không có trở lực không thể đại diện cho điều kiện lắp đặt thực tế.

4. So sánh hiệu suất trong cùng điều kiện

Chỉ nên so sánh các model tại cùng:

• Lưu lượng.
• Nhiệt độ đầu vào.
• Trạng thái cân bằng.
• Phương pháp thử.
• Mức trở lực.

Không dùng hiệu suất cực đại tại lưu lượng thấp để đại diện cho toàn bộ quá trình vận hành.

5. Kiểm tra rò chéo

Mức rò giữa khí thải và khí cấp đặc biệt quan trọng khi nguồn khí hút có mùi hoặc chất lượng thấp.

Đối với công trình yêu cầu cao, cần xem xét các thông số như EATR và OACF.

6. Đảm bảo khả năng bảo trì

Vị trí lắp đặt phải đủ không gian để:

• Thay bộ lọc.
• Tháo lõi trao đổi.
• Kiểm tra quạt.
• Vệ sinh khay nước.
• Bảo trì damper.
• Kiểm tra cảm biến.

Sau khi thi công, cần đo kiểm và cân bằng lưu lượng cấp – hút thay vì đánh giá bằng cảm giác tại miệng gió.

10. Các lỗi thường khiến hệ thống HRV kém hiệu quả

Xem HRV như máy điều hòa

HRV không tự tạo lạnh, không có đầy đủ chu trình lạnh và không thay thế VRV/VRF, Chiller hay hệ điều hòa khác.

Cho rằng HRV xử lý hoàn toàn độ ẩm

HRV thông thường chủ yếu trao đổi nhiệt hiện. Trong điều kiện nóng ẩm, không khí sau HRV vẫn có thể mang tải ẩm lớn.

Chỉ quan tâm đến hiệu suất thu hồi

Một thiết bị có hiệu suất cao nhưng quạt tiêu thụ nhiều điện, trở lực lớn hoặc lưu lượng thực tế thấp chưa chắc mang lại hiệu quả tổng thể tốt.

Dùng nguồn khí thải không phù hợp

Dầu mỡ, hóa chất và bụi nặng có thể làm bẩn lõi, tăng trở lực, giảm hiệu suất và phát sinh nguy cơ ô nhiễm.

Không cân bằng lưu lượng cấp – hút

Mất cân bằng có thể làm thay đổi áp suất phòng, gây hút bụi, lọt mùi hoặc giảm lượng khí ngoài trời hữu hiệu.

Bỏ qua nước ngưng

Đường thoát nước không đúng có thể gây tràn nước, ẩm trần, mùi và ăn mòn thiết bị.

Đặt cửa lấy gió gần cửa xả

Cách bố trí này làm tăng nguy cơ khí thải quay lại đường khí tươi.

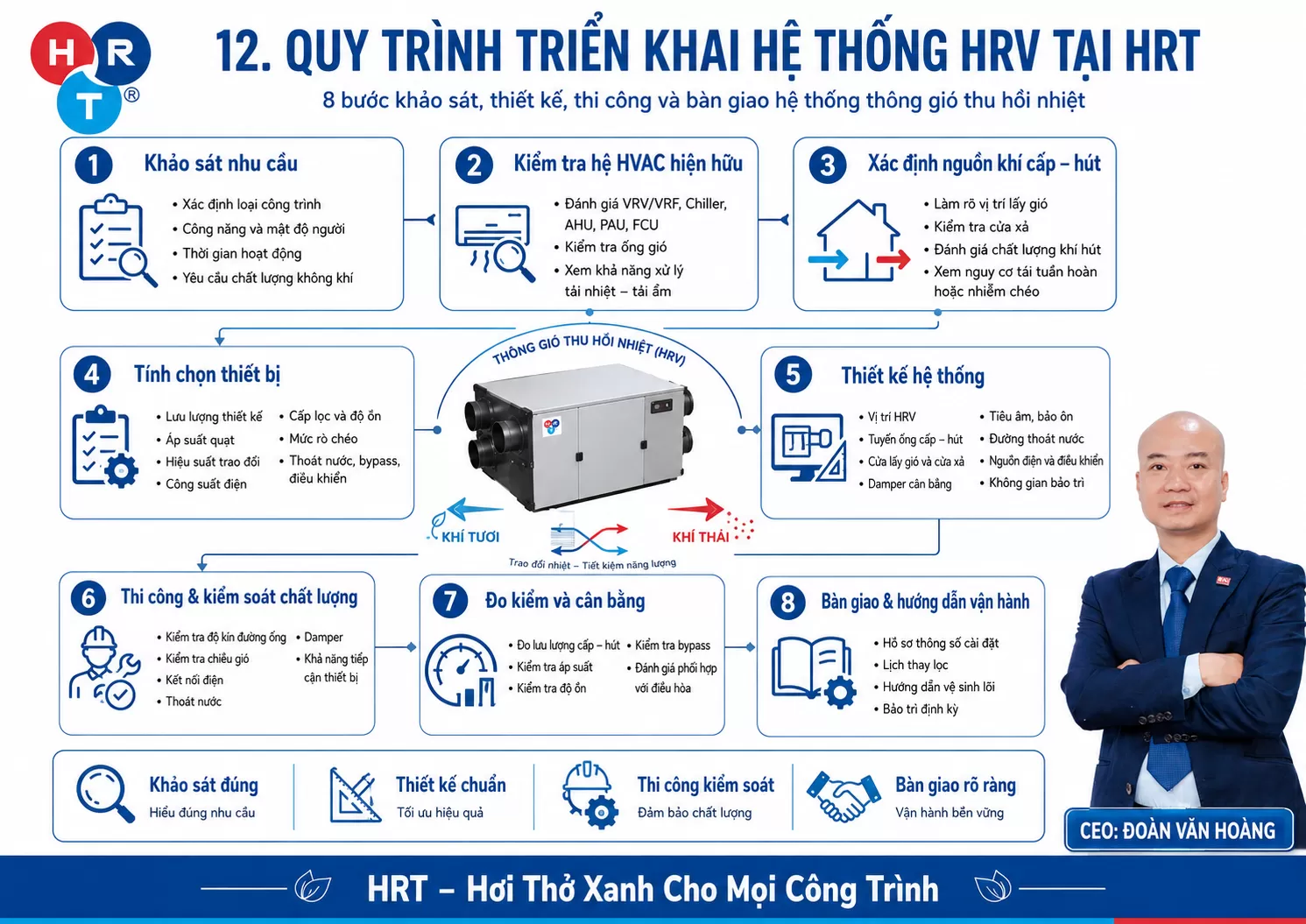

11. Quy trình triển khai hệ thống HRV tại HRT

Khảo sát công trình

HRT xác định công năng, mật độ sử dụng, thời gian hoạt động, nguồn ô nhiễm và yêu cầu chất lượng không khí.

Đánh giá hệ thống hiện hữu

Kiểm tra VRV/VRF, Chiller, AHU, PAU, FCU, đường ống gió và khả năng xử lý tải nhiệt – tải ẩm.

Phân tích nguồn khí cấp và khí hút

Làm rõ vị trí lấy gió, cửa xả, chất lượng khí hút, nguy cơ tái tuần hoàn và nhiễm chéo.

Tính chọn HRV

Các thông số được kiểm tra gồm:

• Lưu lượng.
• Áp suất quạt.
• Hiệu suất trao đổi.
• Công suất điện.
• Cấp lọc.
• Độ ồn.
• Mức rò chéo.
• Thoát nước.
• Bypass.
• Điều khiển.

Thiết kế kỹ thuật

Hồ sơ thể hiện rõ vị trí thiết bị, tuyến ống, cửa lấy gió, cửa xả, damper, tiêu âm, bảo ôn, thoát nước, nguồn điện và không gian bảo trì.

Thi công và kiểm soát chất lượng

Hệ thống được kiểm tra độ kín ống gió, chiều gió, kết nối điện, damper, đường thoát nước và khả năng tiếp cận thiết bị.

Đo kiểm và cân bằng

Sau khi hoàn thành, HRT đo lưu lượng cấp – hút, áp suất, độ ồn, chế độ bypass và khả năng phối hợp với hệ điều hòa.

Bàn giao vận hành

Hồ sơ bàn giao gồm thông số cài đặt, lịch thay lọc, hướng dẫn vệ sinh lõi và kế hoạch bảo trì.

12. Bảo trì HRV cần thực hiện những gì?

Hệ thống cần được kiểm tra định kỳ để duy trì lưu lượng và hiệu quả trao đổi nhiệt.

Các hạng mục chính gồm:

• Vệ sinh hoặc thay bộ lọc.
• Kiểm tra bụi trên lõi trao đổi.
• Kiểm tra quạt và động cơ.
• Kiểm tra tiếng ồn, độ rung.
• Kiểm tra damper và bộ truyền động.
• Vệ sinh khay nước ngưng.
• Thông đường thoát nước.
• Kiểm tra cảm biến.
• Đo lại lưu lượng cấp – hút.

Bộ lọc bẩn làm tăng trở lực, giảm lưu lượng và khiến quạt tiêu thụ nhiều điện hơn. Lõi bám bụi cũng làm giảm khả năng trao đổi nhiệt.

Kết luận

HRV là giải pháp thông gió thu hồi nhiệt giúp công trình cấp khí ngoài trời, hạn chế thất thoát năng lượng và giảm một phần tải cho hệ thống HVAC.

Tuy nhiên, hiệu quả không chỉ phụ thuộc vào hiệu suất lõi trao đổi. Một hệ thống HRV muốn vận hành ổn định cần được tính đúng lưu lượng, chọn đúng áp suất quạt, kiểm soát nguồn khí hút, hạn chế rò chéo, bố trí thoát nước và đo cân bằng sau khi thi công.

HRT cung cấp giải pháp khảo sát, tư vấn, thiết kế, thi công, đo kiểm và tối ưu hệ thống HRV kết hợp VRV/VRF, Chiller, AHU, PAU, FCU và hệ thống thông gió cho từng loại công trình.
