ERV LÀ GÌ? ERV KHÁC HRV THẾ NÀO TRONG HỆ THỐNG HVAC?

Một phòng sử dụng điều hòa vẫn có thể bí, nhiều mùi và khiến người bên trong nhanh mệt nếu không được cấp đủ không khí ngoài trời.

Nhưng khi đưa khí tươi nóng ẩm trực tiếp vào công trình, hệ thống điều hòa lại phải xử lý thêm một lượng lớn nhiệt và hơi ẩm. Điều này làm tăng tải cho AHU, PAU, Chiller hoặc hệ VRV/VRF.

ERV được sử dụng để giải quyết đồng thời hai bài toán:

• Đưa khí tươi vào công trình.
• Thu hồi một phần năng lượng còn lại trong khí thải.

Tuy nhiên, ERV không phải thiết bị cứ lắp vào là chắc chắn tiết kiệm điện. Hiệu quả chỉ đạt được khi lưu lượng, áp suất, tải nhiệt ẩm, nguồn khí hút và đường ống được tính toán đúng.

Quan điểm của HRT:

Hiểu đúng nhu cầu – Chọn đúng thiết bị – Kiểm soát đúng nguồn khí – Đo kiểm rõ đến cùng.

ERV là gì?

ERV là viết tắt của Energy Recovery Ventilator, nghĩa là thiết bị thông gió thu hồi năng lượng.

Thiết bị vận hành với hai dòng không khí:

• Không khí ngoài trời được đưa vào công trình.
• Không khí trong nhà được hút ra ngoài.

Bên trong ERV có lõi trao đổi năng lượng. Hai dòng khí đi qua các khoang riêng nhưng có thể trao đổi một phần:

• Nhiệt độ.
• Hơi ẩm.

Nhờ đó, khí tươi được tiền xử lý trước khi cấp vào phòng hoặc đưa đến thiết bị HVAC phía sau.

ERV có thể kết nối với:

• AHU.
• PAU.
• Hệ thống VRV hoặc VRF.
• Hệ thống Chiller.
• Đường ống cấp khí tươi độc lập.
• Hệ thống điều khiển BMS.

Vì sao công trình cần ERV?

Phòng kín vẫn cần không khí ngoài trời

Nhiều hệ điều hòa chỉ tuần hoàn lại không khí trong phòng. Thiết bị có thể duy trì nhiệt độ nhưng không tự động bổ sung đủ khí tươi.

Khi phòng kín có đông người, CO₂, mùi và chất ô nhiễm có thể tích tụ nhanh hơn.

ERV giúp đưa khí ngoài trời vào bằng hệ thống cơ khí thay vì phụ thuộc vào:

• Khe cửa.
• Cửa sổ.
• Rò lọt tự nhiên.
• Điều kiện gió bên ngoài.

Lưu lượng khí tươi vẫn phải được tính theo công năng, số người, thời gian sử dụng, diện tích và tiêu chuẩn áp dụng.

Khí tươi làm tăng tải điều hòa

Trong điều kiện nóng ẩm, không khí ngoài trời thường có nhiệt độ và hàm lượng hơi ẩm cao hơn không khí trong phòng.

Khi cấp trực tiếp lượng khí này vào công trình, hệ thống điều hòa phải xử lý:

• Tải nhiệt hiện do chênh lệch nhiệt độ.
• Tải nhiệt ẩn do độ ẩm.
• Phần nhiệt xâm nhập từ không khí ngoài trời.
• Nguy cơ đọng sương khi kiểm soát ẩm không tốt.

ERV tận dụng khí thải mát và khô hơn để giảm một phần tải trước khi khí tươi đi vào AHU, PAU hoặc khu vực sử dụng.

Bốn vai trò chính của ERV trong HVAC

1. Cấp khí tươi có kiểm soát

ERV đưa không khí ngoài trời vào công trình theo lưu lượng được thiết kế.

Giải pháp này phù hợp với:

• Văn phòng.
• Phòng họp.
• Khách sạn.
• Trường học.
• Phòng gym.
• Trung tâm thương mại.
• Căn hộ và biệt thự kín.
• Khu vực văn phòng trong nhà máy.

ERV không có nghĩa là có thể giảm tùy ý lưu lượng khí tươi. Thiết bị chỉ giúp thu hồi năng lượng trong quá trình thông gió.

2. Thu hồi một phần nhiệt

Vào mùa nóng, khí thải từ phòng điều hòa thường mát hơn khí ngoài trời. Một phần nhiệt từ khí ngoài trời được truyền sang dòng khí thải trước khi bị đẩy ra ngoài.

Kết quả là khí tươi sau ERV được làm mát sơ bộ.

Trong mùa lạnh, quá trình có thể diễn ra ngược lại. Khí thải ấm hỗ trợ làm ấm sơ bộ không khí ngoài trời trước khi cấp vào phòng.

3. Thu hồi một phần độ ẩm

ERV có khả năng truyền một phần hơi ẩm giữa hai dòng khí.

Trong điều kiện nóng ẩm, thiết bị có thể giúp giảm bớt lượng hơi ẩm đi vào công trình. Nhờ đó, coil lạnh phía sau phải xử lý tải ẩm thấp hơn.

Tuy nhiên, ERV không phải máy hút ẩm.

Công trình có yêu cầu kiểm soát độ ẩm chặt vẫn có thể cần:

• PAU xử lý khí tươi.
• Coil lạnh đủ tải ẩn.
• Thiết bị khử ẩm.
• Reheat.
• Hệ điều khiển nhiệt độ và độ ẩm.

4. Hỗ trợ giảm tải hệ thống điều hòa

Khi khí tươi đã được tiền xử lý, AHU, PAU hoặc hệ điều hòa phía sau phải xử lý mức chênh lệch nhiệt độ và độ ẩm nhỏ hơn.

Mức tiết kiệm thực tế phụ thuộc vào:

• Khí hậu.
• Lưu lượng khí tươi.
• Lịch vận hành.
• Hiệu suất lõi trao đổi.
• Độ sụt áp của thiết bị.
• Công suất quạt.
• Tình trạng bộ lọc.
• Độ kín của đường ống.
• Chế độ bypass.

Không nên chỉ nhìn vào phần trăm thu hồi trên catalogue rồi kết luận toàn bộ công trình sẽ tiết kiệm tương ứng.

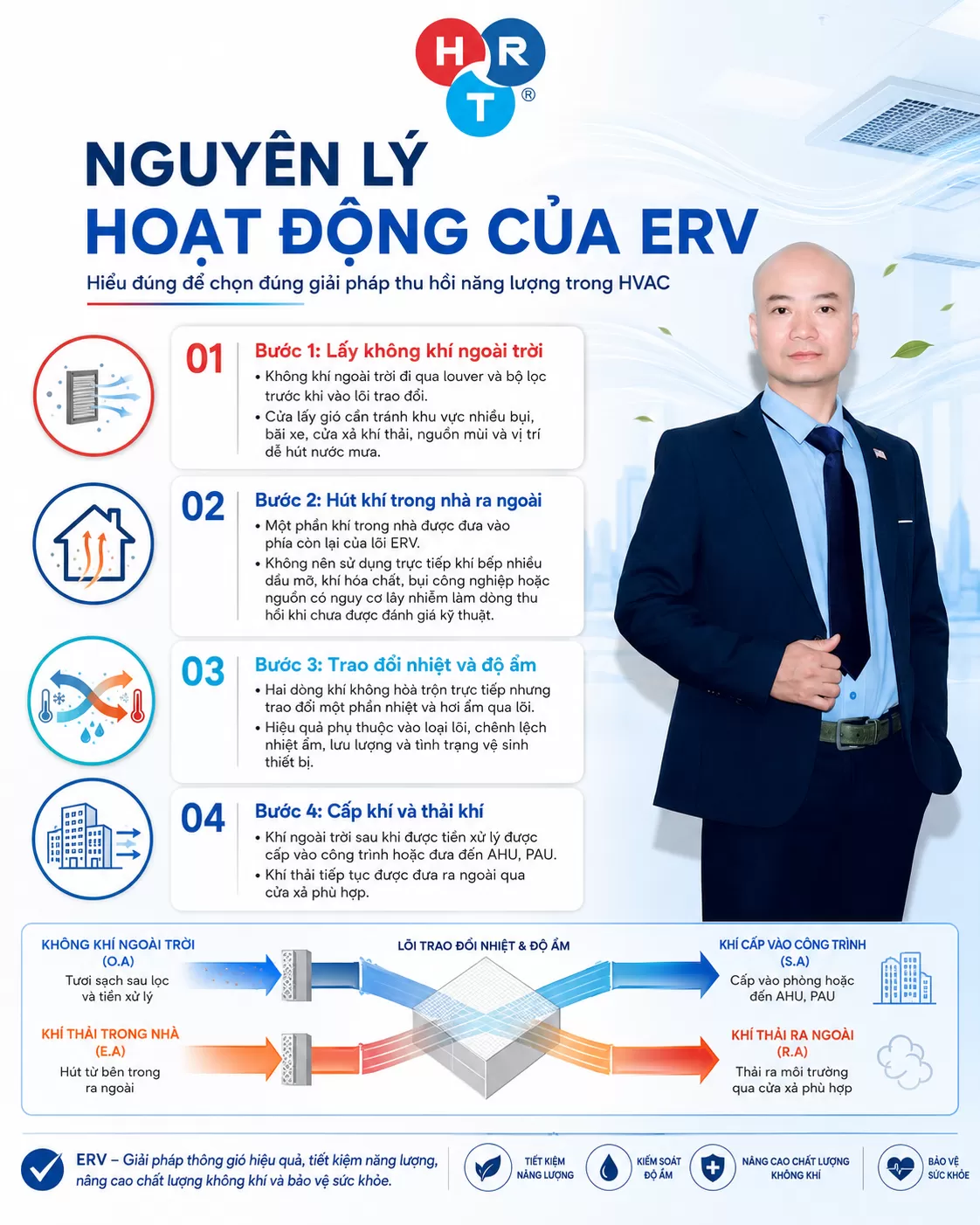

ERV hoạt động như thế nào?

Giai đoạn 1: Lấy không khí ngoài trời

Không khí ngoài trời đi qua cửa lấy gió, louver và bộ lọc trước khi vào lõi trao đổi.

Cửa lấy gió phải tránh:

• Cửa xả khí thải.
• Bãi xe.
• Khu tập kết rác.
• Nguồn khói và mùi.
• Khu vực nhiều bụi.
• Vị trí dễ hút nước mưa.

Giai đoạn 2: Hút khí trong nhà

Một phần không khí trong nhà được hút vào khoang còn lại của thiết bị.

Nguồn khí hút phải được lựa chọn cẩn thận. Không nên mặc định sử dụng các dòng khí sau để thu hồi năng lượng:

• Khí bếp chứa nhiều dầu mỡ.
• Khí hóa chất.
• Hơi ăn mòn.
• Bụi công nghiệp nặng.
• Khí độc hại.
• Nguồn có nguy cơ lây nhiễm.

Giai đoạn 3: Trao đổi năng lượng

Hai dòng khí đi qua các khoang riêng của lõi ERV.

Nhiệt và một phần hơi ẩm được truyền qua vật liệu trao đổi. Hiệu quả phụ thuộc vào:

• Loại lõi.
• Chênh lệch nhiệt độ.
• Chênh lệch độ ẩm.
• Lưu lượng hai dòng.
• Độ cân bằng cấp và hút.
• Tình trạng vệ sinh.
• Độ kín của thiết bị.

Giai đoạn 4: Cấp khí và thải khí

Khí ngoài trời sau khi được tiền xử lý sẽ:

• Cấp trực tiếp vào phòng.
• Đưa đến AHU.
• Đưa đến PAU.
• Phân phối qua hệ thống ống gió.

Khí thải tiếp tục được đưa ra ngoài qua cửa xả phù hợp.

ERV có phải máy điều hòa không?

Không.

ERV không tạo lạnh bằng máy nén như điều hòa, Chiller hoặc hệ VRV/VRF.

Thiết bị chỉ tận dụng năng lượng còn lại trong khí thải để tiền xử lý khí tươi.

Sau khi qua ERV, không khí vẫn có thể:

• Chưa đủ lạnh.
• Chưa đủ khô.
• Chưa đạt nhiệt độ cấp gió.
• Chưa đáp ứng cấp lọc yêu cầu.

Vì vậy, ERV không thay thế:

• AHU.
• PAU.
• FCU.
• Điều hòa trung tâm.
• Máy hút ẩm.
• Bộ lọc chuyên dụng.

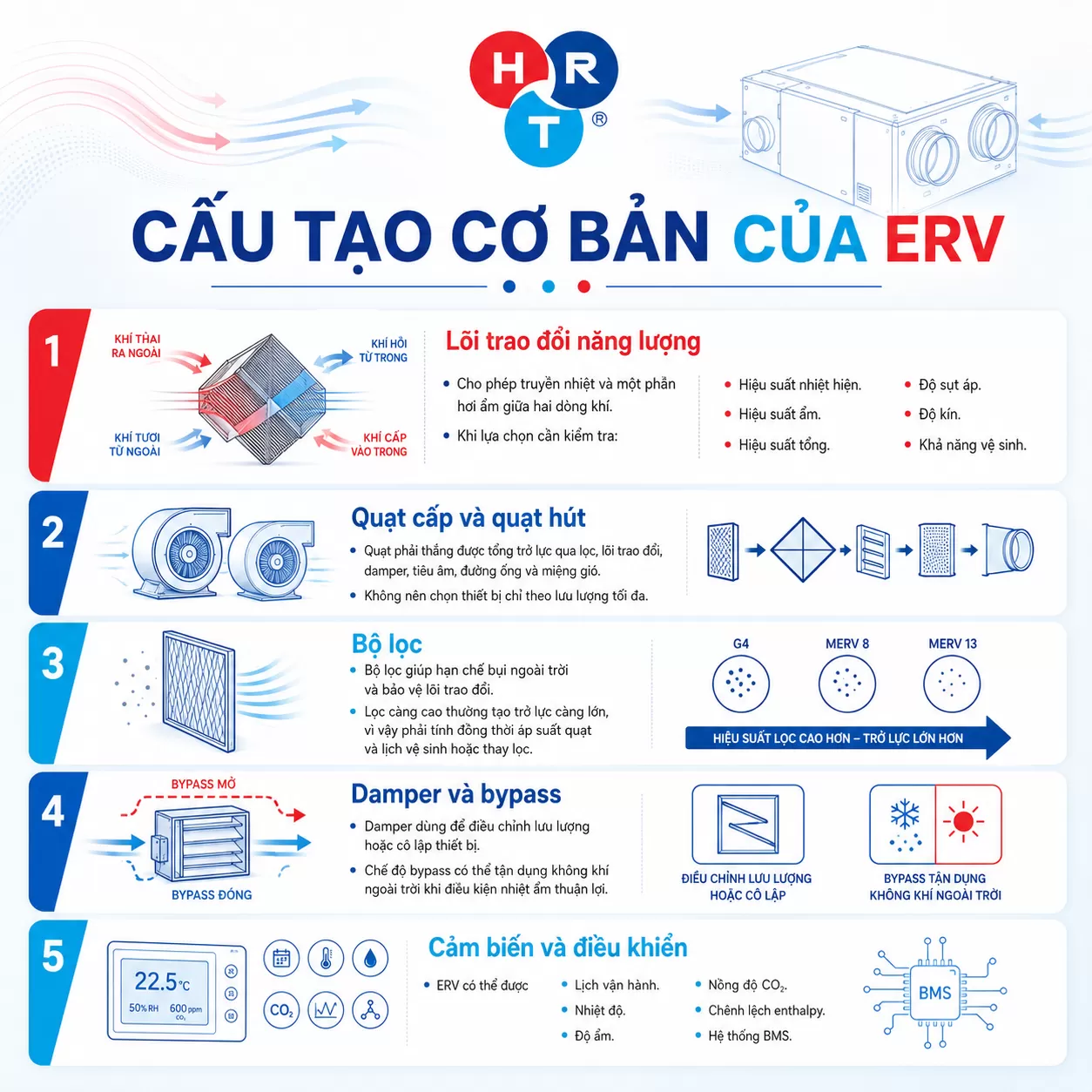

Cấu tạo của một thiết bị ERV

Lõi trao đổi năng lượng

Đây là bộ phận quan trọng nhất của ERV.

Lõi cho phép truyền nhiệt và một phần hơi ẩm giữa khí ngoài trời với khí thải.

Khi lựa chọn cần kiểm tra:

• Hiệu suất nhiệt hiện.
• Hiệu suất ẩn.
• Hiệu suất tổng.
• Độ sụt áp.
• Độ kín.
• Khả năng tháo vệ sinh.
• Tuổi thọ vật liệu.

Quạt cấp và quạt hút

Quạt phải thắng được tổng trở lực của:

• Bộ lọc.
• Lõi trao đổi.
• Damper.
• Tiêu âm.
• Đường ống.
• Co và cút.
• Miệng gió.

Không nên chọn ERV chỉ dựa vào lưu lượng tối đa khi thiết bị chạy tự do.

Cần kiểm tra lưu lượng tại đúng áp suất tĩnh ngoài của hệ thống.

Bộ lọc

Bộ lọc phía khí ngoài trời giúp hạn chế bụi đi vào công trình. Bộ lọc phía khí thải giúp bảo vệ lõi trao đổi.

Cấp lọc càng cao thường tạo trở lực càng lớn. Do đó phải tính đồng thời:

• Áp suất quạt.
• Diện tích lọc.
• Chu kỳ vệ sinh.
• Thời gian thay lọc.
• Không gian tiếp cận.

Damper và chế độ bypass

Damper được sử dụng để điều chỉnh lưu lượng hoặc cô lập thiết bị.

Chế độ bypass cho phép không khí đi vòng qua lõi khi điều kiện ngoài trời thuận lợi. Ví dụ, khí ngoài trời mát và khô có thể được đưa trực tiếp vào công trình để hỗ trợ làm mát tự nhiên.

Cảm biến và điều khiển

ERV có thể vận hành theo:

• Lịch cài đặt.
• Nhiệt độ.
• Độ ẩm.
• CO₂.
• Chênh lệch enthalpy.
• Tín hiệu từ BMS.

CO₂ là một chỉ báo hữu ích cho mật độ người nhưng không đại diện cho toàn bộ chất ô nhiễm trong không khí.

ERV và HRV khác nhau thế nào?

Có thể hiểu đơn giản:

• HRV chủ yếu thu hồi nhiệt.
• ERV thu hồi nhiệt và một phần độ ẩm.

Khi nào nên chọn ERV?

ERV thường được xem xét khi công trình:

• Có lưu lượng khí tươi tương đối lớn.
• Vận hành điều hòa nhiều giờ mỗi ngày.
• Nằm trong khu vực nóng ẩm.
• Cần giảm một phần tải khí tươi.
• Có nguồn khí hút tương đối sạch.
• Có đủ không gian đường ống và bảo trì.
• Yêu cầu kiểm soát chất lượng không khí ổn định.

ERV đặc biệt phù hợp với văn phòng, khách sạn, trường học, phòng họp và công trình kín có mật độ người cao.

Khi nào HRV hoặc giải pháp khác có thể phù hợp hơn?

ERV không phải lựa chọn tốt nhất trong mọi trường hợp.

HRV hoặc phương án khác có thể được cân nhắc khi:

• Công trình không muốn truyền hơi ẩm giữa hai dòng.
• Nguồn khí hút có nguy cơ mang mùi.
• Có yêu cầu vệ sinh nghiêm ngặt.
• Hệ thống đã có thiết bị xử lý ẩm chuyên dụng.
• Dữ liệu rò chéo của ERV không đáp ứng.
• Khả năng vệ sinh lõi ERV không phù hợp.
• Điều kiện vận hành chủ yếu cần thu hồi nhiệt hiện.

Không nên lựa chọn theo tư duy “ERV hiện đại hơn nên chắc chắn tốt hơn HRV”.

ERV có gây truyền mùi không?

Hai dòng khí trong ERV không được thiết kế để hòa trộn trực tiếp. Tuy nhiên, hiện tượng nhiễm chéo vẫn có thể phát sinh do:

• Gioăng không kín.
• Khe hở của vỏ máy.
• Carryover ở bánh xe enthalpy.
• Chênh lệch áp suất quá lớn.
• Damper bị hở.
• Lắp đặt sai hướng.
• Đường lấy gió và xả gió bố trí quá gần nhau.

Vì vậy, cần kiểm tra dữ liệu của nhà sản xuất về:

• Tỷ lệ rò.
• Cấu tạo lõi.
• Chênh áp cho phép.
• Hướng bố trí quạt.
• Nguồn khí hút được phép sử dụng.

Tiêu chí lựa chọn ERV đúng kỹ thuật

Lưu lượng khí tươi

Lưu lượng phải được tính theo số người, diện tích, công năng, nguồn ô nhiễm và tiêu chuẩn áp dụng.

Không chọn thiết bị chỉ theo diện tích quảng cáo.

Áp suất tĩnh ngoài

Cần tính toàn bộ trở lực qua:

• Đường ống.
• Bộ lọc.
• Lõi ERV.
• Damper.
• Tiêu âm.
• Co cút.
• Miệng gió.

Hiệu suất thu hồi

Phải so sánh các thiết bị tại cùng:

• Lưu lượng.
• Điều kiện nhiệt độ.
• Điều kiện độ ẩm.
• Mức cân bằng hai dòng.
• Phương pháp thử.

Độ sụt áp

Lõi có hiệu suất cao nhưng trở lực lớn có thể làm tăng điện năng của quạt.

Cần đánh giá hiệu quả tổng thể, không chỉ nhìn vào tỷ lệ thu hồi.

Độ ồn

Độ ồn phải được kiểm tra tại đúng lưu lượng và áp suất làm việc, đặc biệt khi thiết bị đặt gần:

• Phòng ngủ.
• Phòng họp.
• Lớp học.
• Không gian yêu cầu yên tĩnh.

Không gian bảo trì

Phải chừa đủ diện tích để:

• Mở cửa máy.
• Thay lọc.
• Tháo lõi.
• Vệ sinh quạt.
• Kiểm tra damper.
• Xử lý nước ngưng.
• Bảo trì động cơ và điều khiển.

Những sai lầm thường gặp

Nghĩ ERV thay thế điều hòa

ERV chỉ tiền xử lý khí tươi, không bảo đảm nhiệt độ và độ ẩm cuối cùng.

Chọn máy chỉ theo lưu lượng

Thiết bị phải đáp ứng đồng thời lưu lượng và áp suất tại điểm làm việc.

Không tính tải ẩm còn lại

ERV chỉ giảm một phần hơi ẩm. Coil lạnh hoặc thiết bị khử ẩm vẫn phải xử lý phần còn lại.

Hút khí bếp qua ERV thông thường

Dầu mỡ có thể bám vào lõi, gây tắc, truyền mùi và làm tăng nguy cơ mất vệ sinh.

Không cân bằng cấp và hút

Hai dòng khí mất cân bằng có thể làm giảm hiệu suất thu hồi và thay đổi áp suất công trình.

Không TAB sau khi lắp đặt

Quạt chạy không có nghĩa lưu lượng thực tế đã đúng thiết kế.

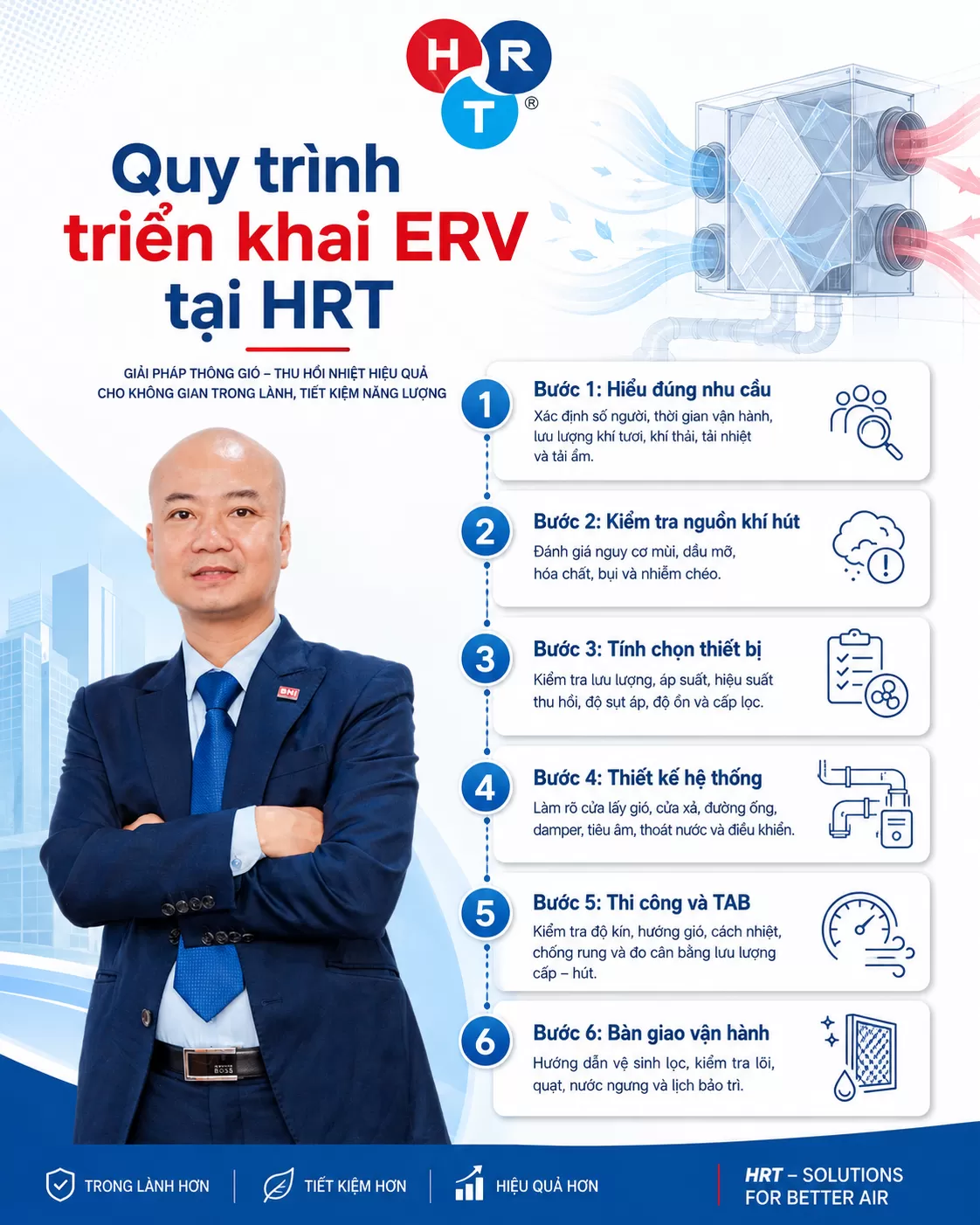

Quy trình triển khai ERV tại HRT

Bước 1: Đánh giá nguồn khí hút

Kiểm tra mùi, dầu mỡ, hóa chất, bụi, nguy cơ nhiễm chéo và điều kiện vệ sinh.

Bước 2: Tính chọn thiết bị

Làm rõ lưu lượng, áp suất, hiệu suất thu hồi, độ sụt áp, độ ồn, cấp lọc và phương án điều khiển.

Bước 3: Thiết kế hệ thống

Hồ sơ phải thể hiện:

• Cửa lấy gió.
• Cửa xả.
• Đường ống cấp và hút.
• Damper.
• Tiêu âm.
• Cách nhiệt.
• Thoát nước.
• Nguồn điện.
• Kết nối BMS.
• Khoảng bảo trì.

Bước 4: Thi công và kiểm soát chất lượng

Kiểm tra độ kín, hướng gió, chống rung, cách nhiệt, chênh áp và khả năng tiếp cận thiết bị.

Bước 5: TAB và nghiệm thu

Đo thực tế:

• Lưu lượng cấp.
• Lưu lượng hút.
• Áp suất.
• Nhiệt độ.
• Độ ẩm.
• Độ ồn.
• Trạng thái bypass.
• Tín hiệu điều khiển.

Bước 6: Bàn giao vận hành

Hướng dẫn vệ sinh lọc, kiểm tra lõi, quạt, damper, nước ngưng và lịch bảo trì.

Kết luận

ERV là thiết bị thông gió thu hồi năng lượng, giúp đưa khí tươi vào công trình và tận dụng một phần nhiệt, độ ẩm của khí thải.

Điểm khác nhau cơ bản:

• HRV chủ yếu thu hồi nhiệt.
• ERV thu hồi nhiệt và một phần độ ẩm.

ERV có thể hỗ trợ giảm tải cho HVAC nhưng hiệu quả phụ thuộc vào toàn bộ hệ thống, không chỉ riêng thiết bị.

Tính đúng lưu lượng – Chọn đúng áp suất – Kiểm soát đúng nguồn khí – Cân bằng đúng cấp hút – Bảo trì rõ đến cùng.
