Điều hòa Packaged cho nhà xưởng không chỉ là chọn một máy công suất lớn

Nhà xưởng công nghiệp thường có đặc điểm hoàn toàn khác văn phòng hoặc công trình dân dụng.

Không gian có thể rất rộng, trần cao, nhiều máy móc tỏa nhiệt, cửa thường xuyên mở, lượng gió hút thải lớn và thời gian vận hành kéo dài.

Vì vậy, lựa chọn điều hòa cho nhà xưởng không thể chỉ dựa trên diện tích sàn.

Một hệ thống Packaged muốn hoạt động hiệu quả phải đồng thời giải quyết được:

• Tải nhiệt thực tế.
• Lưu lượng không khí.
• Cột áp quạt.
• Phân phối gió.
• Gió tươi.
• Gió hồi.
• Hút thải.
• Điều kiện bảo trì.
• Tiêu thụ năng lượng.
• Khả năng vận hành ổn định.

Đây chính là lý do điều hòa Packaged cần được xem như một giải pháp HVAC hoàn chỉnh, không chỉ là một thiết bị lạnh.

---

Điều hòa Packaged là gì?

Điều hòa Packaged là hệ thống điều hòa công suất tương đối lớn, trong đó nhiều thành phần chính của chu trình lạnh được tích hợp trong một cụm thiết bị.

Tùy cấu hình, không khí sau xử lý được đưa tới khu vực sử dụng thông qua hệ thống:

• Ống gió.
• Miệng gió.
• Cửa cấp gió.
• Hệ thống hồi gió.

Packaged thường được xem xét cho:

• Nhà máy.
• Nhà xưởng.
• Kho.
• Trung tâm logistics.
• Khu vực sản xuất.
• Không gian thương mại lớn.
• Khu vực có nhu cầu cấp lưu lượng gió lớn.

Điểm mạnh của Packaged không chỉ nằm ở công suất lạnh mà còn ở khả năng kết hợp với hệ thống phân phối gió để đưa không khí đến đúng khu vực cần điều hòa.

---

Khi nào nhà xưởng nên cân nhắc sử dụng Packaged?

Không phải nhà xưởng nào cũng nên mặc định chọn Packaged.

Hệ thống này thường đáng cân nhắc khi công trình có các đặc điểm sau.

Không gian lớn và tương đối ít phân vùng

Nếu một khu vực sản xuất rộng có yêu cầu nhiệt độ tương đối đồng nhất, Packaged có thể giúp đơn giản hóa hệ thống so với việc bố trí quá nhiều dàn lạnh nhỏ.

Cần lưu lượng gió lớn

Với nhà xưởng cao và rộng, vấn đề không chỉ là tạo ra đủ công suất lạnh.

Không khí lạnh còn phải được đưa đến đúng vùng làm việc.

Do đó, khả năng đáp ứng:

Lưu lượng gió + Cột áp quạt + Hệ thống ống gió

có vai trò rất quan trọng.

Có không gian đặt thiết bị và đi ống gió

Packaged phù hợp hơn khi công trình có:

• Khu vực đặt thiết bị.
• Không gian cho đường ống gió.
• Lối bảo trì.
• Nguồn điện phù hợp.
• Vị trí thoát nước ngưng.
• Khả năng đưa thiết bị lớn vào công trình.

Nhà máy muốn hệ thống tương đối tập trung

So với việc bố trí nhiều thiết bị phân tán, Packaged có thể giúp giảm số lượng cụm máy phải quản lý tại một số loại công trình.

---

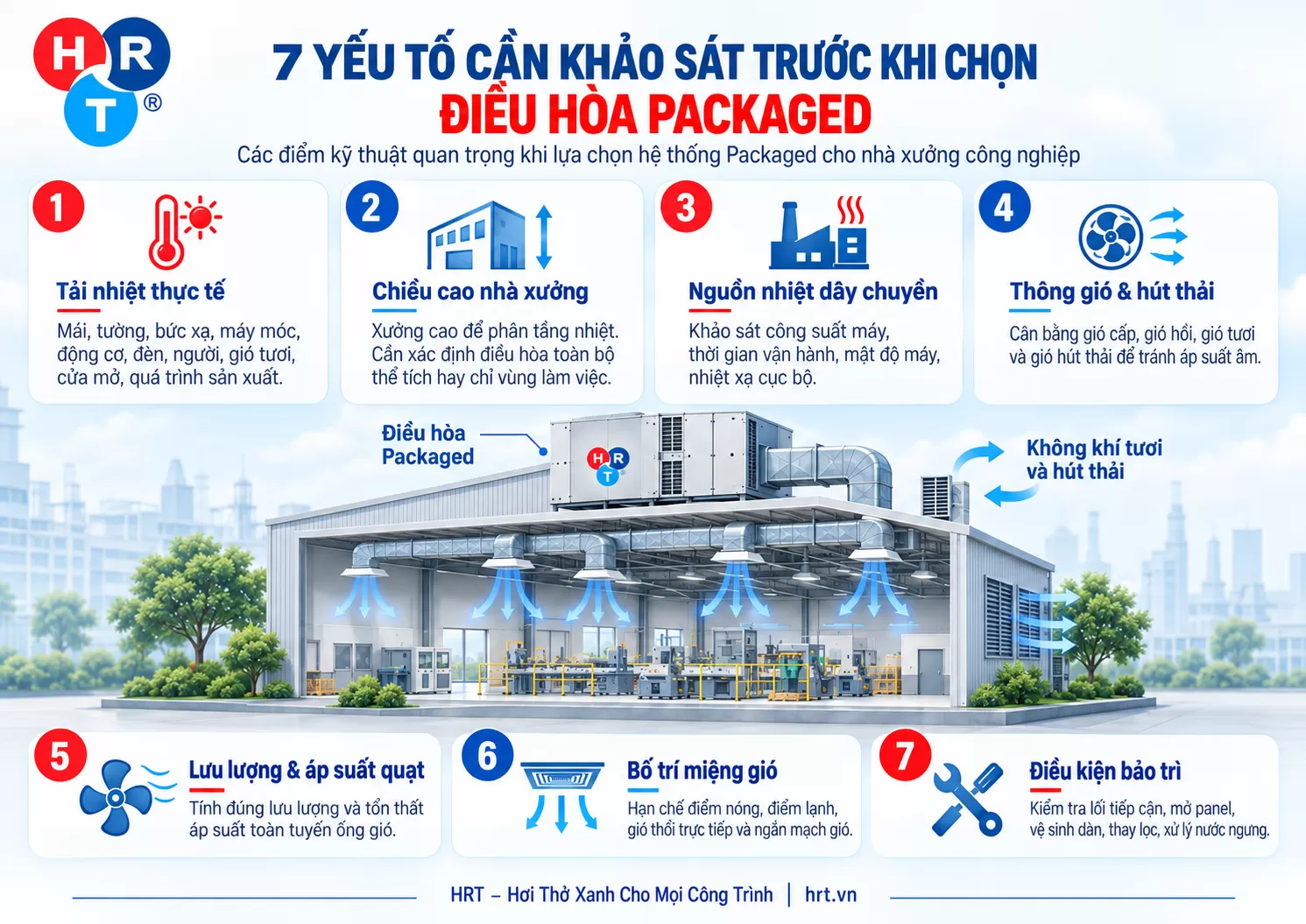

7 yếu tố cần khảo sát trước khi chọn điều hòa Packaged

Đây là phần quan trọng nhất trước khi quyết định model và công suất.

---

1. Tải nhiệt thực tế của nhà xưởng

Công suất điều hòa phải bắt đầu từ tải nhiệt.

Các nguồn tải thường gặp gồm:

• Nhiệt truyền qua mái.
• Nhiệt qua tường.
• Bức xạ mặt trời.
• Máy móc sản xuất.
• Động cơ.
• Chiếu sáng.
• Người lao động.
• Gió tươi.
• Không khí lọt qua cửa.
• Nhiệt từ quá trình sản xuất.

Hai nhà xưởng có cùng diện tích hoàn toàn có thể yêu cầu công suất lạnh khác nhau rất lớn.

Vì vậy, không nên sử dụng một hệ số W/m² duy nhất cho mọi loại nhà xưởng.

---

2. Chiều cao và thể tích nhà xưởng

Diện tích sàn chỉ phản ánh một phần quy mô không gian.

Ví dụ:

• Nhà xưởng cao 4 m.
• Nhà xưởng cao 12 m.

Dù có cùng diện tích nhưng đặc tính nhiệt và khả năng phân bố không khí rất khác nhau.

Nhà xưởng cao thường xuất hiện hiện tượng phân tầng nhiệt.

Không khí nóng có xu hướng tích tụ phía trên, trong khi con người lại làm việc ở khu vực thấp hơn.

Do đó, kỹ sư cần xác định ngay từ đầu:

Điều hòa toàn bộ thể tích hay chỉ điều hòa vùng làm việc?

Quyết định này tác động trực tiếp đến tải lạnh và phương án cấp gió.

---

3. Nguồn nhiệt của dây chuyền sản xuất

Trong nhiều nhà máy, tải nhiệt từ máy móc có thể lớn hơn tải từ người hoặc đèn chiếu sáng.

Cần thu thập ít nhất:

• Công suất thiết bị.
• Thời gian hoạt động.
• Hệ số vận hành đồng thời.
• Nhiệt thải ra khu vực.
• Vị trí phát nhiệt.
• Khả năng hút nhiệt tại nguồn.

Ví dụ, nếu một máy sản xuất phát nhiệt mạnh tại một điểm cố định, giải pháp hợp lý có thể là hút nhiệt ngay tại nguồn thay vì tăng thêm công suất lạnh cho toàn bộ nhà xưởng.

---

4. Gió tươi và hệ thống hút thải

Một hệ thống điều hòa không thể hoạt động độc lập với hệ thống thông gió.

Nếu quạt hút thải đưa ra ngoài một lượng lớn không khí nhưng không có giải pháp cấp bù tương ứng, nhà xưởng có thể bị âm áp.

Khi đó, không khí nóng và ẩm ngoài trời có thể bị hút liên tục vào công trình.

Cân bằng hệ thống cần xem xét đồng thời:

Gió cấp – Gió hồi – Gió tươi – Gió hút thải.

---

5. Lưu lượng và cột áp quạt

Chỉ biết công suất lạnh chưa đủ.

Một Packaged có đủ công suất nhưng không đủ khả năng thắng tổn thất hệ thống ống gió vẫn có thể không đưa được lượng khí thiết kế đến khu vực sản xuất.

Cần tính tổn thất qua:

• Ống gió thẳng.
• Co.
• Cút.
• Chạc.
• Van gió.
• Lọc.
• Miệng gió.
• Thiết bị phụ trợ.

Sau đó mới lựa chọn cột áp quạt phù hợp.

---

6. Phương án bố trí miệng gió

Thiết kế miệng gió ảnh hưởng trực tiếp đến cảm giác nhiệt trong nhà xưởng.

Cần hạn chế:

• Điểm nóng.
• Điểm lạnh.
• Gió thổi trực tiếp vào người.
• Gió cấp quay trở lại cửa hồi quá sớm.
• Khu vực bị thiếu tuần hoàn không khí.

Nhà xưởng cao cần đặc biệt quan tâm đến tầm thổi và khả năng đưa gió xuống vùng làm việc.

---

7. Điều kiện bảo trì

Một sai lầm phổ biến là chỉ tìm vị trí “đặt được máy” mà chưa kiểm tra khả năng bảo trì sau này.

Cần có không gian đủ để:

• Mở panel.
• Tháo lọc.
• Vệ sinh dàn trao đổi nhiệt.
• Kiểm tra motor.
• Kiểm tra quạt.
• Thay linh kiện.
• Vận chuyển thiết bị.
• Xử lý nước ngưng.

Thiết kế tốt cần tính đến cả vòng đời vận hành chứ không chỉ giai đoạn lắp đặt.

---

Chọn công suất Packaged như thế nào?

Một cách làm thiếu an toàn là:

Diện tích × hệ số = công suất lạnh.

Hệ số kinh nghiệm có thể hỗ trợ việc ước lượng ban đầu nhưng không nên được sử dụng làm căn cứ cuối cùng cho thiết kế công nghiệp.

Quy trình phù hợp hơn là:

Khảo sát → Thu thập dữ liệu → Tính tải lạnh → Xác định lưu lượng → Tính cột áp → Chọn thiết bị → Kiểm tra điều kiện làm việc.

Khi chọn Packaged cần kiểm tra đồng thời:

Không nên chỉ nhìn một con số công suất lạnh rồi chốt thiết bị.

---

Thiết kế ống gió quyết định hiệu quả thực tế của Packaged

Packaged có thể tạo ra đủ năng lượng lạnh, nhưng nếu hệ thống phân phối gió thiết kế không phù hợp thì khu vực sản xuất vẫn có thể nóng.

Ống gió quá nhỏ

Có thể dẫn đến:

• Tốc độ gió cao.
• Tăng tổn thất áp suất.
• Tăng tiếng ồn.
• Giảm lưu lượng thực tế.

Ống gió quá lớn

Có thể gây:

• Tăng chi phí.
• Chiếm nhiều không gian.
• Khó phối hợp MEP.
• Khó bố trí trong khu vực hạn chế chiều cao.

Rò rỉ ống gió

Các vị trí thường phát sinh rò rỉ:

• Mối nối.
• Co.
• Chạc.
• Cửa thăm.
• Kết nối mềm.
• Điểm nối thiết bị.

Rò rỉ khiến không khí lạnh bị thất thoát trước khi đến đúng khu vực sử dụng.

Cách nhiệt ống gió

Ống gió lạnh chạy qua vùng nóng cần được cách nhiệt đúng kỹ thuật nhằm hạn chế:

• Truyền nhiệt.
• Đọng sương.
• Nhỏ nước.
• Hư hỏng vật liệu xung quanh.

---

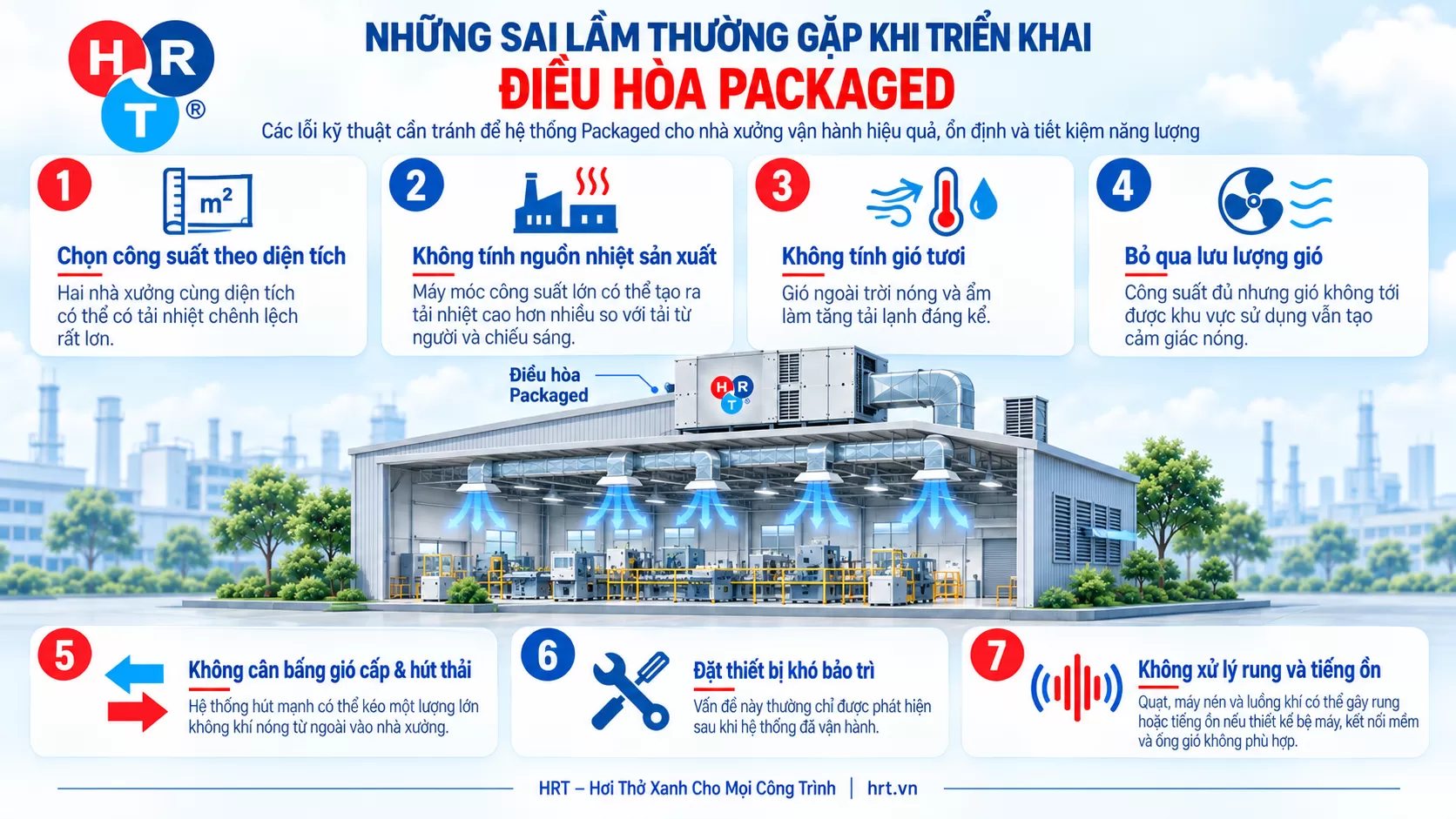

7 sai lầm thường gặp khi triển khai Packaged

---

Sai lầm 1: Chọn công suất theo diện tích

Cùng 2.000 m² nhưng một nhà xưởng lắp ráp điện tử và một nhà xưởng có máy ép nhựa có thể có tải nhiệt rất khác nhau.

Diện tích chỉ là một dữ liệu đầu vào.

---

Sai lầm 2: Không tính nhiệt từ dây chuyền sản xuất

Động cơ, máy nén, lò nhiệt, máy ép, máy CNC hoặc dây chuyền công nghiệp đều có thể phát sinh lượng nhiệt đáng kể.

Nếu bỏ sót tải này, công suất thiết kế có thể thiếu.

---

Sai lầm 3: Bỏ qua gió tươi

Không khí ngoài trời nóng và ẩm đưa vào hệ thống tạo ra cả tải nhiệt hiện và tải ẩn.

Đối với khí hậu nóng ẩm, lượng gió tươi có thể ảnh hưởng lớn đến tổng tải lạnh.

---

Sai lầm 4: Chỉ nhìn công suất lạnh, bỏ qua lưu lượng gió

Một hệ thống có thể đủ kW lạnh nhưng vẫn không đạt yêu cầu nhiệt độ nếu khí lạnh không được phân phối đúng.

Đặc biệt với nhà xưởng cao, lưu lượng và tầm thổi rất quan trọng.

---

Sai lầm 5: Không cân bằng cấp gió và hút thải

Hút thải quá lớn mà thiếu gió cấp bù có thể làm nhà xưởng âm áp.

Không khí nóng ngoài trời liên tục lọt vào sẽ làm tải lạnh tăng.

---

Sai lầm 6: Đặt máy ở vị trí khó bảo trì

Vị trí đặt máy không phù hợp có thể khiến các công việc đơn giản như thay lọc, vệ sinh dàn hoặc thay motor trở nên khó khăn.

---

Sai lầm 7: Không xử lý rung và tiếng ồn

Nguồn rung có thể đến từ:

• Máy nén.
• Quạt.
• Motor.
• Dòng khí.
• Ống gió.

Cần xem xét:

• Bệ máy.
• Cao su chống rung.
• Spring isolator khi cần.
• Kết nối mềm.
• Tốc độ gió.
• Vị trí miệng gió.

---

Làm thế nào để tiết kiệm điện cho hệ thống Packaged?

Hiệu quả năng lượng không chỉ phụ thuộc vào hiệu suất danh nghĩa của máy.

Nó còn phụ thuộc rất lớn vào thiết kế và cách vận hành.

Chia vùng hoạt động hợp lý

Nếu chỉ một phần nhà xưởng hoạt động, không nên duy trì điều hòa toàn bộ khu vực khi không cần thiết.

Kiểm soát lịch vận hành

Có thể tổ chức bật/tắt theo:

• Ca sản xuất.
• Khu vực.
• Giờ cao điểm.
• Lịch vận hành thiết bị.

Kiểm tra lọc gió

Lọc bẩn làm:

• Giảm lưu lượng.
• Tăng trở lực.
• Tăng tiêu thụ điện quạt.
• Giảm khả năng trao đổi nhiệt.

Vệ sinh dàn trao đổi nhiệt

Bụi bám trên coil có thể làm giảm hiệu quả trao đổi nhiệt và ảnh hưởng điều kiện vận hành của hệ thống.

Kiểm soát rò rỉ ống gió

Không khí đã được làm lạnh nhưng thất thoát trước khi tới vùng sử dụng chính là năng lượng bị lãng phí.

Hút nhiệt ngay tại nguồn

Với các máy phát nhiệt lớn, đôi khi giải pháp tiết kiệm nhất không phải tăng công suất điều hòa mà là loại bỏ nhiệt ngay tại vị trí phát sinh.

---

Packaged, VRV/VRF hay Chiller cho nhà xưởng?

Không có giải pháp nào tốt nhất trong mọi trường hợp.

Khi nên cân nhắc Packaged

• Không gian lớn.
• Ít zone.
• Cần lưu lượng gió lớn.
• Có khả năng bố trí ống gió.

Khi nên cân nhắc VRV/VRF

• Nhiều khu vực độc lập.
• Nhu cầu sử dụng khác nhau.
• Cần điều khiển riêng từng zone.

Khi nên cân nhắc Chiller

• Tổng tải lạnh lớn.
• Hệ thống nhiều AHU/FCU.
• Nhà máy vận hành dài giờ.
• Cần giải pháp trung tâm.
• Có yêu cầu mở rộng hoặc tối ưu năng lượng dài hạn.

Trong một số nhà máy, phương án hiệu quả nhất có thể là kết hợp nhiều hệ thống khác nhau.

---

Khi nào Packaged có thể không phải lựa chọn tối ưu?

Nên đánh giá thêm giải pháp khác nếu công trình:

• Có quá nhiều zone nhỏ.
• Cần điều khiển nhiệt độ từng khu vực độc lập.
• Có yêu cầu kiểm soát độ ẩm rất chặt.
• Là phòng sạch đặc thù.
• Không có không gian đi ống gió.
• Không có vị trí phù hợp đặt thiết bị.
• Có tải lạnh rất lớn và nhiều khu vực vận hành khác nhau.
• Cần mức dự phòng đặc biệt cao.

Việc chọn hệ thống nên dựa trên TCO – Total Cost of Ownership, không chỉ chi phí đầu tư ban đầu.

---

Chi phí hệ thống Packaged gồm những gì?

Báo giá Packaged không nên chỉ bao gồm giá thiết bị.

Chi phí hoàn chỉnh có thể gồm:

• Thiết bị Packaged.
• Hệ thống ống gió.
• Cách nhiệt.
• Miệng gió.
• Van gió.
• Gió tươi.
• Hút thải.
• Điện động lực.
• Điện điều khiển.
• Bệ máy.
• Chống rung.
• Nước ngưng.
• Thiết bị nâng hạ.
• Thi công.
• Testing & Commissioning.
• Bảo hành.
• Bảo trì.

Do đó, việc so sánh hai báo giá chỉ dựa trên giá máy có thể dẫn tới kết luận sai.

---

Quy trình triển khai Packaged tại HRT

HRT triển khai giải pháp HVAC theo hướng kiểm soát từ đầu đến khi hệ thống vận hành thực tế.

Bước 1 – Khảo sát hiện trạng

Thu thập:

• Mặt bằng.
• Chiều cao.
• Công năng.
• Máy móc.
• Nguồn nhiệt.
• Số người.
• Giờ hoạt động.
• Hút thải.
• Gió tươi.
• Nguồn điện.
• Không gian đặt máy.
• Tuyến ống gió.

Bước 2 – Xác định yêu cầu

Làm rõ:

• Nhiệt độ mục tiêu.
• Khu vực cần điều hòa.
• Chế độ sản xuất.
• Thời gian vận hành.
• Yêu cầu dự phòng.
• Khả năng mở rộng.

Bước 3 – Tính toán tải lạnh

Tải được xác định từ điều kiện thực tế thay vì chỉ dựa vào diện tích.

Bước 4 – Thiết kế hệ thống

Bao gồm:

• Công suất.
• Lưu lượng.
• Cột áp.
• Ống gió.
• Gió tươi.
• Hồi gió.
• Hút thải.
• Điều khiển.

Bước 5 – Lựa chọn thiết bị

Đối chiếu thông số thiết kế với catalogue và dữ liệu kỹ thuật của nhà sản xuất.

Bước 6 – Thi công lắp đặt

Kiểm soát:

• Bệ máy.
• Ống gió.
• Điện.
• Cách nhiệt.
• Kết nối mềm.
• Nước ngưng.
• Chống rung.

Bước 7 – Testing & Commissioning

Kiểm tra:

• Lưu lượng.
• Nhiệt độ.
• Dòng điện.
• Tiếng ồn.
• Độ rung.
• Nước ngưng.
• Điều khiển.
• Khả năng đáp ứng tải thực tế.

Bước 8 – Bảo trì và tối ưu

Sau khi đưa vào vận hành, hệ thống cần được theo dõi để tiếp tục tối ưu:

• Năng lượng.
• Lưu lượng.
• Nhiệt độ.
• Độ ổn định.
• Chu kỳ bảo trì.
