Điều Hòa Chính Xác Cho Phòng Server Và Data Center

Điều hòa chính xác cho phòng Server và Data Center: không chỉ là “làm lạnh”

Phòng Server và Data Center là những khu vực có mật độ thiết bị điện tử cao, vận hành liên tục và phát sinh lượng nhiệt lớn.

Server, storage, switch, UPS, PDU và các thiết bị mạng đều chuyển phần lớn điện năng tiêu thụ thành nhiệt. Nếu nhiệt không được lấy ra đúng cách, nhiệt độ tại đầu hút của thiết bị IT có thể tăng nhanh dù nhiệt độ trung bình trong phòng vẫn ở mức tưởng như bình thường.

Vì vậy, bài toán làm mát Data Center không đơn giản là:

Phòng bao nhiêu m² → chọn máy điều hòa bao nhiêu kW.

Một hệ thống hiệu quả phải đồng thời kiểm soát:

• Tải nhiệt thực tế.
• Nhiệt độ.
• Độ ẩm.
• Lưu lượng gió.
• Đường đi của khí lạnh và khí nóng.
• Mật độ tải theo từng rack.
• Khả năng dự phòng.
• Khả năng mở rộng trong tương lai.
• Hệ thống giám sát và cảnh báo.

Đó chính là vai trò của Precision Cooling – điều hòa chính xác.

Ảnh chính đề xuất đặt ngay sau phần mở đầu:
Ả

---

Precision Cooling là gì?

Precision Cooling là giải pháp điều hòa chuyên dụng cho những khu vực cần kiểm soát môi trường ổn định và vận hành liên tục.

So với điều hòa tiện nghi sử dụng cho văn phòng, khách sạn hoặc nhà ở, điều hòa chính xác tập trung nhiều hơn vào:

• Khả năng xử lý tải nhiệt cảm lớn.
• Kiểnh CEO Hoàng + Data Center + tiêu đề:
• Kiểm soát độ ẩm.
• Lưu lượng gió ổn định.
• Phân phối khí chính xác.
• Vận hành 24/7.
• Cảnh báo sự cố.
• Khả năng dự phòng thiết bị.

Các hệ thống này thường được sử dụng cho:

• Phòng Server.
• Data Center.
• Trung tâm viễn thông.
• Phòng thiết bị mạng.
• Trung tâm điều khiển.
• Phòng UPS.
• Phòng thiết bị điện tử quan trọng.

Vì sao điều hòa dân dụng hoặc điều hòa văn phòng chưa chắc phù hợp?

Điều hòa tiện nghi được thiết kế chủ yếu để tạo cảm giác thoải mái cho con người.

Trong khi đó, tải nhiệt của phòng Server có đặc điểm khác hoàn toàn.

Tải nhiệt tập trung cao

Một rack Server có thể tạo ra lượng nhiệt lớn trong diện tích rất nhỏ.

Khi nhiều rack tập trung trong cùng khu vực, mật độ tải lạnh trên mỗi mét vuông tăng đáng kể.

Tải hoạt động liên tục

Server không nghỉ vào ban đêm hoặc cuối tuần nếu hệ thống IT vẫn hoạt động.

Do đó, cooling cũng phải có khả năng hoạt động tương ứng.

Tải cảm chiếm tỷ lệ lớn

Nguồn nhiệt chủ yếu đến từ thiết bị điện tử nên yêu cầu xử lý tải cảm đặc biệt quan trọng.

Yêu cầu kiểm soát chính xác hơn

Một Data Center không thể chỉ quan tâm tới nhiệt độ trung bình của căn phòng.

Điều quan trọng hơn là:

Nhiệt độ thực tế tại đầu hút của thiết bị IT là bao nhiêu?

Ba dữ liệu phải xác định trước khi chọn thiết bị

Trước khi lựa chọn CRAC, CRAH hay In-Row Cooling, HRT ưu tiên xác định ba nhóm dữ liệu nền tảng.

Tổng tải IT

Bao gồm:

• Server.
• Storage.
• Switch.
• Router.
• Firewall.
• Thiết bị mạng.
• UPS.
• PDU.
• Thiết bị điện liên quan.

Tổng tải điện thực tế là một trong những cơ sở quan trọng nhất để xác định tải lạnh.

Mật độ tải theo từng rack

Không phải rack nào cũng sinh nhiệt giống nhau.

Có thể xuất hiện:

• Rack tải thấp.
• Rack tải trung bình.
• Rack mật độ cao.
• Rack GPU hoặc HPC có tải đặc biệt cao.

Vì vậy, ngoài tổng tải phòng cần biết tải phân bố theo từng khu vực.

Khả năng tăng tải trong tương lai

Một phòng Server có thể vận hành tốt ở thời điểm hiện tại nhưng nhanh chóng quá tải khi:

• Bổ sung server.
• Thêm rack.
• Nâng cấp phần cứng.
• Triển khai GPU.
• Tăng mật độ lưu trữ.

Thiết kế cooling cần có khả năng mở rộng tương ứng.

Tính tải lạnh phòng Server cần những thành phần nào?

Tải lạnh Data Center không nên xác định chỉ từ diện tích.

Một phép tính đầy đủ cần xem xét nhiều nguồn nhiệt.

Tải từ thiết bị IT

Đây thường là thành phần chính.

Công suất điện tiêu thụ của thiết bị IT cuối cùng gần như sẽ chuyển thành nhiệt bên trong phòng.

Tải từ UPS và thiết bị điện

UPS, PDU, tủ điện và một số thiết bị chuyển đổi nguồn đều sinh nhiệt trong quá trình vận hành.

Tải chiếu sáng

Dù nhỏ hơn tải IT, chiếu sáng vẫn tạo ra nhiệt.

Tải do con người

Phòng Server thường có ít người làm việc thường xuyên nhưng vẫn cần tính tới khi có kỹ thuật viên bảo trì.

Tải truyền qua tường, mái và cửa

Những phòng Server nằm gần mái, tường ngoài hoặc khu vực có nhiệt độ cao có thể nhận thêm tải nhiệt từ môi trường.

Hệ số dự phòng và mở rộng

Không nên thiết kế hệ thống chỉ vừa đủ tải hiện tại nếu Data Center đã có kế hoạch phát triển.

Airflow quyết định hiệu quả làm mát Data Center

Một trong những vấn đề HRT thường ưu tiên khi khảo sát là airflow – tổ chức dòng không khí.

Một hệ thống có đủ công suất lạnh vẫn có thể xuất hiện hot spot nếu luồng khí không được tổ chức hợp lý.

Ví dụ:

Thiết bị cooling tạo ra đủ lượng khí lạnh nhưng khí lạnh đi vòng, trộn trực tiếp với khí hồi hoặc không tới được đầu hút của rack.

Khi đó:

• Một khu vực quá lạnh.
• Một khu vực vẫn nóng.
• Quạt server tăng tốc.
• Điều hòa phải vận hành nhiều hơn.
• Hiệu suất năng lượng giảm.
• Hot spot vẫn tồn tại.

Vì vậy:

Đủ công suất lạnh chưa đủ. Khí lạnh phải đi đúng nơi cần làm mát.

Hot Aisle và Cold Aisle giúp kiểm soát airflow

Một trong những phương án cơ bản để kiểm soát luồng khí trong Data Center là tổ chức rack thành Hot Aisle và Cold Aisle.

Cold Aisle

Mặt hút của các server quay về hành lang lạnh.

Khí lạnh được cấp vào khu vực này trước khi đi qua server.

Hot Aisle

Mặt thổi nóng của server quay vào hành lang nóng.

Khí nóng sau khi đi qua thiết bị được thu hồi về hệ thống cooling.

Việc tách tương đối rõ luồng khí nóng và lạnh giúp:

• Giảm trộn khí.
• Hạn chế hot spot.
• Tăng hiệu quả cooling.
• Giảm lãng phí năng lượng.

Khi nào cần containment?

Với Data Center có mật độ tải cao, chỉ bố trí Hot Aisle – Cold Aisle đôi khi chưa đủ.

Containment giúp ngăn sự trộn lẫn giữa hai luồng khí.

Cold Aisle Containment

Hành lang lạnh được bao kín để khí lạnh tập trung tại đầu hút của server.

Hot Aisle Containment

Khí nóng được thu gom trong hành lang nóng và đưa trực tiếp về thiết bị cooling.

Khi triển khai containment phải phối hợp với:

• PCCC.
• Trần.
• Sàn nâng.
• Cáp điện.
• Cáp mạng.
• Chiều cao rack.
• Hệ thống điều khiển áp suất.

CRAC, CRAH và In-Row Cooling khác nhau thế nào?

Không có một loại thiết bị phù hợp với mọi Data Center.

CRAC – Computer Room Air Conditioner

CRAC thường sử dụng hệ thống lạnh trực tiếp DX.

Thiết bị có thể bao gồm:

• Máy nén.
• Dàn bay hơi.
• Quạt.
• Van tiết lưu.
• Bộ điều khiển.
• Cảm biến nhiệt độ và độ ẩm.

CRAC phù hợp với nhiều phòng Server và Data Center quy mô nhỏ đến trung bình.

CRAH – Computer Room Air Handler

CRAH sử dụng nước lạnh từ hệ thống Chiller.

Sơ đồ cơ bản:

Chiller → Bơm nước lạnh → CRAH → Data Center → CRAH

CRAH thường phù hợp khi:

• Công trình có Chilled Water.
• Tổng tải cooling lớn.
• Data Center có quy mô lớn.
• Yêu cầu vận hành tập trung.

In-Row Cooling

In-Row Cooling đặt thiết bị làm mát gần hoặc giữa các rack.

Ưu điểm quan trọng là giảm khoảng cách giữa:

Nguồn phát nhiệt ↔ thiết bị cooling.

Giải pháp này đáng xem xét khi:

• Rack có mật độ tải cao.
• Tải phân bố không đều.
• Room Cooling xuất hiện hot spot.
• Data Center phát triển theo module.

So sánh nhanh các phương án cooling

Việc lựa chọn cần căn cứ vào tải thực tế chứ không nên chỉ căn cứ vào tên công nghệ.

Dự phòng cooling: N, N+1 hay 2N?

Cooling là một phần của hạ tầng quan trọng trong Data Center.

Nếu một thiết bị dừng đột ngột mà không có dự phòng, nhiệt độ phòng có thể tăng nhanh.

Cấu hình N

Số lượng thiết bị vừa đủ đáp ứng tải yêu cầu.

Ưu điểm là chi phí đầu tư thấp hơn nhưng khả năng dự phòng hạn chế.

Cấu hình N+1

Ngoài số lượng thiết bị cần thiết để đáp ứng tải còn có thêm một thiết bị dự phòng.

Ví dụ:

Nếu cần 3 thiết bị để đáp ứng tải thì hệ thống bố trí 4 thiết bị.

Một máy có thể dừng bảo trì mà hệ thống vẫn đáp ứng tải thiết kế.

Cấu hình 2N

Hai hệ thống có khả năng đáp ứng tải theo cấu hình độc lập.

2N cung cấp mức dự phòng cao hơn nhưng cũng làm tăng:

• Chi phí thiết bị.
• Hệ thống điện.
• Đường ống.
• Không gian kỹ thuật.
• Hệ thống điều khiển.

Mức dự phòng phải được lựa chọn dựa trên mức độ quan trọng của Data Center.

Quy trình HRT tư vấn điều hòa cho phòng Server và Data Center

Thay vì lựa chọn thiết bị trước rồi mới kiểm tra xem có phù hợp hay không, HRT tiếp cận từ dữ liệu thực tế của hệ thống.

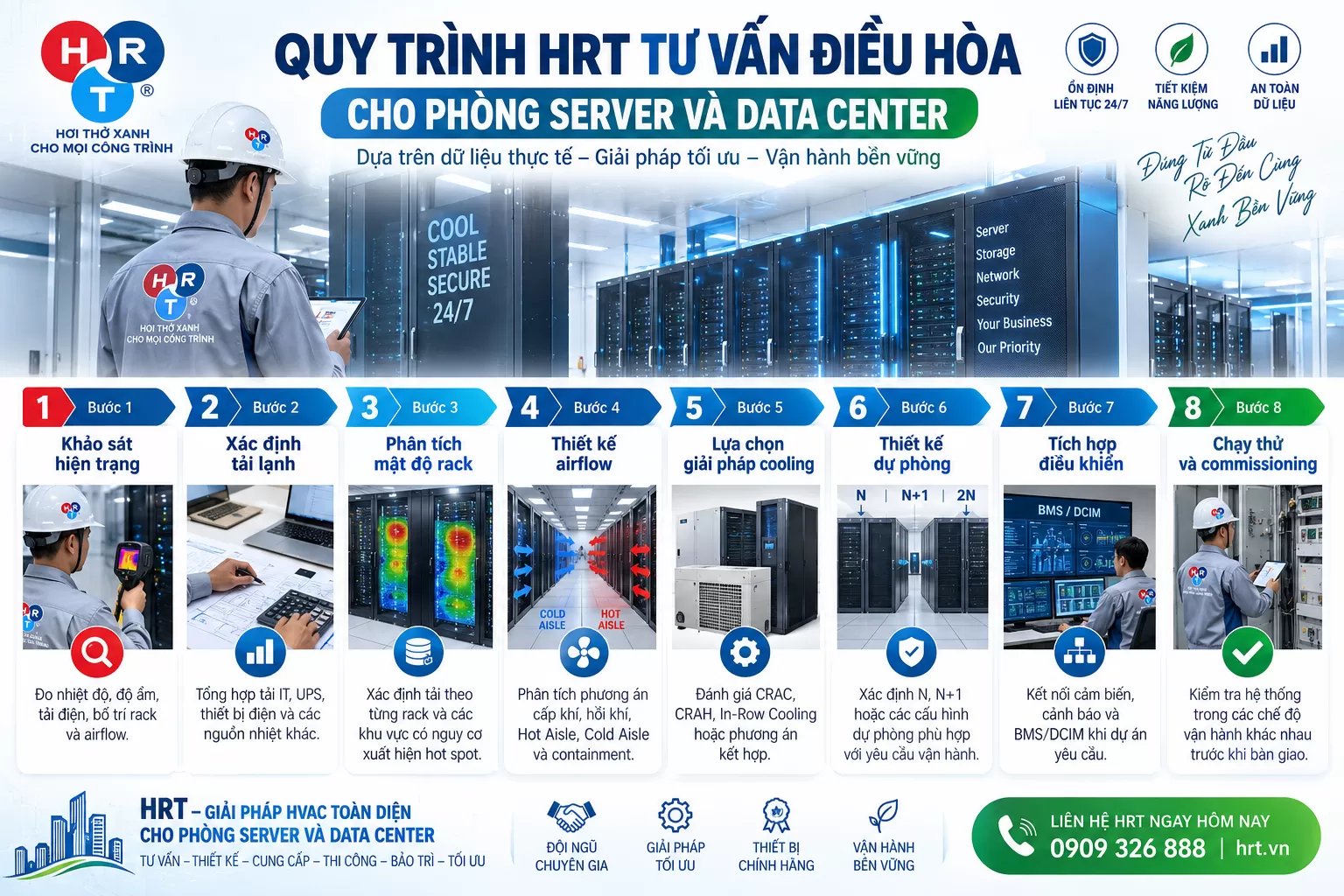

Chèn ảnh infographic 8 bước đã tạo tại đây.

ALT ảnh: Quy trình HRT tư vấn điều hòa phòng Server và Data Center

Bước 1: Khảo sát hiện trạng

Kiểm tra:

• Nhiệt độ.
• Độ ẩm.
• Tải điện.
• Bố trí rack.
• Airflow.
• Hệ thống cooling hiện hữu.

Bước 2: Xác định tải lạnh

Tổng hợp:

• Tải IT.
• UPS.
• PDU.
• Thiết bị điện.
• Chiếu sáng.
• Tải truyền nhiệt.

Bước 3: Phân tích mật độ rack

Xác định tải theo từng rack và các vị trí có nguy cơ xuất hiện hot spot.

Bước 4: Thiết kế airflow

Phân tích:

• Cấp khí.
• Hồi khí.
• Hot Aisle.
• Cold Aisle.
• Containment.

Bước 5: Lựa chọn giải pháp cooling

Đánh giá:

• CRAC.
• CRAH.
• In-Row Cooling.
• Rack Cooling.
• Giải pháp kết hợp.

Bước 6: Thiết kế dự phòng

Xác định cấu hình:

• N.
• N+1.
• 2N.

theo yêu cầu vận hành của dự án.

Bước 7: Tích hợp hệ thống điều khiển

Các thiết bị có thể được kết nối với:

• BMS.
• DCIM.
• Hệ thống cảnh báo.
• Cảm biến nhiệt độ.
• Cảm biến độ ẩm.
• Cảm biến rò nước.

Bước 8: Chạy thử và commissioning

Trước khi bàn giao cần kiểm tra hệ thống trong nhiều chế độ vận hành để đánh giá khả năng đáp ứng tải và dự phòng.

Những sai lầm thường gặp khi thiết kế điều hòa phòng Server

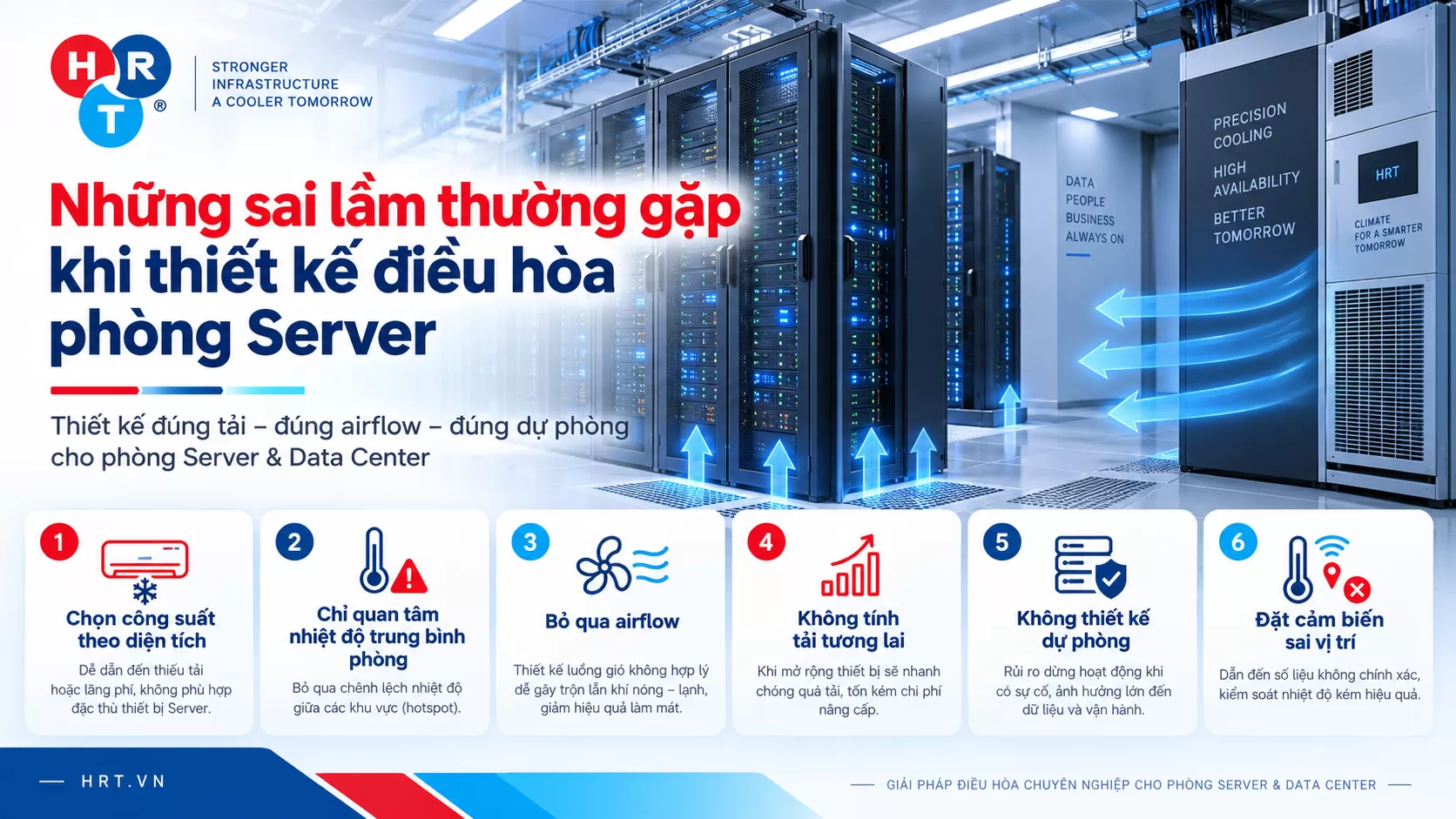

Đây là khu vực phù hợp để sử dụng infographic “Những sai lầm thường gặp khi thiết kế điều hòa phòng Server” đã tạo.

Chọn công suất theo diện tích

Đây là lỗi phổ biến.

Hai phòng Server có cùng diện tích nhưng tổng tải IT có thể khác nhau rất lớn.

Do đó:

m² không phải dữ liệu chính để xác định công suất Precision Cooling.

Chỉ quan tâm nhiệt độ trung bình phòng

Nhiệt độ phòng là 23°C không có nghĩa mọi server đều nhận khí 23°C.

Một rack vẫn có thể quá nhiệt nếu khí nóng quay trở lại đầu hút.

Bỏ qua airflow

Tăng thêm công suất lạnh không phải lúc nào cũng giải quyết được hot spot.

Trong nhiều trường hợp, nguyên nhân nằm ở phân phối khí.

Không tính tải tương lai

Khi bổ sung Server nhưng cooling không có khả năng mở rộng, hệ thống sẽ nhanh chóng quá tải.

Không thiết kế dự phòng

Nếu toàn bộ tải phụ thuộc vào một thiết bị cooling, việc bảo trì hoặc sự cố có thể ảnh hưởng tới hệ thống IT.

Đặt cảm biến sai vị trí

Cảm biến đặt gần cửa cấp lạnh có thể cho kết quả rất đẹp nhưng không phản ánh điều kiện tại đầu hút server.

Cảm biến nên được bố trí dựa trên mục tiêu giám sát thực tế.

Hệ thống điều khiển và giám sát cần theo dõi những gì?

Đối với Data Center quan trọng, cooling không nên hoạt động như một hệ thống độc lập.

Các điểm dữ liệu có thể đưa về BMS hoặc DCIM gồm:

• Nhiệt độ đầu hút rack.
• Nhiệt độ khí hồi.
• Độ ẩm.
• Trạng thái quạt.
• Trạng thái máy nén.
• Van nước lạnh.
• Báo lỗi thiết bị.
• Cảnh báo nhiệt độ cao.
• Cảnh báo mất nguồn.
• Cảnh báo rò nước.
• Công suất tiêu thụ.

Giám sát liên tục giúp đội vận hành phát hiện xu hướng bất thường trước khi hệ thống IT bị ảnh hưởng.

Làm thế nào để giảm điện năng cooling Data Center?

Giảm điện năng không đồng nghĩa với giảm công suất lạnh bằng mọi giá.

Mục tiêu là sử dụng công suất cooling hiệu quả hơn.

Tối ưu airflow

Hạn chế trộn khí nóng và lạnh giúp tăng hiệu quả của hệ thống hiện hữu.

Sử dụng quạt điều tốc

Quạt EC hoặc VFD cho phép thay đổi lưu lượng theo tải thực tế.

Tối ưu hệ thống Chiller

Với hệ thống CRAH, cần xem xét đồng thời:

• Chiller.
• Bơm.
• Cooling Tower.
• Nhiệt độ nước lạnh.
• Điều khiển theo tải.

Kiểm soát dựa trên điều kiện tại rack

Điều kiện tại đầu hút server có ý nghĩa hơn chỉ số nhiệt độ trung bình phòng.

Khi nào cần khảo sát lại hệ thống điều hòa phòng Server?

Doanh nghiệp nên đánh giá lại hệ thống cooling khi xuất hiện một trong các dấu hiệu:

• Server cảnh báo nhiệt độ cao.
• Có hot spot.
• Một số rack nóng hơn rõ rệt.
• Điều hòa chạy liên tục.
• Công suất IT tăng đáng kể.
• Bổ sung rack mới.
• Tiền điện cooling tăng.
• Thiết bị cooling thường xuyên báo lỗi.
• Chuẩn bị mở rộng Data Center.
• Không có cooling dự phòng.
• Nhiệt độ dao động mạnh.
• Airflow không rõ ràng.

Không nên đợi tới khi hệ thống IT quá nhiệt mới đánh giá lại cooling.

Checklist khảo sát Precision Cooling của HRT

Một khảo sát kỹ thuật nên thu thập tối thiểu:

• Tổng diện tích phòng.
• Chiều cao phòng.
• Số lượng rack.
• Công suất từng rack.
• Tổng tải IT.
• UPS và PDU.
• Công suất mở rộng dự kiến.
• Nhiệt độ đầu hút rack.
• Nhiệt độ khí hồi.
• Độ ẩm.
• Điểm nóng hiện tại.
• Sàn nâng.
• Trần kỹ thuật.
• Nguồn điện.
• Máy phát điện.
• Chiller hiện hữu.
• Hệ thống BMS/DCIM.
• Yêu cầu dự phòng.
• Điều kiện bố trí thiết bị cooling.
• Khả năng bảo trì và thay thế thiết bị.

Dữ liệu khảo sát càng đầy đủ, việc lựa chọn thiết bị càng chính xác.

Vì sao không nên báo giá Precision Cooling chỉ từ diện tích?

Một báo giá dựa trên câu hỏi:

“Phòng Server 100 m² cần máy bao nhiêu HP?”

thường chưa đủ cơ sở kỹ thuật.

Trước khi chọn thiết bị cần làm rõ ít nhất:

Tải IT → Mật độ rack → Airflow → Dự phòng → Mở rộng tương lai.

Nếu thiếu các dữ liệu này có hai nguy cơ.

Thiếu công suất

Hệ thống có thể:

• Không giữ được nhiệt độ.
• Xuất hiện hot spot.
• Giảm khả năng dự phòng.
• Ảnh hưởng tới server.

Dư công suất

Dư quá nhiều công suất có thể:

• Tăng đầu tư.
• Tăng chi phí điện.
• Thiết bị vận hành không tối ưu.
• Khó kiểm soát hệ thống.

Mục tiêu của thiết kế không phải chọn máy càng lớn càng tốt mà là:

chọn đúng công suất và đúng kiến trúc cooling.

Giải pháp HVAC Data Center của HRT

HRT cung cấp các dịch vụ HVAC cho phòng Server và Data Center từ khảo sát đến vận hành.

Phạm vi có thể bao gồm:

• Khảo sát hệ thống.
• Tính tải lạnh.
• Thiết kế airflow.
• Precision Cooling.
• CRAC.
• CRAH.
• In-Row Cooling.
• Chiller.
• Chilled Water.
• Hot Aisle – Cold Aisle.
• Containment.
• Hệ thống BMS.
• Cải tạo Data Center.
• Thay thế thiết bị cooling.
• Commissioning.
• Bảo trì.
• Tối ưu năng lượng.

Nguyên tắc HRT ưu tiên:

Đúng tải – Đúng airflow – Đúng dự phòng – Đúng khả năng mở rộng.

Kết luận

Điều hòa chính xác cho phòng Server và Data Center là bài toán tổng hợp giữa:

Cooling + Airflow + IT Load + Redundancy + Control + Future Expansion.

Một hệ thống có công suất lạnh lớn chưa chắc đã vận hành tốt nếu:

• Khí lạnh không tới rack.
• Khí nóng và lạnh trộn lẫn.
• Không có dự phòng.
• Không tính tới tăng tải.
• Cảm biến được bố trí không đúng vị trí.

HRT tiếp cận hệ thống Data Center từ dữ liệu thực tế, tính toán tải, phân tích airflow và yêu cầu vận hành trước khi lựa chọn thiết bị.

Nếu phòng Server đang gặp tình trạng quá nhiệt, hot spot, điều hòa chạy liên tục, tăng tải IT hoặc chuẩn bị mở rộng, nên khảo sát toàn bộ cooling system trước khi quyết định bổ sung thiết bị.

HRT – Công Ty TNHH Điều Hòa Thông Gió HRT
