Cân Bằng Gió HVAC Là Gì? Dấu Hiệu, Nguyên Nhân Và Cách Hiệu Chỉnh

Cân bằng gió HVAC là quá trình đo kiểm và điều chỉnh lưu lượng không khí trong hệ thống điều hòa thông gió. Công việc này giúp AHU, quạt, đường ống, VAV Box và các miệng gió phối hợp đúng với yêu cầu thiết kế.

Một hệ thống vẫn có thể chạy bình thường nhưng hiệu quả sử dụng lại không đạt. Phòng gần quạt quá lạnh, phòng cuối tuyến nóng, miệng gió chỗ mạnh chỗ yếu hoặc khu vực thường xuyên bí khí là những dấu hiệu thường gặp.

Thay vì tăng tốc quạt hoặc giảm nhiệt độ cài đặt, doanh nghiệp cần kiểm tra lưu lượng và áp suất thực tế để xác định đúng nguyên nhân.

1. Thế nào là hệ thống gió được cân bằng?

Hệ thống được xem là cân bằng khi lưu lượng tại các nhánh và khu vực phù hợp với thông số thiết kế hoặc nhu cầu sử dụng thực tế.

Điều này không có nghĩa tất cả miệng gió phải có cùng lưu lượng. Mỗi không gian sẽ có yêu cầu khác nhau:

• Phòng họp cần nhiều gió tươi hơn phòng làm việc ít người.
• Khu vệ sinh cần duy trì khả năng hút mùi.
• Phòng kỹ thuật cần đủ lưu lượng giải nhiệt thiết bị.
• Nhà xưởng cần cấp gió và hút thải theo đặc điểm sản xuất.
• Phòng sạch cần kiểm soát lưu lượng và chênh áp nghiêm ngặt.

Vì vậy, cân bằng gió phải dựa trên hồ sơ thiết kế, công năng phòng và kết quả đo tại hiện trường.

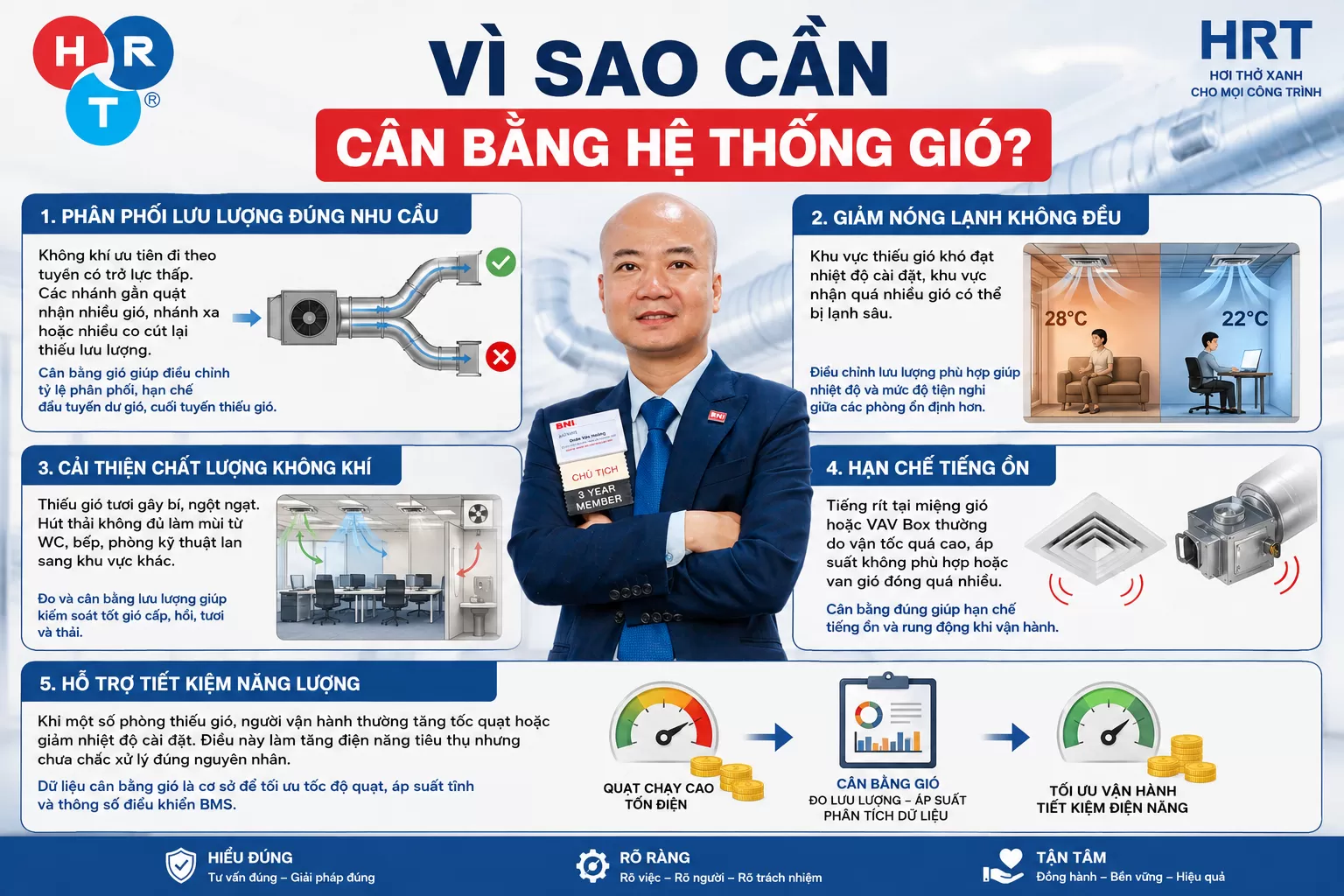

2. Mất cân bằng gió ảnh hưởng như thế nào?

Nhiệt độ giữa các phòng không đồng đều

Khu vực nhận thiếu gió sẽ khó đạt nhiệt độ cài đặt. Trong khi đó, khu vực nhận quá nhiều gió có thể bị lạnh sâu, gây khó chịu cho người sử dụng.

Chất lượng không khí suy giảm

Thiếu gió tươi khiến phòng bí và ngột ngạt. Hút thải không đủ có thể làm mùi từ nhà vệ sinh, bếp hoặc phòng kỹ thuật lan sang không gian khác.

Phát sinh tiếng ồn

Vận tốc gió quá cao hoặc van gió đóng quá nhiều có thể tạo tiếng rít tại miệng gió, VAV Box và đường ống.

Tăng điện năng tiêu thụ

Khi một số phòng không đủ mát, người vận hành thường tăng tốc quạt hoặc hạ nhiệt độ cài đặt. Cách làm này khiến thiết bị hoạt động nhiều hơn nhưng chưa chắc giải quyết được nguyên nhân.

Thiết bị vận hành thiếu ổn định

Áp suất không phù hợp có thể khiến VAV Box liên tục đóng mở, quạt chạy ở tốc độ cao hoặc hệ thống điều khiển thường xuyên thay đổi thông số.

3. Những dấu hiệu cần kiểm tra cân bằng gió HVAC

Doanh nghiệp nên tiến hành kiểm tra khi hệ thống xuất hiện một hoặc nhiều hiện tượng sau:

• Phòng đầu tuyến lạnh nhưng phòng cuối tuyến nóng.
• Các miệng gió trong cùng khu vực có lưu lượng khác nhau rõ rệt.
• Một số phòng không đạt nhiệt độ dù AHU chạy liên tục.
• Không gian đông người nhanh bí và ngột ngạt.
• Hệ thống hút mùi hoặc hút thải hoạt động kém.
• Miệng gió và VAV Box phát sinh tiếng rít.
• Quạt chạy tốc độ cao nhưng hiệu quả làm mát thấp.
• Chi phí điện tăng mà thời gian sử dụng không thay đổi nhiều.
• VAV Box mở tối đa nhưng khu vực vẫn thiếu gió.
• Sau khi thay đổi vách ngăn, mặt bằng hoặc công năng phòng.

Những dấu hiệu này không nên được xử lý bằng cảm giác. Việc đo lưu lượng và áp suất sẽ giúp xác định chính xác vị trí bất thường.

4. Vì sao hệ thống HVAC bị mất cân bằng gió?

Đường ống có trở lực quá lớn

Ống gió quá nhỏ, tuyến quá dài hoặc có nhiều co cút sẽ làm tăng tổn thất áp suất. Các nhánh cuối tuyến vì thế thường nhận ít gió hơn.

Thi công không đúng hồ sơ

Kích thước ống bị thay đổi, ống mềm quá dài, bị gập hoặc vị trí chạc không phù hợp đều có thể cản trở dòng khí.

Van gió chưa được hiệu chỉnh

Van đóng quá nhiều, bị kẹt hoặc thiếu van cân bằng khiến lưu lượng giữa các nhánh không được kiểm soát.

Lọc gió và coil bị bẩn

Lọc bám bụi làm tăng trở lực và giảm lưu lượng qua AHU hoặc FCU. Coil bẩn cũng cản trở dòng khí và làm giảm khả năng trao đổi nhiệt.

Đường ống bị rò rỉ

Không khí thất thoát tại mối nối, cửa thăm hoặc đoạn ống hư hỏng khiến lưu lượng đến khu vực sử dụng bị giảm.

Quạt không đủ cột áp

Quạt có thể đạt lưu lượng danh định nhưng không đủ áp suất để thắng tổng trở lực của hệ thống đường ống thực tế.

VAV Box hoặc BMS cài đặt chưa đúng

Cảm biến sai lệch, actuator lỗi hoặc cài đặt lưu lượng tối thiểu và tối đa không phù hợp có thể làm từng khu vực vận hành thiếu ổn định.

Công năng sử dụng đã thay đổi

Hệ thống được thiết kế theo mặt bằng ban đầu. Khi chia thêm phòng, tăng số người hoặc thay đổi thiết bị, nhu cầu lưu lượng cũng thay đổi theo.

5. Khi nào cần thực hiện cân bằng gió?

Trước khi nghiệm thu công trình

Sau khi hoàn thành thi công, cần đo lưu lượng tại AHU, tuyến chính, từng nhánh và miệng gió để xác nhận mức độ đáp ứng thiết kế.

Khi công trình đang sử dụng nhưng nóng lạnh không đều

Đây là thời điểm cần đo kiểm trước khi quyết định tăng công suất thiết bị hoặc thay mới AHU, quạt.

Sau khi cải tạo mặt bằng

Việc bổ sung vách ngăn, thay đổi phòng họp hoặc tăng mật độ người có thể làm hệ thống cũ không còn phù hợp.

Sau khi thay thiết bị

Thay quạt, AHU, VAV Box, van gió hoặc điều chỉnh đường ống đều có thể làm thay đổi áp suất và lưu lượng toàn hệ thống.

Khi cần tiết kiệm năng lượng

Dữ liệu cân bằng gió giúp doanh nghiệp biết khu vực nào đang dư hoặc thiếu lưu lượng. Từ đó có thể điều chỉnh tốc độ quạt, áp suất tĩnh và BMS hợp lý hơn.

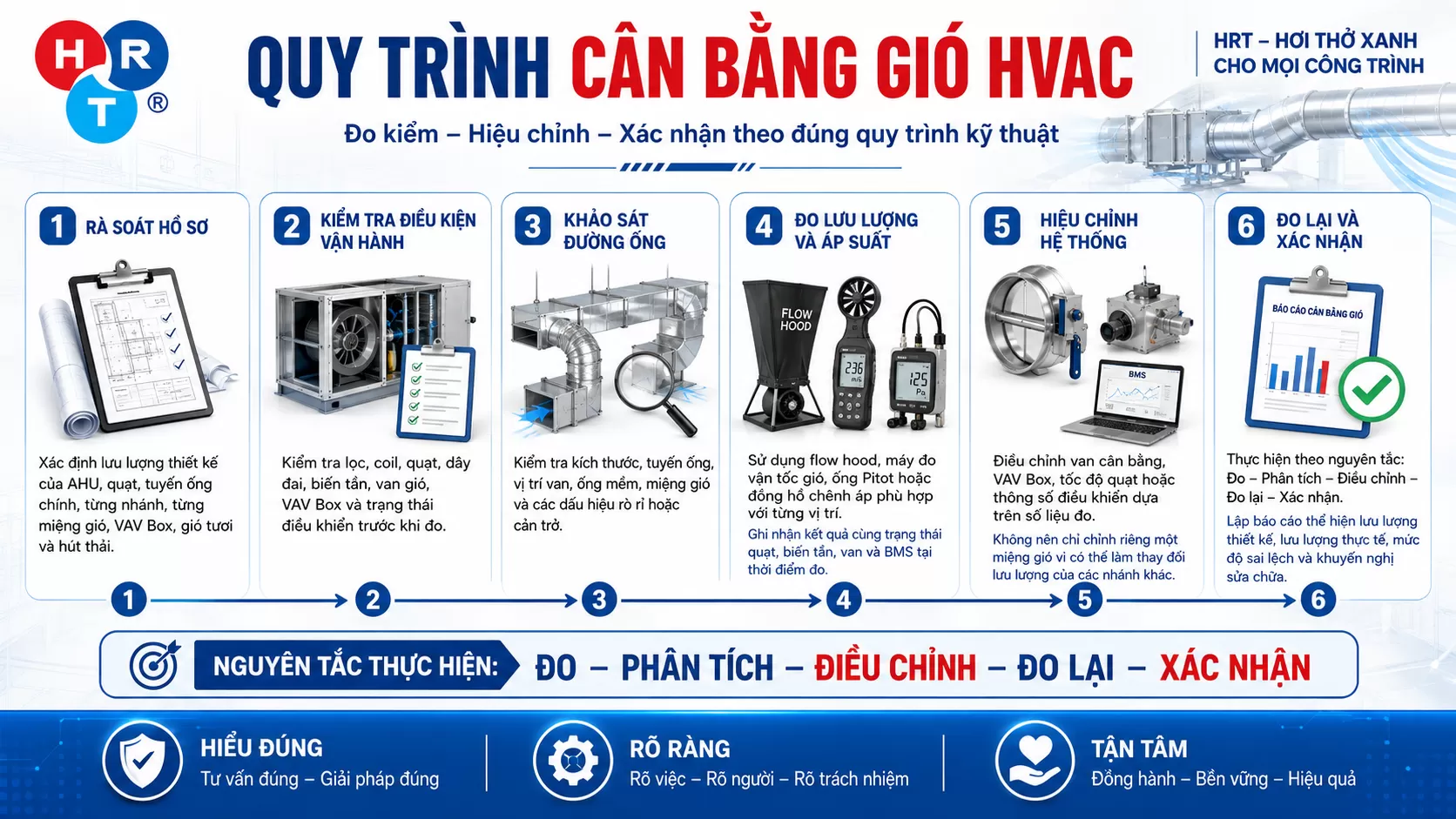

6. Quy trình kiểm tra và hiệu chỉnh cân bằng gió HVAC

Bước 1: Kiểm tra hồ sơ kỹ thuật

Kỹ sư xác định lưu lượng thiết kế của AHU, quạt, tuyến ống chính, từng nhánh, miệng gió, VAV Box, gió tươi và hút thải.

Nếu không còn hồ sơ, cần khảo sát để thiết lập thông số đánh giá phù hợp với hiện trạng.

Bước 2: Kiểm tra thiết bị trước khi đo

Các hạng mục cần kiểm tra gồm:

• Lọc và coil.
• Quạt và dây đai.
• Biến tần.
• Van gió.
• VAV Box.
• Cảm biến.
• Trạng thái điều khiển BMS.

Hệ thống phải vận hành ổn định để kết quả đo phản ánh đúng tình trạng thực tế.

Bước 3: Khảo sát tuyến ống

Kỹ thuật viên kiểm tra kích thước ống, vị trí van, ống mềm, miệng gió, điểm rò rỉ và những vị trí có nguy cơ gây cản trở.

Bước 4: Đo lưu lượng và áp suất

Tùy từng vị trí, có thể sử dụng:

• Flow hood.
• Máy đo vận tốc gió.
• Ống Pitot.
• Đồng hồ chênh áp.
• Thiết bị đo áp suất tĩnh.

Kết quả phải được ghi nhận cùng với tốc độ quạt, độ mở van và trạng thái BMS tại thời điểm đo.

Bước 5: Phân tích và hiệu chỉnh

Dựa trên dữ liệu thu được, kỹ thuật viên điều chỉnh:

• Van cân bằng.
• VAV Box.
• Tốc độ quạt.
• Biến tần.
• Áp suất tĩnh.
• Thông số điều khiển.

Không nên chỉ đóng hoặc mở một miệng gió riêng lẻ vì có thể làm thay đổi lưu lượng của toàn bộ tuyến.

Bước 6: Đo lại và lập báo cáo

Sau mỗi lần điều chỉnh cần đo lại để xác nhận kết quả.

Nguyên tắc thực hiện là:

Đo – Phân tích – Điều chỉnh – Đo lại – Xác nhận.

Báo cáo hoàn thiện nên thể hiện lưu lượng thiết kế, lưu lượng thực tế, mức độ sai lệch, thông số sau hiệu chỉnh và những khuyến nghị sửa chữa.

7. Cân bằng gió có phải là TAB HVAC không?

Cân bằng gió là một phần quan trọng của TAB HVAC.

TAB là viết tắt của Testing, Adjusting and Balancing, nghĩa là kiểm tra, hiệu chỉnh và cân bằng hệ thống HVAC.

Cân bằng gió tập trung vào hệ thống không khí. Trong khi đó, TAB đầy đủ có thể bao gồm cả:

• Hệ thống nước lạnh.
• Lưu lượng bơm.
• Chênh áp đường ống nước.
• Thông số AHU và FCU.
• Khả năng phối hợp giữa thiết bị và hệ thống điều khiển.

8. Cân bằng gió có giúp giảm tiền điện?

Cân bằng gió có thể hỗ trợ tiết kiệm điện nếu hệ thống đang phân phối lưu lượng không hợp lý.

Khi các khu vực thiếu gió được xử lý đúng nguyên nhân, doanh nghiệp có thể hạn chế việc tăng tốc quạt hoặc giảm nhiệt độ cài đặt quá mức.

Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào:

• Tình trạng quạt và AHU.
• Mức độ sạch của lọc và coil.
• Độ kín của đường ống.
• Cài đặt BMS.
• Thời gian vận hành.
• Công năng sử dụng thực tế.

Vì vậy, không nên cam kết một tỷ lệ tiết kiệm cố định khi chưa khảo sát và đo kiểm.

9. Giải pháp cân bằng gió HVAC tại HRT

HRT đánh giá đồng bộ thiết bị, đường ống và hệ thống điều khiển trước khi đưa ra phương án xử lý.

Phạm vi kiểm tra có thể bao gồm:

• AHU, FCU và quạt.
• Tuyến ống và phụ kiện.
• Van cân bằng và miệng gió.
• VAV Box.
• Gió tươi, gió hồi và hút thải.
• Lọc gió và coil.
• Áp suất tĩnh.
• Biến tần, cảm biến và BMS.

Nếu nguyên nhân đến từ lọc bẩn, cần vệ sinh trước khi hiệu chỉnh. Nếu đường ống rò rỉ hoặc ống mềm bị gập, cần sửa chữa tuyến ống. Nếu thiết bị không đủ cột áp, cần đánh giá lại khả năng đáp ứng của quạt.

HRT hướng đến việc xác định đúng nguyên nhân, hiệu chỉnh có số liệu và giúp hệ thống vận hành ổn định, tiết kiệm hơn.

Xem thêm :

Điều hòa công nghiệp VRV

Điều hòa công nghiệp Chiller

Điều hòa công nghiệp VRF

Kết luận

Cân bằng gió HVAC không chỉ là điều chỉnh miệng gió mà là quá trình đánh giá toàn bộ hệ thống từ quạt, AHU, đường ống, van gió đến VAV Box và BMS.

Việc đo kiểm đúng giúp khắc phục tình trạng nóng lạnh không đều, gió yếu, tiếng ồn, bí khí và vận hành tốn điện.

Doanh nghiệp nên kiểm tra cân bằng gió sau thi công, sau cải tạo hoặc ngay khi hệ thống xuất hiện dấu hiệu bất thường.
